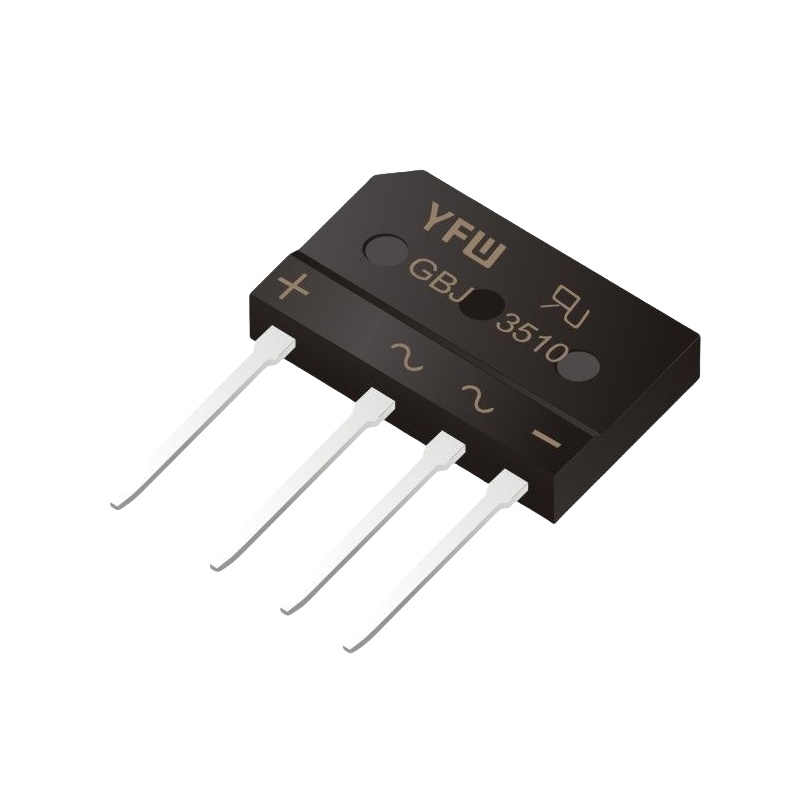

GBJ3510

产品分类: 整流二极管/整流桥
产品描述: 整流桥
供应商型号: 14M-GBJ3510 GBJ
供应商: 云汉优选
标准整包数: 200
YFW/广东佑风微电子 整流二极管/整流桥 GBJ3510

GBJ3510概述

    GBJ系列玻璃封装桥式整流器技术手册

    产品简介


    GBJ系列玻璃封装桥式整流器是一种高性能、高可靠性的电子元器件,广泛应用于各种电力转换和电压调节系统中。本系列产品具备35A的额定电流,适用于交流电到直流电的转换。通过将四个二极管集成在一个紧凑的外壳内,GBJ系列整流器能够有效地将输入的交流电转换为直流电,并能承受高达1000V的峰值反向电压。

    技术参数


    - 最大重复峰值反向电压(VRRM): 100V至1000V
    - 最大有效值电压(VRMS): 70V至700V
    - 最大直流阻断电压(VDC): 100V至1000V
    - 最大平均正向整流电流(I(AV)): 35A
    - 正向电压(VF): 1.0V(当IF=17.5A时)
    - 最大直流反向电流(IR):
    - TJ=25°C:5μA
    - TJ=125°C:500μA
    - 热阻(RθJC): 1.1°C/W
    - 典型结电容(Cj): 94pF
    - 工作及存储温度范围(Tj, Tstg): -55°C至+150°C

    产品特点和优势


    GBJ系列玻璃封装桥式整流器具备多项独特的功能和优势。首先是其高效的散热设计,采用U/L认证的塑料材料,且具有94V-0级别的阻燃性能。其次,其可靠的低损耗构造利用模具塑料技术,确保了长期稳定的工作性能。此外,其易于安装的特点使其成为适用于印刷电路板的理想选择。

    应用案例和使用建议


    GBJ系列整流器可应用于各种电源供应系统,包括但不限于工业控制设备、通信设备和家用电器等。例如,在需要高可靠性电源的应用场合,如数据中心、工业自动化控制系统中,GBJ系列整流器能够提供稳定的电力输出。对于使用建议,我们建议在使用过程中注意冷却措施,以确保最佳工作状态和延长使用寿命。

    兼容性和支持


    GBJ系列整流器符合EIA-481-1行业标准,保证了良好的互换性和通用性。Dongguan YFW Electronics公司为其提供全面的技术支持和售后服务,确保客户在使用过程中的任何问题都能得到及时有效的解决。

    常见问题与解决方案


    1. 问:如何判断整流器已损坏?
    - 答: 若发现设备无法正常工作,可以使用万用表测量整流器两端的电阻,如果显示无限大,则可能已经损坏。

    2. 问:整流器过热怎么办?
    - 答: 检查散热片是否清洁,必要时更换更大尺寸的散热片。同时确保电路设计满足规范要求,避免过载情况发生。

    总结和推荐


    综上所述,GBJ系列玻璃封装桥式整流器凭借其卓越的性能参数和广泛的应用范围,在市场上具有较强的竞争力。无论是从技术规格还是性价比角度考虑,该产品都是值得推荐的选择。建议在选择使用时根据具体应用需求进行合理选型。

GBJ3510参数

参数
配置 -
If - 正向电流 10A
Ir - 反向电流 5uA@1kV
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 350A
通用封装 GBJ
应用等级 工业级

GBJ3510厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

GBJ3510数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 GBJ3510 GBJ3510数据手册

GBJ3510封装设计

查看详情并下载
Symbol
Footprint
3D Model
