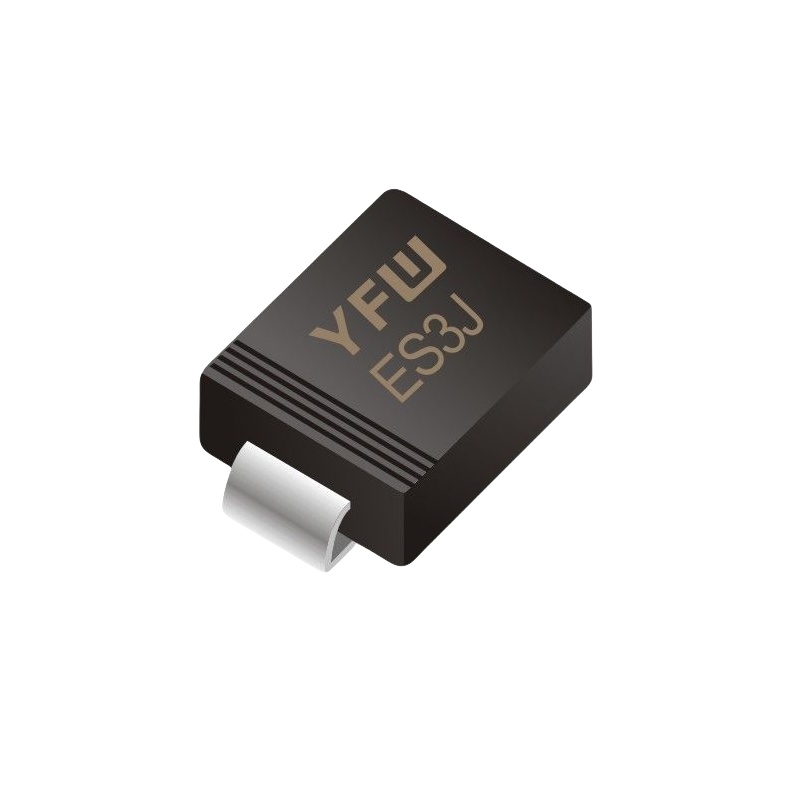

ES3J

产品分类: 整流二极管/整流桥
产品描述: 600V 35ns 5μA 3.9A SMC(DO-214AB)
供应商型号: ES3J SMC
供应商: 云汉优选
标准整包数: 3000
YFW/广东佑风微电子 整流二极管/整流桥 ES3J

ES3J概述

    超快恢复整流器ES3A-ES3J SMB 技术手册

    产品简介


    ES3A-ES3J SMB 系列是广东YFW电子有限公司生产的一款表面贴装超快恢复整流器。这些整流器主要应用于表面安装的应用场合,适用于各种电子设备中需要高速恢复特性的场景。其基本类型包括ES3A到ES3J不同型号,每种型号具有不同的反向电压和电流等级,以满足不同的需求。

    技术参数


    - 封装形式: DO-214AA/SMB
    - 反向电压 (VRRM): 50V 到 600V
    - 正向电流 (IF): 3A
    - 最大瞬态正向电压 (VF): 0.95V 至 1.65V
    - 峰值正向浪涌电流 (IFSM): 90A (8.3ms单半正弦波)
    - 最大直流反向电流 (IR): Ta = 25°C时为5μA,Ta = 125°C时为100μA
    - 最大反向恢复时间 (Trr): 35ns
    - 最大热阻 (RθJA/RθJC): 50°C/W/16°C/W
    - 操作和存储温度范围 (Tj, Tstg): -55°C至+150°C
    - 重量: 约0.095克

    产品特点和优势


    1. 玻璃钝化芯片结:增加耐热性和长期稳定性。
    2. 表面贴装设计:便于自动化生产和组装。
    3. 低轮廓封装:适合空间有限的设计。
    4. 超快反向恢复时间:典型值为35ns,适用于高频应用。
    5. 无铅:符合欧盟RoHS 2011/65/EU指令,环保友好。

    应用案例和使用建议


    - 应用案例: 常用于高频整流电路、开关电源、电机驱动等领域。
    - 使用建议: 在选择ES3A-ES3J SMB系列整流器时,应根据具体应用所需的电流和电压等级进行选择。由于其高频率特性,建议配合高性能电容滤波器一起使用,以获得最佳效果。

    兼容性和支持


    - 兼容性: 可与其他表面贴装技术和设备兼容。
    - 支持和维护: 广东YFW电子有限公司提供全面的技术支持,包括产品选型指导、应用技术支持及售后维修服务。

    常见问题与解决方案


    1. 问题: 正向压降过高。
    - 解决办法: 检查负载电流是否超过额定值,必要时更换更高额定值的产品。
    2. 问题: 反向漏电流大。
    - 解决办法: 确保工作温度在规定范围内,检查电路是否有其他因素引起。
    3. 问题: 整流器过热。
    - 解决办法: 确保良好的散热条件,必要时增加散热片。

    总结和推荐


    ES3A-ES3J SMB系列整流器以其卓越的性能、快速的反向恢复时间和广泛的应用领域而备受青睐。它特别适合于高频、低损耗的应用场合。总体而言,我们强烈推荐这一系列产品,尤其是对高性能和可靠性的应用有较高要求的客户。

ES3J参数

参数
Vr-反向电压 600V
反向恢复时间 35ns
正向浪涌电流 -
配置 -
If - 正向电流 3.9A
Ir - 反向电流 5μA
通用封装 SMC(DO-214AB)

ES3J厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

ES3J数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 ES3J ES3J数据手册

ES3J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2027
6000+ ¥ 0.195
9000+ ¥ 0.19
库存: 90000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 608.1
