首页  >  产品百科  >  6A10

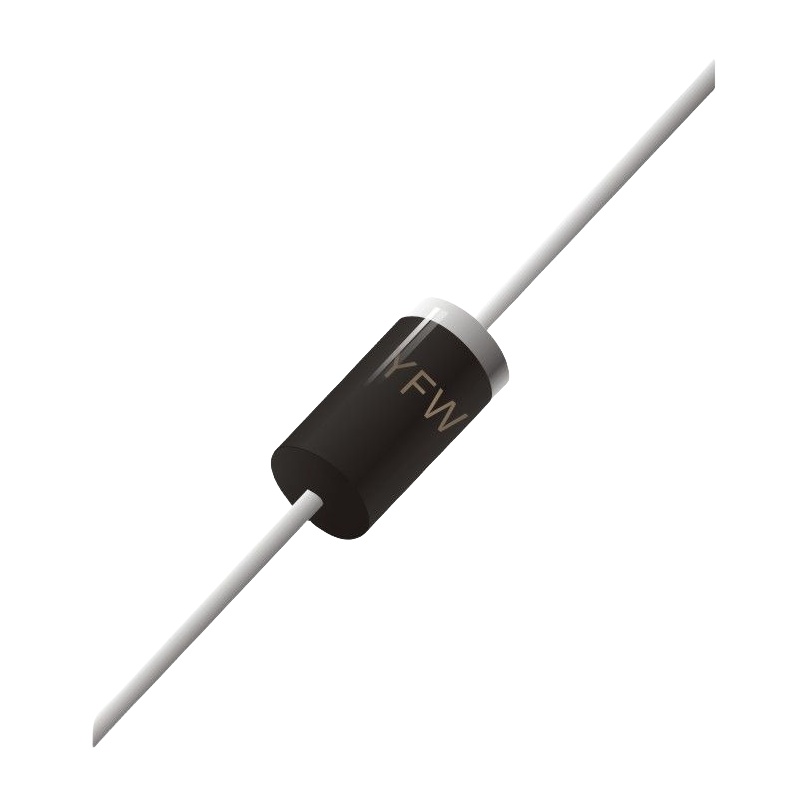

6A10

产品分类: 整流二极管/整流桥
产品描述: 二极管
供应商型号: 14M-6A10 R-6
供应商: 云汉优选
标准整包数: 500
YFW/广东佑风微电子 整流二极管/整流桥 6A10

6A10概述


    产品简介


    本文将详细介绍东莞毅丰电子有限公司生产的6A1至6A10标准硅整流二极管(Silicon Rectifiers)。这些二极管主要用于表面安装应用,其主要功能是实现电流的单向导通,适用于各种需要整流的应用场合。例如,在电源转换器、工业控制设备、消费电子产品和通信系统中都有广泛应用。

    技术参数


    | 参数 | 符号 | 6A1 | 6A2 | 6A4 | 6A5 | 6A6 | 6A8 | 6A10 |
    | :: | :: | :: | :: | :: | :: | :: | :: | :: |
    | 最大重复峰值反向电压 | VRRM | 100 V | 200 V | 400 V | 500 V | 600 V | 800 V | 1000 V |
    | 最大有效值电压 | VRMS | 70 V | 140 V | 280 V | 350 V | 420 V | 560 V | 700 V |
    | 最大直流阻断电压 | VDC | 100 V | 200 V | 400 V | 500 V | 600 V | 800 V | 1000 V |
    | 最大平均正向整流电流 | IF(AV) | 6.0 A | 6.0 A | 6.0 A | 6.0 A | 6.0 A | 6.0 A | 6.0 A |
    | 最大瞬时正向浪涌电流 | IFSM | 200.0 A | 200.0 A | 200.0 A | 200.0 A | 200.0 A | 200.0 A | 200.0 A |
    | 最大瞬时正向电压 | VF | 1.10 V | 1.10 V | 1.10 V | 1.10 V | 1.10 V | 1.10 V | 1.10 V |
    | 最大直流反向电流 | IR | 10.0 μA | 500 μA | 500 μA | 500 μA | 500 μA | 500 μA | 500 μA |
    | 典型结电容 | Cj | 100.0 pF | 100.0 pF | 100.0 pF | 100.0 pF | 100.0 pF | 100.0 pF | 100.0 pF |
    | 典型热阻 | RθJA | 40.0 °C/W | 40.0 °C/W | 40.0 °C/W | 40.0 °C/W | 40.0 °C/W | 40.0 °C/W | 40.0 °C/W |
    | 工作和存储温度范围 | Tj, Tstg | -55 ~ +150 °C | -55 ~ +150 °C | -55 ~ +150 °C | -55 ~ +150 °C | -55 ~ +150 °C | -55 ~ +150 °C | -55 ~ +150 °C |

    产品特点和优势


    这些二极管具备以下独特功能和优势:
    - 适合表面安装:适用于自动化生产线,提高生产效率。
    - 开放式芯片设计:便于散热,减少热应力。
    - 低轮廓封装:节省空间,适合高密度组装。
    - 符合欧盟RoHS标准:环保无铅,符合全球环保要求。

    应用案例和使用建议


    这些二极管广泛应用于电源转换器、工业控制设备和通信系统中。建议在高温环境下使用时进行适当的散热措施,以保证稳定运行。例如,对于功率较大的应用,可以考虑加装散热片或风扇来降低结温。

    兼容性和支持


    这些二极管采用DO-201AD/DO-27封装,与其他同类封装的电路板兼容。供应商提供了详细的安装指南和技术支持服务,确保客户能够顺利应用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 温度过高 | 安装散热装置,如散热片或风扇 |
    | 反向漏电流过大 | 检查接线是否正确,是否有过压情况 |

    总结和推荐


    总体而言,东莞毅丰电子有限公司的6A1至6A10标准硅整流二极管具备出色的电气特性和良好的热稳定性,特别适合在工业级和消费级电子产品中使用。其高性价比和优异性能使其在市场上具有较强的竞争力。强烈推荐这一系列产品给需要高效整流功能的工程师和技术人员。

6A10参数

参数
Ir - 反向电流 10uA@1kV
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 6A
通用封装 R-6
应用等级 工业级
零件状态 在售

6A10厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

6A10数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 6A10 6A10数据手册

6A10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.3601
1500+ ¥ 0.3405
16000+ ¥ 0.3274
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 180.05
直接购买
加入购物车
