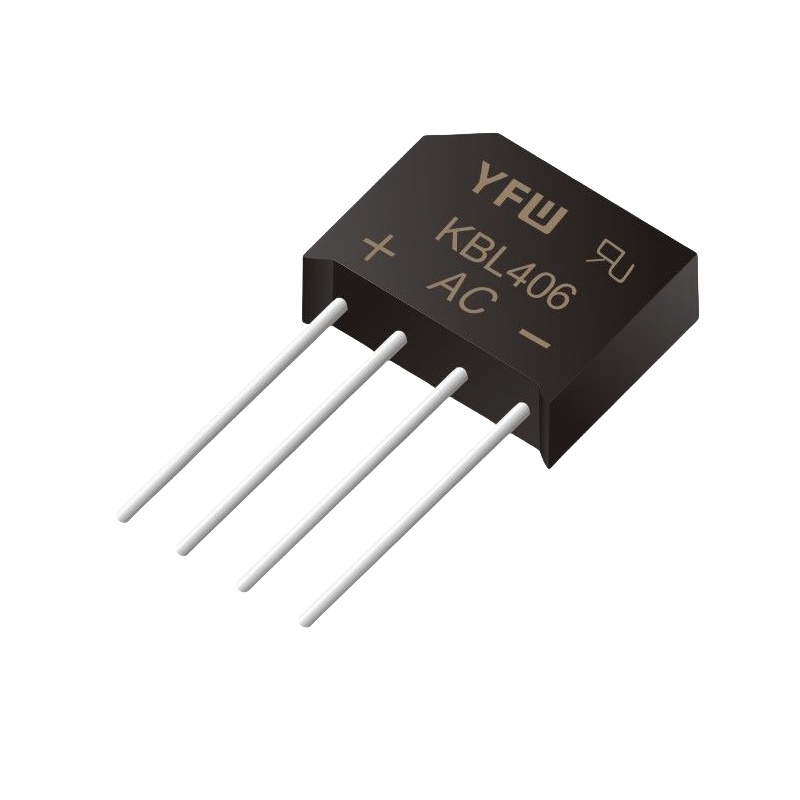

KBL406

产品分类: 整流二极管/整流桥
产品描述: 整流桥
供应商型号: 14M-KBL406 KBL XL7200584
供应商: 云汉优选
标准整包数: 500
YFW/广东佑风微电子 整流二极管/整流桥 KBL406

KBL406概述

    KBL401 THRU KBL410 4.0A Glass Passivated Bridge Rectifier 技术手册解析

    1. 产品简介


    KBL401 THRU KBL410 是一款玻璃钝化桥式整流器,适用于交流到直流转换应用。这款整流器以其高效能、低成本和可靠的设计著称,非常适合印刷电路板上的使用。它具有多种型号,可提供从100V至1000V的额定电压,最大正向电流为4.0A。

    2. 技术参数


    以下是KBL系列的主要技术参数:
    - 额定重复峰值反向电压 (VRRM): 100V 至 1000V
    - 最大RMS电压 (VRMS): 70V 至 700V
    - 最大直流阻断电压 (VDC): 100V 至 1000V
    - 最大平均正向电流 (I(AV)): 4.0A
    - 正向瞬态浪涌电流 (IFSM): 125A
    - 正向压降 (VF): 1.0V @ 2.0A, 25°C
    - 最大直流反向电流 (IR): 10μA @ 25°C, 500μA @ 125°C
    - 典型结电容 (CJ): 105pF
    - 热阻 (RθJA): 20°C/W
    - 工作和存储温度范围: -55°C 至 +150°C

    3. 产品特点和优势


    - 高可靠性: 利用注塑成型工艺的低成本设计,确保长期稳定性。
    - 过载保护: 具有高达125安培的峰值浪涌耐受能力,可在瞬态负载下保护电路。
    - 适合PCB应用: 塑料封装符合UL标准,材料等级为94V-0。
    - 热稳定性: 典型热阻为20°C/W,适合高功率应用。

    4. 应用案例和使用建议


    - 应用场景: 广泛应用于各种电源转换设备中,如开关电源、通信设备及工业控制设备。
    - 使用建议: 在使用过程中注意散热管理,特别是在大电流应用中。建议采用适当的散热片以保持良好的热稳定性。

    5. 兼容性和支持


    - 兼容性: KBL系列整流器具有广泛的兼容性,可以轻松集成到现有系统中。
    - 厂商支持: 广东意丰电子有限公司提供详尽的技术文档和支持服务,确保客户在使用过程中能够获得必要的技术支持。

    6. 常见问题与解决方案


    - 问题1: 正向压降过大。
    - 解决办法: 检查电路连接,确保电流在规定的范围内运行。
    - 问题2: 过载保护失效。
    - 解决办法: 确认负载电流不超过器件的最大额定值,并检查电路保护装置是否正常工作。

    7. 总结和推荐


    KBL401 THRU KBL410系列桥式整流器以其高可靠性和高性能表现,在电源转换领域具备显著的竞争优势。通过合理的选择和使用,该系列产品能够满足大多数电源转换应用的需求。因此,强烈推荐该系列用于需要高效能、低成本电源解决方案的应用场景。

KBL406参数

参数
If - 正向电流 1.5A
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 125A
配置 -

KBL406厂商介绍

YFW公司是一家专注于高科技产品的研发、生产和销售的企业。公司主营产品包括但不限于:

1. 电子产品:涉及智能设备、消费电子等,广泛应用于家庭、办公和工业自动化领域。
2. 机械设备:包括工业自动化设备、精密仪器等,服务于制造业和科研机构。
3. 环保材料:提供环保建筑材料、清洁能源解决方案等,致力于可持续发展和环境保护。

YFW公司的优势在于:

- 创新能力:持续投入研发,拥有多项专利技术,推动产品创新。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户服务:提供个性化解决方案和优质的售后服务,满足客户需求。
- 市场定位:精准的市场定位,快速响应市场变化,把握行业发展趋势。

YFW公司以其卓越的产品和服务,赢得了广泛的市场认可和客户信赖。

KBL406数据手册

厂牌 PDF简要描述 下载
YFW/广东佑风微电子 整流二极管/整流桥 YFW/广东佑风微电子 KBL406 KBL406数据手册

KBL406封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.7472
1500+ ¥ 0.726
10000+ ¥ 0.7049
库存: 1500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 373.6
