GC02MPS12-220

产品分类: 整流二极管/整流桥
产品描述: 1.2KV 18A 0μs 2μA 12A 独立式 TO-220-2 通孔安装
供应商型号: ET-2989896
供应商: 海外现货
标准整包数: 1
GENESIC SEMICONDUCTOR 整流二极管/整流桥 GC02MPS12-220

GC02MPS12-220概述


    产品简介


    GC02MPS12-220 是一种由 GeneSiC Semiconductor Inc. 生产的高性能碳化硅肖特基二极管(SiC Schottky Diode)。这类二极管在许多高效率、高温环境下广泛应用,特别适用于电力电子转换系统。GC02MPS12-220 的主要功能是在各种电源设计中充当开关和保护组件,例如功率因数校正(PFC)、开关模式电源供应(SMPS)和不间断电源(UPS)。

    技术参数


    - 最大重复峰值反向电压(VRRM): 1200V
    - 连续正向电流(IF):
    - TC = 25°C, D = 1: 8A
    - TC = 135°C, D = 1: 4A
    - TC = 160°C, D = 1: 2A
    - 非重复正向浪涌电流(IF,SM):
    - TC = 25°C, tP = 10ms: 16A
    - TC = 150°C, tP = 10ms: 13A
    - 重复峰值正向浪涌电流(IF,RM):
    - TC = 25°C, tP = 10ms: 10A
    - TC = 150°C, tP = 10ms: 7A
    - 最大非重复正向浪涌电流(IF,max):
    - TC = 25°C, tP = 10μs: 80A
    - 反向恢复电荷(QC):
    - VR = 400V, IF ≤ IF,MAX: 4nC
    - VR = 800V, IF ≤ IF,MAX: 6nC
    - 总电容(C):
    - VR = 1V, f = 1MHz: 118pF
    - VR = 800V, f = 1MHz: 8pF
    - 工作温度范围(Tj, Tstg): -55°C 至 175°C

    产品特点和优势


    GC02MPS12-220 具有多项卓越的特点,使其成为高性能电力电子系统中的首选元件:
    - 高雪崩能力:确保在极端条件下稳定运行。
    - 优异的开关行为:具有正温度系数的VF使其具有良好的温度稳定性。
    - 低热阻:有助于提高系统的整体效率并减少散热需求。
    - 低漏电流和低电容:有助于减少开关损耗,提高能效。
    - 增强的浪涌电流能力:允许在高能量脉冲下可靠运行。
    这些特点使它在诸如电源因素校正、开关模式电源、不间断电源和电动车辆充电等领域表现优异。

    应用案例和使用建议


    GC02MPS12-220 可用于多种应用场合,如:
    - 电源因素校正(PFC):通过降低反向恢复电流和低正向电压,提升系统的效率。
    - 太阳能逆变器:提供高效且稳定的能量转换。
    - 电动车辆充电站:保证快速充电过程中的安全性和可靠性。
    使用建议:
    - 在选择散热器时需考虑热阻值 RthJC 为 3.3°C/W,以确保合适的热管理。
    - 使用低电感焊接技术,避免高频信号引起的电磁干扰。

    兼容性和支持

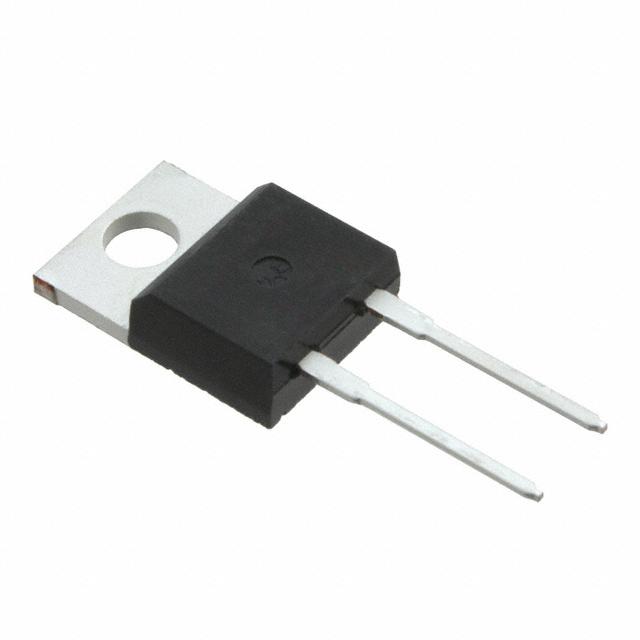

    GC02MPS12-220 采用 TO-220-2 封装,易于安装。根据手册,该器件与其他同类器件具有良好的兼容性。厂商提供了丰富的技术文档和SPICE模型,帮助工程师更好地理解和应用该产品。此外,评价板和质量手册也都是重要的技术支持资源。

    常见问题与解决方案


    - 问题1:如何确定器件的热管理需求?
    - 解决办法:查阅热阻参数 RthJC 并计算实际工作条件下的温升情况,必要时选用合适的散热器。

    - 问题2:如何处理高频下的浪涌电流问题?
    - 解决办法:适当增加滤波电容或使用专门设计的保护电路来吸收浪涌电流。

    总结和推荐


    GC02MPS12-220 碳化硅肖特基二极管以其出色的电气性能和耐高温特性,在高效率电力转换应用中表现出色。其优越的热管理和开关性能,使其成为现代电力电子系统中的理想选择。对于需要高性能、高可靠性的电源设计,我们强烈推荐使用这款产品。

GC02MPS12-220参数

参数
Vr-反向电压 1.2KV
反向恢复时间 0μs
正向浪涌电流 18A
配置 独立式
If - 正向电流 12A
Ir - 反向电流 2μA
通用封装 TO-220-2
安装方式 通孔安装
零件状态 在售
包装方式 管装

GC02MPS12-220厂商介绍

GeneSiC Semiconductor是一家领先的碳化硅(SiC)功率器件制造商,专注于为各种应用提供高效、可靠的半导体解决方案。公司主营产品包括碳化硅肖特基二极管、碳化硅MOSFET和碳化硅JFET等。这些产品广泛应用于工业、汽车、太阳能、风能、电力传输和分配等领域。

GeneSiC Semiconductor的优势在于其创新的碳化硅技术,这些技术能够提供更高的能效、更低的功耗和更长的使用寿命。公司的碳化硅器件能够在高温、高压和高频率的恶劣环境下稳定工作,满足严苛的应用需求。此外,GeneSiC Semiconductor的产品还具有优异的热性能和电气特性,有助于提高系统的整体性能和可靠性。通过不断的研发和技术创新,GeneSiC Semiconductor致力于为客户提供高质量的碳化硅功率器件,以支持全球能源效率和可持续性的发展。

GC02MPS12-220数据手册

厂牌 PDF简要描述 下载
GENESIC SEMICONDUCTOR 整流二极管/整流桥 GENESIC SEMICONDUCTOR GC02MPS12-220 GC02MPS12-220数据手册

GC02MPS12-220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4038 ¥ 28.7625
10+ $ 2.7483 ¥ 23.2232
100+ $ 2.4299 ¥ 20.5324
500+ $ 2.2805 ¥ 19.2699
1000+ $ 2.1932 ¥ 18.5328
库存: 24
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 28.76
