首页  >  产品百科  >  GC2X8MPS12-247

GC2X8MPS12-247

产品分类: 整流二极管/整流桥
产品描述: 65A 0μs 7μA 40A TO-247-3 通孔安装
供应商型号: 2989885
供应商: 海外现货
标准整包数: 1

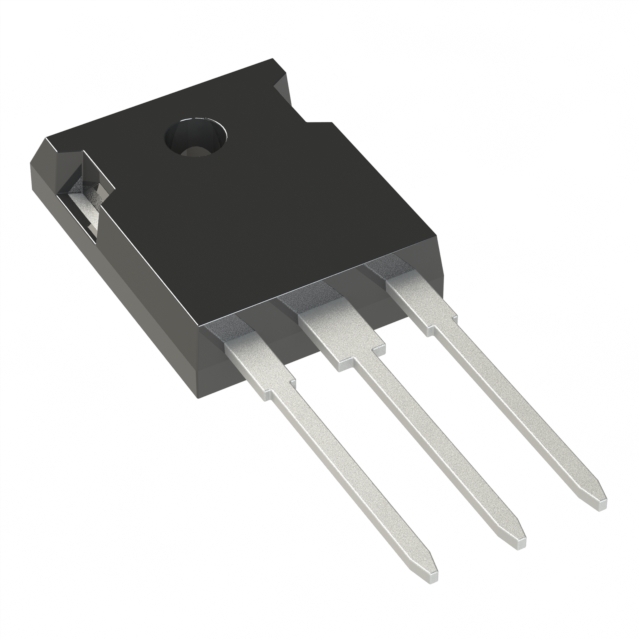

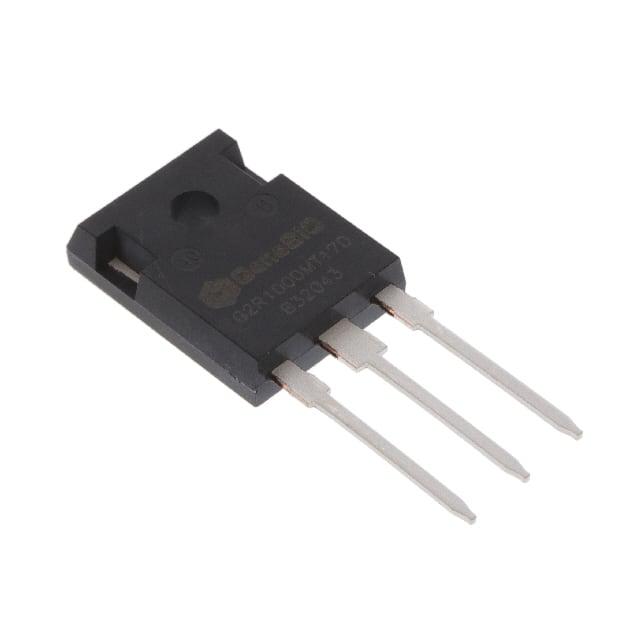

GENESIC SEMICONDUCTOR 整流二极管/整流桥 GC2X8MPS12-247

GC2X8MPS12-247概述

    GC2X8MPS12-247: 1200 V SiC MPS™ Schottky Diode

    1. 产品简介


    GC2X8MPS12-247 是一款由 GeneSiC Semiconductor Inc. 生产的碳化硅肖特基二极管(SiC MPS™ Diode)。这款二极管专为高性能电源转换应用设计,具有低损耗、高可靠性及卓越的热管理特性。适用于多种工业应用,如功率因数校正(PFC)、开关模式电源供应(SMPS)、不间断电源(UPS)、电机驱动器、逆变器、太阳能逆变器、LED 和 HID 照明系统以及交流到直流转换器和辅助电源供应装置。

    2. 技术参数


    - 额定电压 (VRRM):1200 V
    - 连续正向电流 (IF):
    - TC = 25 °C 时,每腿/每器件:40 A/80 A
    - TC = 135 °C 时,每腿/每器件:20 A/40 A
    - TC = 166 °C 时,每腿/每器件:8 A/16 A
    - 脉冲正向浪涌电流 (IF,SM):
    - TC = 25 °C 时,tP = 10 ms,65 A
    - TC = 150 °C 时,tP = 10 ms,52 A
    - 非重复性峰值正向浪涌电流 (IF,RM):
    - TC = 25 °C 时,tP = 10 ms,38 A
    - TC = 150 °C 时,tP = 10 ms,26 A
    - 非重复性峰值正向浪涌电流 (IF,max):TC = 25 °C,tP = 10 µs,610 A
    - \(\int i^2 dt\) 值:TC = 25 °C,tP = 10 ms,21.2 A²s
    - 非重复性雪崩能量 (EAS):L = 3 mH 时,IAS = 8 A,90 mJ
    - 最大功率耗散 (Ptot):TC = 25 °C,269/538 W
    - 工作温度范围 (Tj, Tstg):-55 到 175 °C
    - 封装类型:TO-247-3

    3. 产品特点和优势


    - 高雪崩耐受能力:该二极管能够在极端条件下维持稳定运行,增强电路的安全性。
    - 快速开关速度:正温度系数 (VF),在高温环境下仍能保持稳定的开关行为。
    - 优异的品质因数 (QC/IF):减少反向泄漏电流,提高整体效率。
    - 低热阻:降低功耗,提高散热性能。
    - 宽工作温度范围:最高可承受 175 °C 的温度。
    - 易于并联且无需热失控:方便集成到复杂的电路设计中。
    - 低开关损耗和低反向恢复电流:适用于高频开关应用。
    - 小型散热器需求:减小产品体积,降低成本。

    4. 应用案例和使用建议


    GC2X8MPS12-247 主要应用于功率因数校正(PFC)、开关模式电源供应(SMPS)、不间断电源(UPS)以及逆变器、太阳能逆变器、LED 和 HID 照明、交流到直流转换器等场合。在使用过程中,建议注意以下几点:
    - 散热设计:确保良好的散热设计,避免因过热导致的损坏。
    - 正确的焊接工艺:参考 GeneSiC 提供的焊接文档,以确保最佳的焊接效果。
    - 适当的驱动电路设计:避免浪涌电流对器件造成损害。

    5. 兼容性和支持


    - 兼容性:与常见的 SMPS 设计高度兼容,适用于多种工业标准。
    - 技术支持:GeneSiC 提供详细的焊接指南、锡须报告以及可靠性报告,可从官方网站获取。

    6. 常见问题与解决方案


    - 问题1:过热导致的性能下降
    - 解决办法:检查散热设计,增加散热片面积或采用更好的冷却方式。
    - 问题2:反向电压过高导致击穿
    - 解决办法:检查驱动电路,确保输入电压在规定的范围内。

    7. 总结和推荐


    综上所述,GC2X8MPS12-247 在高效率、高速度和高可靠性方面表现优秀,非常适合需要高性能、高可靠性的电力电子应用。其独特的技术优势和广泛的应用范围使其在市场上具有很高的竞争力。因此,强烈推荐此款产品给需要高性能、高可靠性的电力电子设计工程师。

GC2X8MPS12-247参数

参数
Vr-反向电压 -
反向恢复时间 0μs
正向浪涌电流 65A
配置 -
If - 正向电流 40A
Ir - 反向电流 7μA
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

GC2X8MPS12-247厂商介绍

GeneSiC Semiconductor是一家领先的碳化硅(SiC)功率器件制造商,专注于为各种应用提供高效、可靠的半导体解决方案。公司主营产品包括碳化硅肖特基二极管、碳化硅MOSFET和碳化硅JFET等。这些产品广泛应用于工业、汽车、太阳能、风能、电力传输和分配等领域。

GeneSiC Semiconductor的优势在于其创新的碳化硅技术,这些技术能够提供更高的能效、更低的功耗和更长的使用寿命。公司的碳化硅器件能够在高温、高压和高频率的恶劣环境下稳定工作,满足严苛的应用需求。此外,GeneSiC Semiconductor的产品还具有优异的热性能和电气特性,有助于提高系统的整体性能和可靠性。通过不断的研发和技术创新,GeneSiC Semiconductor致力于为客户提供高质量的碳化硅功率器件,以支持全球能源效率和可持续性的发展。

GC2X8MPS12-247数据手册

厂牌 PDF简要描述 下载
GENESIC SEMICONDUCTOR 整流二极管/整流桥 GENESIC SEMICONDUCTOR GC2X8MPS12-247 GC2X8MPS12-247数据手册

GC2X8MPS12-247封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 121.2287
5+ ¥ 108.6209
10+ ¥ 106.6812
50+ ¥ 106.6812
库存: 33
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 121.22
直接购买
加入购物车
