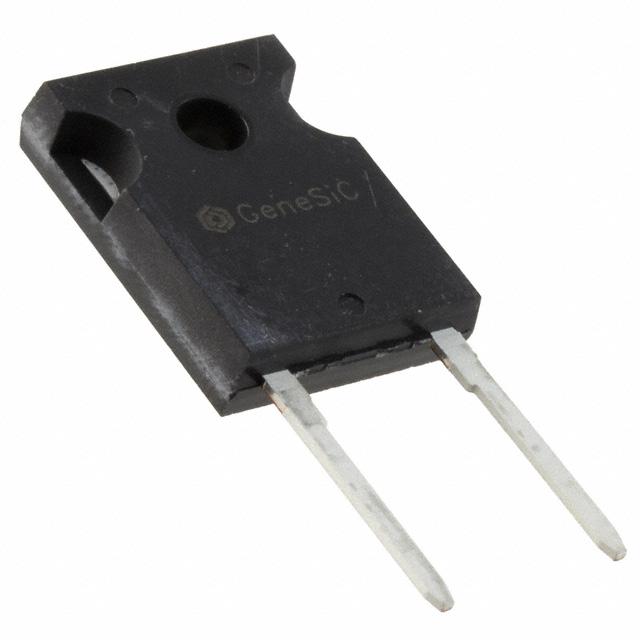

GB10MPS17-247

产品分类: 整流二极管/整流桥
产品描述: 1.7KV 65A 0μs 5μA 50A 独立式 TO-247-2 通孔安装
供应商型号: GB10MPS17-247
供应商: 国内现货
标准整包数: 30
GENESIC SEMICONDUCTOR 整流二极管/整流桥 GB10MPS17-247

GB10MPS17-247概述

    # 电子元器件产品技术手册

    产品简介


    基本介绍
    本产品为GeneSiC半导体公司生产的硅碳化物(Silicon Carbide, SiC)肖特基二极管(Silicon Carbide Power Schottky Diode),型号为GB10MPS17-247。该产品具有高可靠性、高性能和广泛的适用范围,适用于多种高功率应用场景。
    主要功能
    - 高反向电压承受能力:能够承受高达1700V的瞬态峰值反向电压。
    - 快速开关速度:具备超快的开关特性,能够有效降低电路中的损耗。
    - 温度独立的开关行为:确保在不同温度下的稳定表现。
    - 低正向电压降:在大电流条件下,保持低导通电压,提高电路效率。
    - 优良的热稳定性:能够在高温环境下正常工作,适用于严苛的工作环境。
    应用领域
    - 电源转换:用于开关模式电源(Switched-Mode Power Supply, SMPS)。
    - 可再生能源:应用于太阳能逆变器、风力涡轮机逆变器。
    - 工业控制:用于电机驱动和感应加热。
    - 通信设备:可用于不间断电源(Uninterruptible Power Supply, UPS)和高压倍增器。

    技术参数


    | 参数名称 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 反复峰值反向电压 | VRRM | - | - | - | 1700 | V |
    | 持续正向电流 | IF | TC = 25 °C | - | - | 25 | A |
    | 持续正向电流 | IF | TC ≤ 150 °C | - | - | 10 | A |
    | 正向电流,半正弦波浪 | IF,SM | TC = 25 °C, tP = 10 ms | - | - | 65 | A |
    | 正向电流,半正弦波浪 | IF,SM | TC = 150 °C, tP = 10 ms | - | - | 55 | A |
    | 峰值正向电流 | IF,max | TC = 25 °C, tP = 10 μs | - | - | 280 | A |
    | I2t值 | ∫i2 dt | TC = 25 °C, tP = 10 ms | 21 | - | - | A2s |
    | 冲击非重复反向能量 | EAS | L = 5 mH, IAV > 6 A, VDD = 60 V| - | - | 150 | mJ |
    | 功率耗散 | Ptot | TC = 25 °C | - | - | 190 | W |
    | 工作和存储温度 | Tj, Tstg | - | -55 | - | 175 | °C |

    产品特点和优势


    特点
    - 高可靠性:具备强大的反向电压承受能力和快速恢复特性。
    - 温度独立的开关行为:确保在不同温度下都能维持稳定的开关性能。
    - 低损耗:拥有极低的正向电压降和低逆向漏电流。
    - 快速恢复:由于具备极低的正向电压降和低反向恢复电流,非常适合高频应用。
    优势
    - 提高系统效率:通过减少正向电压降和反向恢复电流,显著降低了电路损耗。
    - 易于并联:具备正温度系数的伏安特性,使得器件可以轻松并联而不会产生热失控现象。
    - 紧凑设计:体积小,要求较小的散热面积。

    应用案例和使用建议


    应用案例
    该肖特基二极管适用于各种高效率的功率变换场景。例如,在风力发电系统中,其快速的开关特性有助于提高系统整体的转换效率;在太阳能逆变器中,它能够提供高效的电能转化,降低能量损耗。
    使用建议
    1. 在使用过程中,确保散热设计符合规格要求,防止过热损坏。
    2. 配置适当的保护电路,避免瞬态电流冲击导致器件损坏。
    3. 选择合适的布局方式以优化热管理,如采用良好的散热材料或加大散热片面积。
    4. 考虑到器件的额定电流限制,在应用时需合理分配负载,避免超过额定值工作。

    兼容性和支持


    - 该产品与其他标准TO-247封装的SiC肖特基二极管兼容。
    - GeneSiC公司提供详尽的技术文档、SPICE模型文件及相应的技术支持服务,可登录官方网站下载最新资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备工作不稳定 | 检查接线是否牢固,重新焊接连接处 |
    | 过热报警 | 确认散热装置是否良好工作,必要时增加散热片或改进通风 |
    | 输出电压异常 | 确认电源输入是否正确,检查外部电路是否有故障 |

    总结和推荐


    综合评估
    GeneSiC公司的GB10MPS17-247硅碳化物肖特基二极管是一款专为高效率应用设计的产品,具备出色的电气性能和可靠性。该产品特别适合用于需要高可靠性的电力转换场合,尤其是在需要高效转换和快速开关的应用中。
    推荐
    基于其卓越的性能和广泛的应用场景,强烈推荐使用GB10MPS17-247作为电力转换系统的首选元器件。如果您在使用过程中有任何疑问,建议联系GeneSiC官方支持团队获取专业指导。

GB10MPS17-247参数

参数
正向浪涌电流 65A
配置 独立式
If - 正向电流 50A
Ir - 反向电流 5μA
Vr-反向电压 1.7KV
反向恢复时间 0μs
通用封装 TO-247-2
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 管装

GB10MPS17-247厂商介绍

GeneSiC Semiconductor是一家领先的碳化硅(SiC)功率器件制造商,专注于为各种应用提供高效、可靠的半导体解决方案。公司主营产品包括碳化硅肖特基二极管、碳化硅MOSFET和碳化硅JFET等。这些产品广泛应用于工业、汽车、太阳能、风能、电力传输和分配等领域。

GeneSiC Semiconductor的优势在于其创新的碳化硅技术,这些技术能够提供更高的能效、更低的功耗和更长的使用寿命。公司的碳化硅器件能够在高温、高压和高频率的恶劣环境下稳定工作,满足严苛的应用需求。此外,GeneSiC Semiconductor的产品还具有优异的热性能和电气特性,有助于提高系统的整体性能和可靠性。通过不断的研发和技术创新,GeneSiC Semiconductor致力于为客户提供高质量的碳化硅功率器件,以支持全球能源效率和可持续性的发展。

GB10MPS17-247数据手册

厂牌 PDF简要描述 下载
GENESIC SEMICONDUCTOR 整流二极管/整流桥 GENESIC SEMICONDUCTOR GB10MPS17-247 GB10MPS17-247数据手册

GB10MPS17-247封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 151.0316
90+ ¥ 135.9284
150+ ¥ 120.8253
300+ ¥ 105.7221
库存: 3000
起订量: 30 增量: 30
交货地:
最小起订量为:30
合计: ¥ 4530.94
