ESTW025A0F41-HZ

产品分类: 开关电源
厂牌: GENERAL ELECTRIC
产品描述: 82.5W 1 36V 75V 25A 3.3V 通孔安装 57.9mm*22.8mm*12.2mm
供应商型号:
供应商:
标准整包数: 0
GENERAL ELECTRIC 开关电源 ESTW025A0F41-HZ

ESTW025A0F41-HZ概述


    产品简介

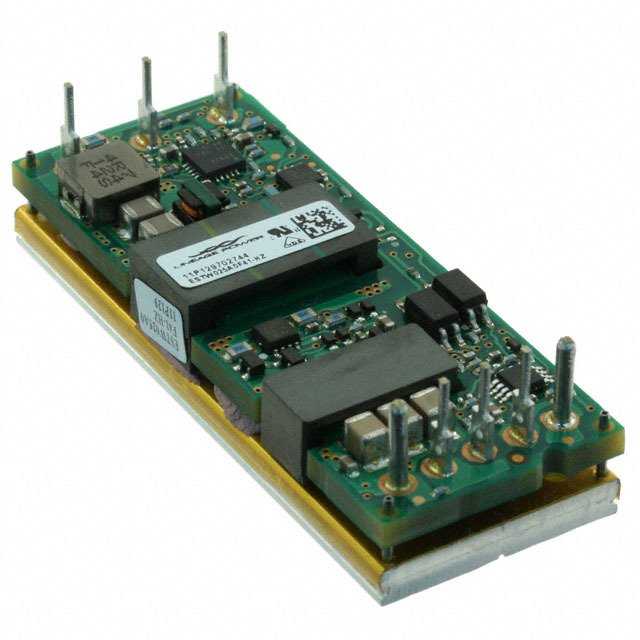

    ESTW025A0F系列第八砖型(Eighth-Brick)直流-直流转换器电源模块
    ESTW025A0F系列是一款隔离式直流-直流转换器,提供高达25安培的输出电流和稳定的输出电压(3.3Vdc),适用于广泛的输入电压范围(36-75Vdc)。这款电源模块设计用于分布式电源架构、无线网络、接入和光网络设备、企业网络以及通过以太网供电(PoE)的应用。此外,它还适合于最新一代集成电路(如DSP、FPGA、ASIC)和微处理器驱动的应用。

    技术参数


    - 输入电压范围: 36-75Vdc
    - 最大输入电流: 2.7A
    - 额定输出电压: 3.3Vdc
    - 输出电流: 最大25A
    - 转换效率: 92%(全负载,输入电压为48Vdc)
    - 最大工作温度: -40°C 至 85°C
    - 绝对最大额定值: 输入电压连续 -0.3V 至 80Vdc;存储温度 -55°C 至 125°C
    - 绝缘电压: 2250Vdc
    - 电气规格: 输出电压调节(线性)精度 ±0.1%;负载调节精度 10mV;工作温度范围内的电压调整 ±0.2%
    - 启动时间: 逻辑低信号下的延时时间为12ms
    - 浪涌电流: 1A²s

    产品特点和优势


    ESTW025A0F系列拥有多种独特功能,使其在市场上具有竞争力:
    - 宽输入电压范围:支持36-75Vdc,适合不同类型的输入电源。
    - 高效率:满载情况下,效率达到92%。
    - 安全保护:具备输入欠压保护、过流保护、过压保护和过温保护等功能。
    - 标准封装:符合行业标准,易于集成到现有系统中。
    - 低温降: 高效冷壁冷却,采用适当的Gap Pad进行散热。
    - 可靠性:ISO 9001和ISO 14001认证,确保高可靠性。
    - 远程感测:可减少分布损耗,确保电压稳定性。
    - 高效率:满载下效率达到92%,减少功耗。
    - 耐高温:可在-40°C至85°C范围内工作,适用于恶劣环境。
    - 高可靠度:在Telcordia SR-332标准测试中表现良好,故障率低。

    应用案例和使用建议


    ESTW025A0F系列广泛应用于电信基础设施、工业自动化系统及企业网络等领域。例如,在一个无线网络基站中,该模块可以作为核心电源组件,为各种通信设备供电。为了充分发挥其效能,建议在使用时:
    - 确保输入电压稳定在指定范围内,避免过压或欠压现象。
    - 使用合适的滤波器和保护电路,以确保系统的稳定运行。
    - 尽量减少布线损耗,特别是在高电流传输时。

    兼容性和支持


    - 兼容性:该产品与其他电子元器件和设备高度兼容,可以方便地集成到现有的电源系统中。
    - 支持和服务:制造商提供详细的技术文档和支持服务,帮助客户解决可能遇到的问题。

    常见问题与解决方案


    - Q: 模块如何实现远程控制?
    A: 通过远程On/Off接口实现,可以通过外接开关来控制模块的开启和关闭。具体连接方法见数据手册中的相关描述。

    - Q: 如何设置输出电压?
    A: 可以通过调节远程感测引脚来进行输出电压调整,具体范围见数据手册中的相关参数。

    - Q: 如何进行模块重启?
    A: 在发生过热等异常情况后,可以通过重启电源或重新触发远程On/Off信号来进行模块重启。

    总结和推荐


    综上所述,ESTW025A0F系列第八砖型直流-直流转换器电源模块凭借其高效率、宽输入电压范围、优良的安全保护措施以及高可靠性,成为适用于多种工业和商业应用的理想选择。强烈推荐该产品给需要高性能直流电源模块的设计工程师和采购决策者。无论是在苛刻的工作环境中还是复杂的应用场景中,该模块都能提供可靠的电源供应。

ESTW025A0F41-HZ参数

参数
电压-输出2 -
电压-输出3 -
负载调节 -
输出数量 1
电流-输出2 -
电压-输出4 -
电流-输出1 25A
输出功率 82.5W
电压-输出1 3.3V
最大输入电压 75V
最小输入电压 36V
长*宽*高 57.9mm*22.8mm*12.2mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售

ESTW025A0F41-HZ厂商介绍

General Electric(简称GE)是一家全球领先的多元化工业公司,成立于1892年,总部位于美国。GE的业务遍及全球多个国家和地区,涉及能源、医疗、**、运输等多个领域。

GE的主营产品分类主要包括:

1. 能源:包括燃气轮机、蒸汽轮机、核能设备、风力发电机等,广泛应用于电力、石油和天然气行业。

2. 医疗:包括医疗成像设备、诊断设备、患者监护系统等,服务于医疗机构和科研单位。

3. **:包括**发动机、**电子设备等,为全球**公司和**制造商提供产品和服务。

4. 运输:包括铁路机车、信号系统等,服务于铁路运输行业。

GE的优势在于其强大的研发能力和创新精神。公司拥有世界一流的研发团队,不断推出新技术和产品,引领行业发展。此外,GE还拥有全球最大的客户网络和服务体系,能够为客户提供全方位的解决方案和支持。

ESTW025A0F41-HZ数据手册

厂牌 PDF简要描述 下载
GENERAL ELECTRIC 开关电源 GENERAL ELECTRIC ESTW025A0F41-HZ ESTW025A0F41-HZ数据手册
