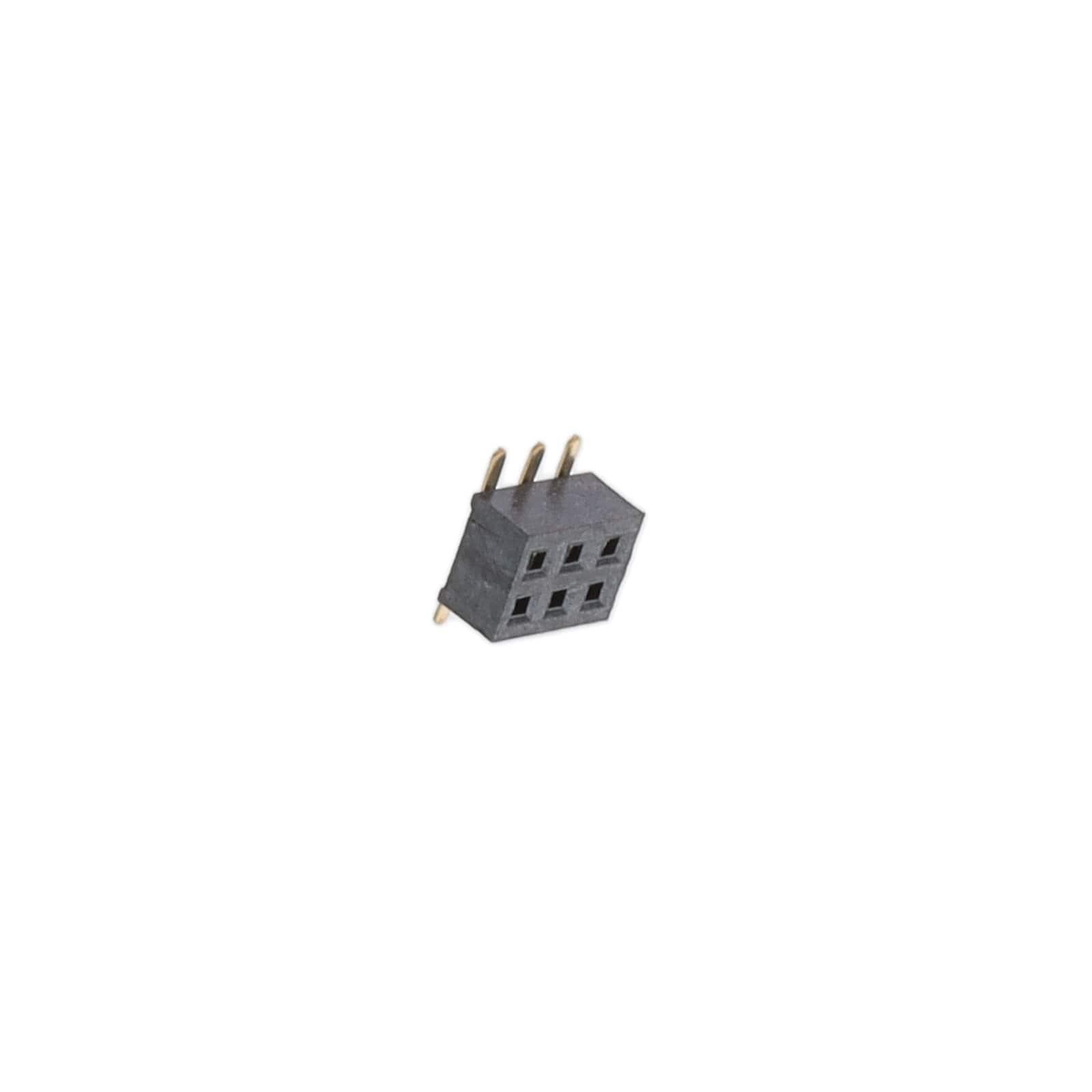

BD050-06-A-0-0500-L-D

产品分类: 矩形连接器 - 外壳
产品描述: Bottom or Top Entry,Push-Pull,Receptacle 2 6pin Female Socket SMD,P=1.27mm 贴片安装 2.9972mm(宽度)*5mm(高度)
供应商型号: JY-BD050-06-A-0-0500-L-D
供应商: 云汉优选
标准整包数: 1
GLOBAL CONNECTOR TECHNOLOGY 矩形连接器 - 外壳 BD050-06-A-0-0500-L-D

BD050-06-A-0-0500-L-D概述


    产品简介


    本技术手册描述的是Global Connector Technology(GCT)公司生产的BD050系列电子元器件,它是一款双排、表面贴装、低剖面、双入口的1.27mm间距插座。该产品广泛应用于通信、计算机、消费电子、工业控制等多个领域,以其高性能和高可靠性受到市场的青睐。

    技术参数


    接触点数量
    - 支持从04到80个接触点,具体取决于实际应用需求。
    尺寸规格
    - ABCD: 规格见下表
    - 4个接触点时:A = 1.27mm, B = 2.78mm, C = 2.54mm, D = 1.27mm
    - 6个接触点时:A = 2.54mm, B = 4.05mm, C = 3.81mm, D = 2.54mm
    - 其余尺寸详见下表
    材料与绝缘材料
    - 绝缘材料: LCP,UL 94V-0
    - 端子材料: 磷青铜
    表面处理
    - 接触电镀:
    - A = 金闪镀(标准)
    - C = 锡镀
    电气特性
    - 电流额定值: 每个引脚1A
    - 接触电阻: 最大20mΩ
    - 绝缘电阻: 最小1000MΩ
    - 介电强度: 交流500V
    机械与环境特性
    - 操作温度范围: -40°C至+105°C
    - 焊接过程:
    - 热风回流焊:260°C持续10秒
    - 手动焊接:350°C持续3-5秒

    产品特点和优势


    BD050系列产品的显著特点是其广泛的接触点选择和高度的可定制性,能够满足不同应用场景的需求。其LCP绝缘材料确保了卓越的电气性能和机械稳定性,适用于严苛的工作环境。此外,双入口设计提高了安装的灵活性,便于集成到多种电路板布局中。

    应用案例和使用建议


    该产品广泛应用于高速数据传输和电源连接领域。例如,在通信设备中,BD050系列产品用于高速网络接口连接;在工业控制领域,它们可用于机器之间的信号和电源连接。使用建议如下:
    - 焊盘对齐: 对于底部进入的应用,必须严格控制焊接和引脚对齐,以避免因引脚与焊盘错位导致的不良匹配。
    - PCB布局: 推荐的焊盘区域尺寸为直径0.65mm,引脚应与焊盘对齐以确保可靠的焊接。

    兼容性和支持


    BD050系列与BD025、BD030、BD035、BD038、BD040和BD095等其他型号产品兼容,提供多种包装选项如带状包装、管状包装,并配有可选定位销,适用于顶面和底面进入应用。GCT公司还提供了全面的技术支持,包括样品请求、报价及详细的产品文档,以帮助客户更好地理解和应用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中接触点不牢固 | 检查焊接温度是否符合要求,调整焊接参数 |
    | 引脚与焊盘错位 | 严格控制焊接过程中的温度和时间,确保正确的焊接工艺 |
    | 连接不稳定 | 确认所有接触点均焊接良好,检查是否有虚焊或未焊情况 |

    总结和推荐


    BD050系列电子元器件以其广泛的接触点选择、优良的电气性能和机械稳定性,在高速数据传输和电源连接领域表现出色。结合其优异的设计灵活性和广泛的兼容性,该产品在市场上具有很高的竞争力。因此,强烈推荐在需要高性能连接器的应用场景中采用BD050系列产品。

BD050-06-A-0-0500-L-D参数

参数
颜色 -
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 -
针脚数 6pin
类型 Bottom or Top Entry,Push-Pull,Receptacle
长*宽*高 2.9972mm(宽度)*5mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

BD050-06-A-0-0500-L-D厂商介绍

Global Connector Technology(GCT)是一家全球领先的连接器解决方案提供商,专注于为各种行业提供高性能的连接器产品。GCT的产品主要分为以下几类:

1. 高速连接器:用于高速数据传输,常见于数据中心、电信和高速网络设备。

2. 电源连接器:为电子设备提供稳定的电源连接,应用于工业自动化、汽车和消费电子。

3. 射频连接器:用于无线通信系统,如移动通信基站、**通信和**系统。

4. 光纤连接器:支持高速光信号传输,应用于光纤网络、医疗成像和*事通信。

5. 定制连接器:根据客户特定需求设计和制造的连接器,满足特定应用的定制化需求。

GCT的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 全球布局:在全球多个地区设有生产基地和销售网络,实现快速交付和本地化服务。

GCT致力于通过其高质量的连接器产品,帮助客户实现更高效、更可靠的连接解决方案。

BD050-06-A-0-0500-L-D数据手册

厂牌 PDF简要描述 下载
GLOBAL CONNECTOR TECHNOLOGY 矩形连接器 - 外壳 GLOBAL CONNECTOR TECHNOLOGY BD050-06-A-0-0500-L-D BD050-06-A-0-0500-L-D数据手册

BD050-06-A-0-0500-L-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
