AS7C4098A-12JCNTR

产品分类: 静态随机存储器(SRAM)
厂牌: ALLIANCE MEMORY
产品描述: 4Mb (256K x 16) 256 k x 16 4.5V 160mA 5.5V Parallel SOJ-44 贴片安装,黏合安装
供应商型号: ZT-AS7C4098A-12JCNTR
供应商: 海外现货
标准整包数: 1

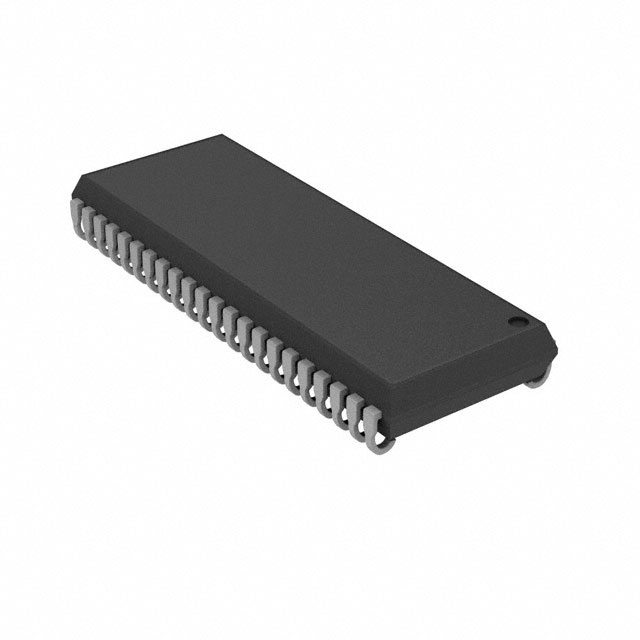

ALLIANCE MEMORY 静态随机存储器(SRAM) AS7C4098A-12JCNTR

AS7C4098A-12JCNTR概述

    AS7C4098A: 5.0 V 256 K × 16 CMOS SRAM 技术手册概述

    1. 产品简介


    AS7C4098A 是一种高性能的CMOS 4,194,304位静态随机存取存储器(SRAM),以262,144个字 × 16位的组织方式提供。这款存储器广泛应用于需要高速数据访问、低功耗及简单接口的场合。它主要用于高带宽需求的应用场景,例如计算机内存扩展和工业自动化系统等。

    2. 技术参数


    - 存储容量: 262,144 words × 16 bits (4,194,304 bits)
    - 最大地址访问时间: 10/12/15/20 ns
    - 最大输出使能访问时间: 5/6 ns
    - 最高操作电流: 180 mA(@10 ns)
    - 最高CMOS待机电流: 55 mW
    - 供电电压: 5.0 V
    - 温度范围: 商用(0°C 到 70°C)和工业(-40°C 到 85°C)
    - 封装: 44-Pin SOJ 和 TSOP 2

    3. 产品特点和优势


    AS7C4098A 的特点包括:
    - 易用性: 具备芯片使能(CE)和输出使能(OE)输入端,方便进行内存扩展。
    - 高速性: 最大地址访问时间为10ns,最高操作电流为180mA,可支持高速数据传输。
    - 低功耗: 待机时的最高功耗仅为55mW,显著减少能耗。
    - 多功能控制: 包含单独的字节读写控制,支持独立的高位和低位字节操作。
    - ESD保护: 提供超过2000伏的静电放电保护。
    - 兼容性: 兼容TTL和CMOS逻辑电平,可直接连接到各种数字系统中。

    4. 应用案例和使用建议


    AS7C4098A 可用于多种应用场合,如计算机内存扩展、高速数据缓冲区、工业控制系统等。对于需要大量快速存取数据的场景,可以考虑使用该产品。使用建议包括:
    - 硬件设计: 在电路设计中确保CE和OE引脚能够有效控制内存操作,避免总线竞争。
    - 软件编程: 在进行数据写入时,要确保OE和WE信号的正确设置,以保证数据的安全写入。

    5. 兼容性和支持


    AS7C4098A 可与各种TTL和CMOS兼容的电子元件或设备一起使用,以构建不同的数字系统。供应商提供了详尽的技术文档和支持服务,以帮助用户进行有效的开发和维护。

    6. 常见问题与解决方案


    常见问题:
    - 总线竞争: 当多个设备试图同时驱动同一个总线时可能会发生。
    - 电压不匹配: 使用不同供电电压的设备可能引起兼容性问题。

    解决方案:
    - 避免总线竞争: 确保外部设备只在OE或WE使能时驱动I/O端口。
    - 检查供电电压: 确认所有连接设备的供电电压一致,避免因电压差异导致的功能故障。

    7. 总结和推荐


    总体而言,AS7C4098A 是一款高效且易于集成的SRAM存储器,适合于多种高性能应用场合。其低功耗、高速度和多功能控制使其在市场上具有较强的竞争力。强烈推荐在需要高速数据访问和低功耗的系统中采用该产品。

AS7C4098A-12JCNTR参数

参数
最小工作供电电压 4.5V
组织 256 k x 16
数据总线宽度 -
接口类型 Parallel
存储容量 4Mb (256K x 16)
最大供电电流 160mA
最大时钟频率 -
最大工作供电电压 5.5V
通用封装 SOJ-44
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AS7C4098A-12JCNTR厂商介绍

Alliance Memory是一家专注于提供广泛的半导体存储解决方案的公司,其产品包括静态随机存取存储器(SRAM)、动态随机存取存储器(DRAM)、闪存(Flash)和可擦写可编程只读存储器(EPROM)。这些产品广泛应用于消费电子、工业控制、汽车电子、医疗设备、通信设备和计算机等领域。

Alliance Memory的产品分类主要包括:
1. SRAM:提供高速、低功耗的存储解决方案,适用于需要快速数据访问的应用。
2. DRAM:提供大容量存储,适用于需要存储大量数据的应用。
3. Flash:提供非易失性存储,适用于需要在断电后保持数据的应用。
4. EPROM:提供可擦写可编程存储,适用于需要频繁更新数据的应用。

Alliance Memory的优势在于:
1. 丰富的产品线:提供多种类型的存储解决方案,满足不同客户的需求。
2. 高性能:产品具有高速、低功耗、高可靠性等特点。
3. 定制服务:根据客户需求提供定制化的存储解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决技术问题。

AS7C4098A-12JCNTR数据手册

厂牌 PDF简要描述 下载
ALLIANCE MEMORY 静态随机存储器(SRAM) ALLIANCE MEMORY AS7C4098A-12JCNTR AS7C4098A-12JCNTR数据手册

AS7C4098A-12JCNTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
