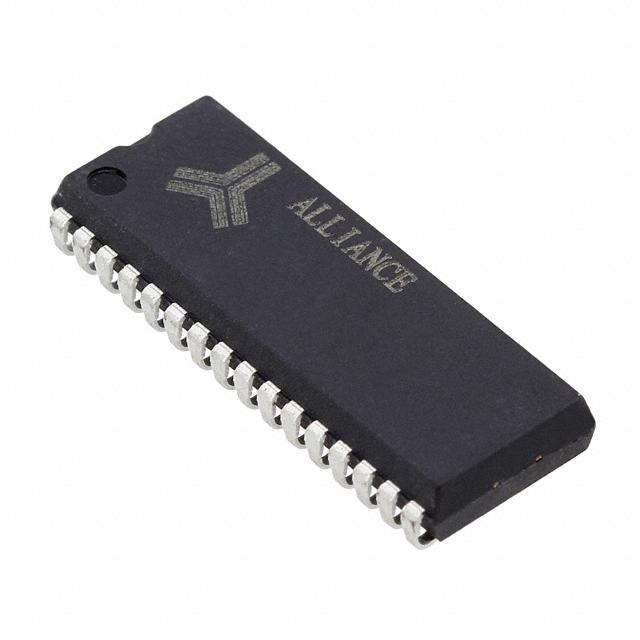

AS7C1025B-12TJC N

产品分类: 静态随机存储器(SRAM)
厂牌: ALLIANCE MEMORY
产品描述: 1Mb (128K x 8) 128 k x 8 4.5V 100mA 5.5V Parallel SOJ-32 贴片安装
供应商型号:
供应商:
标准整包数: 0
ALLIANCE MEMORY 静态随机存储器(SRAM) AS7C1025B-12TJC N

AS7C1025B-12TJC N概述


    产品简介


    AS7C1025B 是一款高性能的CMOS静态随机存取存储器(SRAM),组织结构为131,072 x 8位(即1,048,576位)。它主要应用于需要快速数据访问、低功耗和简单接口的内存系统中。AS7C1025B 具有多种型号,可适用于商业和工业温度范围,广泛用于计算机、网络通信设备和其他电子设备的内存扩展。

    技术参数


    - 存储容量: 1,048,576位
    - 组织结构: 131,072 x 8位
    - 最大地址访问时间: 10/12/15/20 ns
    - 最大输出使能访问时间: 5/6/7/8 ns
    - 最高工作电流: 110/100/90/80 mA
    - 最大待机电流: 50/45/45/40 mA
    - 输入泄漏电流: -1至1 μA
    - 输出电压:
    - VOL (IOL = 8 mA): -0.4 V
    - VOH (IOH = -4 mA): 2.4 V
    - 输入电容: 5 pF
    - I/O电容: 7 pF
    - 供电电压: 4.5 - 5.5 V
    - 工作温度范围:
    - 商业级: 0 - 70°C
    - 工业级: -40 - 85°C

    产品特点和优势


    AS7C1025B 的核心优势包括:
    - 高可靠性: ESD保护高达2000伏,Latch-up电流大于200mA。
    - 低功耗: 待机电流仅为55mW,活动模式下电流也得到了有效控制。
    - 高性能: 高速读写操作,适用于高负载应用场景。
    - 易于扩展: 提供了芯片使能(CE)和输出使能(OE)输入,便于实现多级内存系统扩展。

    应用案例和使用建议


    应用案例
    AS7C1025B 常用于高性能计算、工业自动化控制系统和通信设备中,以实现高速数据处理和存储需求。例如,在网络交换机中,它可以作为缓存模块来提高数据传输速率。
    使用建议
    1. 电源管理: 确保稳定的5V供电电压,以避免电压波动导致的工作不稳定。
    2. 信号完整性: 注意信号线的长度和布局,以减少信号反射和干扰。
    3. 散热设计: 在高负载情况下,注意散热设计,以确保设备正常工作。

    兼容性和支持


    AS7C1025B 支持常见的JEDEC标准封装,包括32-pin SOJ(300 mil和400 mil)。对于不同的应用需求,可以选购不同型号的AS7C1025B(10 ns、12 ns、15 ns和20 ns)。Alliance Memory Inc.提供了详尽的技术支持和文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 设备无法启动
    - 解决办法: 检查供电电压是否稳定,确保接地良好。
    2. 问题: 输出信号不稳定
    - 解决办法: 检查信号线的长度和布局,必要时增加去耦电容以减少噪声。
    3. 问题: 设备在高温环境下表现不佳
    - 解决办法: 使用工业级型号,并在设计中加入散热措施。

    总结和推荐


    AS7C1025B 是一款性能优越的SRAM,具有低功耗、高可靠性和易扩展等特点。它适合用于需要高性能、高可靠性的应用场景。强烈推荐在需要高速数据处理和存储的系统中使用该产品。

AS7C1025B-12TJC N参数

参数
存储容量 1Mb (128K x 8)
最大供电电流 100mA
最大时钟频率 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
组织 128 k x 8
数据总线宽度 -
接口类型 Parallel
通用封装 SOJ-32
安装方式 贴片安装
零件状态 在售
包装方式 管装

AS7C1025B-12TJC N厂商介绍

Alliance Memory是一家专注于提供广泛的半导体存储解决方案的公司,其产品包括静态随机存取存储器(SRAM)、动态随机存取存储器(DRAM)、闪存(Flash)和可擦写可编程只读存储器(EPROM)。这些产品广泛应用于消费电子、工业控制、汽车电子、医疗设备、通信设备和计算机等领域。

Alliance Memory的产品分类主要包括:
1. SRAM:提供高速、低功耗的存储解决方案,适用于需要快速数据访问的应用。
2. DRAM:提供大容量存储,适用于需要存储大量数据的应用。
3. Flash:提供非易失性存储,适用于需要在断电后保持数据的应用。
4. EPROM:提供可擦写可编程存储,适用于需要频繁更新数据的应用。

Alliance Memory的优势在于:
1. 丰富的产品线:提供多种类型的存储解决方案,满足不同客户的需求。
2. 高性能:产品具有高速、低功耗、高可靠性等特点。
3. 定制服务:根据客户需求提供定制化的存储解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决技术问题。

AS7C1025B-12TJC N数据手册

厂牌 PDF简要描述 下载
ALLIANCE MEMORY 静态随机存储器(SRAM) ALLIANCE MEMORY AS7C1025B-12TJC N AS7C1025B-12TJC N数据手册

AS7C1025B-12TJC N封装设计

查看详情并下载
Symbol
Footprint
3D Model
