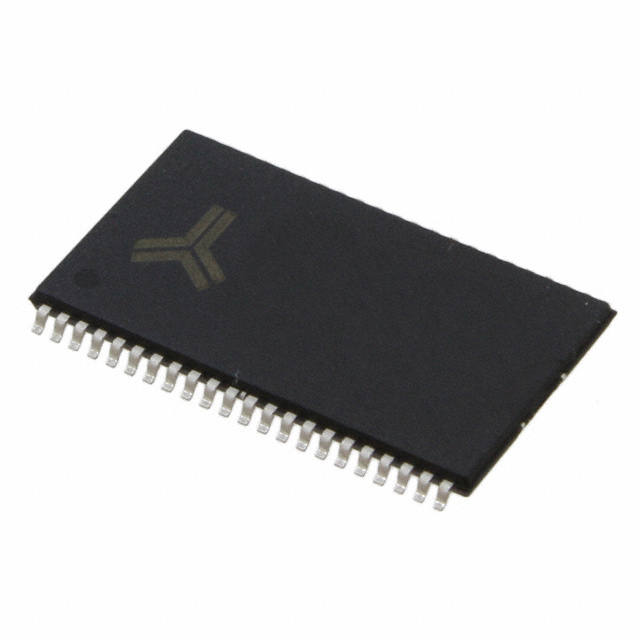

AS7C34096A-15TINTR

产品分类: 静态随机存储器(SRAM)
厂牌: ALLIANCE MEMORY
产品描述: 4Mb (512K x 8) 512 k x 8 3V 140mA 3.6V Parallel TSOP 贴片安装,黏合安装
供应商型号: ZT-AS7C34096A-15TINTR
供应商: 海外现货
标准整包数: 1
ALLIANCE MEMORY 静态随机存储器(SRAM) AS7C34096A-15TINTR

AS7C34096A-15TINTR概述


    产品简介


    AS7C34096A 高速 CMOS SRAM
    AS7C34096A 是一款高性能的 CMOS 静态随机存取存储器(SRAM),组织形式为 524,288 字 × 8 位,容量为 4,194,304 比特。它适用于需要快速数据访问、低功耗及简单接口的应用场合。此产品广泛应用于工业和商业温度范围内,具备多种封装形式和不同的引脚配置,包括 36 引脚 SOJ 和 44 引脚 TSOP 2 封装。

    技术参数


    - 组织形式: 524,288 字 × 8 位
    - 地址访问时间: 10 ns 至 20 ns
    - 输出使能访问时间: 4 ns 至 7 ns
    - 最大工作电流:
    - 工业级: 110 mA 至 180 mA
    - 商用级: 100 mA 至 170 mA
    - 最大 CMOS 待机电流: 8 mA
    - 功耗:
    - 活动状态: 650 mW(最大值)
    - 待机状态: 28.8 mW(最大值)
    - 电压范围: 3.0 V 至 3.6 V
    - 输入泄漏电流: –1 µA
    - 输出泄漏电流: –1 µA
    - 输入容抗: 5 pF
    - 输出容抗: 7 pF

    产品特点和优势


    1. 高速度: 支持 10 ns 至 20 ns 的地址访问时间和 4 ns 至 7 ns 的输出使能访问时间,适合高性能应用。
    2. 低功耗: 在待机状态下仅消耗 28.8 mW 的最大功率,活动状态下消耗 650 mW 的最大功率。
    3. 易于扩展: 内置芯片选择输入(CE)和输出使能输入(OE),便于多芯片内存系统的扩展。
    4. 高可靠性: 提供超过 2000 伏的静电放电(ESD)保护,保证了在恶劣环境下的稳定运行。
    5. 兼容性: 支持 JEDEC 标准封装,确保与各种系统和设备的兼容性。

    应用案例和使用建议


    应用案例
    - 数据中心服务器: AS7C34096A 可以用于存储服务器的缓存,加速数据读写速度。
    - 工业控制设备: 由于其宽泛的工作温度范围,非常适合于工业自动化和控制系统。
    - 嵌入式系统: 由于其小体积和低功耗特性,适合于嵌入式系统的应用,如物联网设备。
    使用建议
    - 电源管理: 在设计电源电路时,注意电源电压的稳定性和容差,避免电压波动影响设备性能。
    - 信号完整性: 设计 PCB 时应注意信号线的阻抗匹配,减少信号反射和干扰。
    - 散热设计: 特别是在大电流和高频率操作时,要注意设备的散热问题,避免过热影响性能。

    兼容性和支持


    - 兼容性: AS7C34096A 支持 JEDEC 标准的 36 引脚 SOJ 和 44 引脚 TSOP 2 封装,易于与其他标准器件进行替换和兼容。
    - 支持和服务: Alliance Semiconductor 提供详尽的技术文档和支持服务,包括产品手册、设计指南和技术支持热线,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题: 如何正确设置引脚?
    - 解决方案: 确保芯片选择(CE)和输出使能(OE)引脚按照指定的方式连接。如果设备处于读模式,CE 和 OE 应该是低电平;如果是写模式,CE 应该是低电平,而 WE 应该是低电平。

    2. 问题: 如何避免数据传输时出现冲突?
    - 解决方案: 在进行读操作时,必须在将数据输出到 I/O 端口之前禁用输出使能(OE)。在进行写操作时,必须在禁止输出后将数据写入输入端口。
    3. 问题: 如何判断设备是否进入待机模式?
    - 解决方案: 当芯片选择(CE)引脚为高电平时,设备自动进入待机模式,此时设备的最大功耗仅为 28.8 mW。

    总结和推荐


    AS7C34096A 高速 CMOS SRAM凭借其高速度、低功耗、易扩展等特点,在各类高性能存储应用中表现优异。它的宽温范围和可靠性使其成为工业和商业应用的理想选择。无论是数据中心、工业控制系统还是嵌入式系统,AS7C34096A 都是一个值得信赖的选择。我们强烈推荐此产品用于需要高性能存储器的应用场景。

AS7C34096A-15TINTR参数

参数
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 3V
组织 512 k x 8
数据总线宽度 -
接口类型 Parallel
存储容量 4Mb (512K x 8)
最大供电电流 140mA
通用封装 TSOP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AS7C34096A-15TINTR厂商介绍

Alliance Memory是一家专注于提供广泛的半导体存储解决方案的公司,其产品包括静态随机存取存储器(SRAM)、动态随机存取存储器(DRAM)、闪存(Flash)和可擦写可编程只读存储器(EPROM)。这些产品广泛应用于消费电子、工业控制、汽车电子、医疗设备、通信设备和计算机等领域。

Alliance Memory的产品分类主要包括:
1. SRAM:提供高速、低功耗的存储解决方案,适用于需要快速数据访问的应用。
2. DRAM:提供大容量存储,适用于需要存储大量数据的应用。
3. Flash:提供非易失性存储,适用于需要在断电后保持数据的应用。
4. EPROM:提供可擦写可编程存储,适用于需要频繁更新数据的应用。

Alliance Memory的优势在于:
1. 丰富的产品线:提供多种类型的存储解决方案,满足不同客户的需求。
2. 高性能:产品具有高速、低功耗、高可靠性等特点。
3. 定制服务:根据客户需求提供定制化的存储解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决技术问题。

AS7C34096A-15TINTR数据手册

厂牌 PDF简要描述 下载
ALLIANCE MEMORY 静态随机存储器(SRAM) ALLIANCE MEMORY AS7C34096A-15TINTR AS7C34096A-15TINTR数据手册

AS7C34096A-15TINTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
