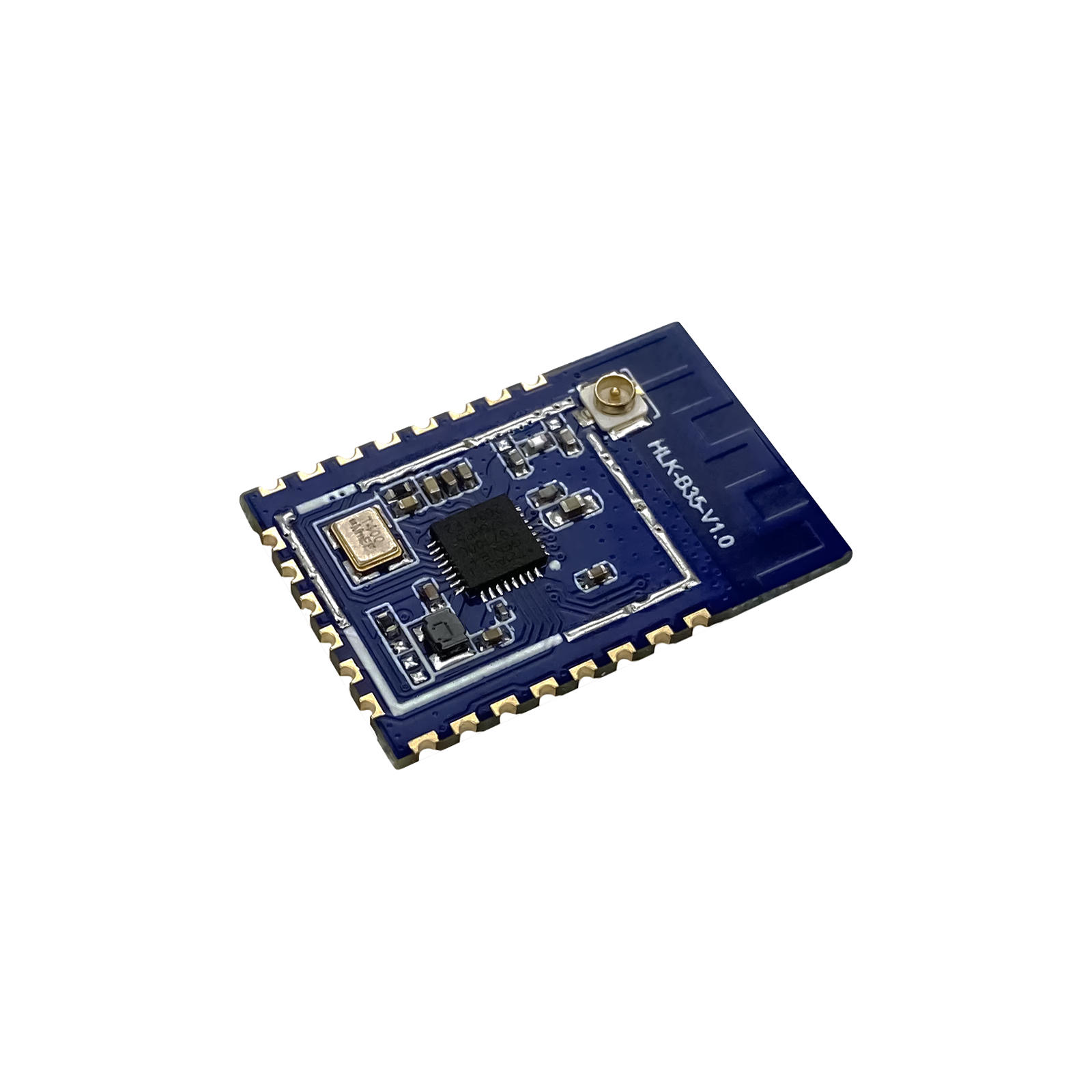

HLK-B35

产品分类: 蓝牙模块
产品描述: 内置PCB天线,支持外接I-PEX天线,硬件支持SPI、UART、PWM、GPIO、I2C等接口,支持IEEE 802.11 b/g/n无线标准,BLE5.0协议,可协助实现WiFi快速配网
供应商型号: 14M-HLK-B35
供应商: 云汉优选
标准整包数: 1
HI-LINK/深圳海凌科电子 蓝牙模块 HLK-B35

HLK-B35概述

    HLK-B35 使用手册

    1. 产品简介


    1.1. 概述
    HLK-B35 是深圳市海凌科电子有限公司推出的一款低成本嵌入式 UART-WIFI(串口-无线网)模块。这款模块采用 Wi-Fi + BLE(低功耗蓝牙)组合设计,适用于低功耗和高性能的应用开发。它是一款符合网络标准的嵌入式模块,内嵌 TCP/IP 协议栈,使得用户可以在无需更改任何配置的情况下,将传统的串口设备通过 Internet 进行数据传输,提供了完整的快速解决方案。
    1.2. 产品特性
    - 无线子系统:支持 2.4G 无线电,Wi-Fi 802.11b/g/n 和 BLE 5.0 基带/MAC 设计。
    - 微控制器:带 FPU 的 32 位 RISC CPU,高速缓存和存储器电源管理单元。
    - DFS 主频:支持从 1MHz 到 192MHz。
    - 内存:276KB RAM,128KB ROM,1KB eFus,1M 嵌入式 Flash 闪存。
    - 电源电压:支持 2.1-3.63V,典型值为 3.3V。
    - BLE 助力 Wi-Fi 配网:支持 AP/STA 和 BLE 共存模式。
    - 外设接口:1SPI 主/从,2UART,5PWM,16GPIO,1IIC 主/从,1SDIO2.0 从。
    - 安全性:AES 128/192/256 位加密引擎,真随机数发生器 (TRNG),公钥加速器 (PKA)。
    - 应用领域:广泛应用于物联网。
    1.3. 性能和电气参数
    | 参数 | 型号 | 封装 | Wi-Fi | 蓝牙 | 硬件 | 工作电压 | GPIO驱动能力 | 工作电流 | 空载电流 | 工作温度 |

    | 型号 | HLK-B35 | 直插 | IEEE 802.11 b/g/n | 频率范围:2402~2480MHz | 1SPI,2UART,5PWM,16GPIO,1IIC,1SDIO | 2.1-3.63V,典型值 3.3V | Max:12.8 mA | ≥800mA | 44mA | -40℃~85℃ |
    1.4. 产品封装尺寸及管脚定义
    HLK-B35 模块采用直插封装,具体尺寸和管脚定义参见产品手册。
    1.5. 引脚介绍
    HLK-B35 模块包含多个引脚,详细功能见表2。
    1.6. 系统框图
    模块架构图展示了 HLK-B35 的整体设计结构。
    1.7. 测试底板介绍
    模块配备了测试底板,便于调试和测试。
    2. 功能描述
    2.1. WIFI 指示灯闪烁描述
    模块通过 LED 指示灯的不同闪烁模式来表示不同的工作状态。
    2.2. 串口转 WIFI STA
    模块可将串口数据转换为 Wi-Fi 数据,实现设备联网。
    2.3. 串口转 WIFI AP
    手机、PC 等 Wi-Fi 设备可通过 Wi-Fi 连接到模块,实现数据传输。
    2.4. 串口工作状态转换
    模块上电默认为透传模式,通过拉低引脚 ES0 可进入 AT 指令模式。
    2.5. 串口-网络数据转换
    模块可作为 TCP Server 或 TCP Client,并支持 UDP 模式。
    3. AT 指令使用说明
    通过 AT 指令可配置模块的各项参数。
    4. AT 指令控制代码例程
    提供了查询配置信息、配置模块作为客户端、配置模块作为服务端和恢复出厂设置的代码示例。
    5. 蓝牙配网及数据透传
    介绍了蓝牙配网和蓝牙透传的功能和步骤。
    6. 模块功耗实测数据
    提供了 STA 模式、AP 模式下的功耗数据。

    7. 常见问题与解决方案


    列出了常见问题及其解决方案。

    总结和推荐


    HLK-B35 模块以其低廉的成本、强大的功能和广泛的适用性在市场上具有较高的竞争力。其多样的通信方式和灵活的配置选项使其成为 IoT 应用的理想选择。综合考虑其功能、成本和易用性,我强烈推荐这款模块用于各类物联网项目。

HLK-B35参数

参数
支持协议 Wi-Fi802.11b/g/n 和 BLE5.0
功耗 -
工作电压 DC 2.1~3.63V 典型值 3.3V
发射功率 -
接收电流 -
灵敏度 -97dBm
芯片平台 -
接口 1*SPI主/从,2*UART,5*PWM,16*GPIO,1*IIC主/从,1*SDIO2.0从
发射电流 ≥800mA
天线形式 I-PEX 连接器和板载PCB天线
长*宽*高 24mm(长度)*16mm(宽度)
应用等级 工业级

HLK-B35厂商介绍

Hi-Link公司是一家高科技企业,专注于提供先进的连接解决方案。公司主营产品包括:

1. 数据通信设备:包括路由器、交换机等,用于网络数据传输和交换。
2. 无线通信产品:如Wi-Fi模块、蓝牙设备等,支持无线数据通信。
3. 工业互联产品:包括工业以太网交换机、串口服务器等,应用于工业自动化和智能制造。
4. 物联网解决方案:提供传感器、网关等设备,支持智能城市、智能家居等应用。

Hi-Link的优势在于:
- 技术创新:持续投入研发,拥有多项专利技术。
- 定制服务:根据客户需求提供个性化解决方案。
- 质量保证:严格的质量控制流程,确保产品可靠性。
- 全球服务网络:在全球多个国家和地区设有服务点,提供快速响应和支持。

HLK-B35数据手册

厂牌 PDF简要描述 下载
HI-LINK/深圳海凌科电子 蓝牙模块 HI-LINK/深圳海凌科电子 HLK-B35 HLK-B35数据手册

HLK-B35封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.625
30+ ¥ 8.28
100+ ¥ 8.142
1000+ ¥ 7.935
库存: 639
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.62
