首页  >  产品百科  >  ULC052510BP10

ULC052510BP10

产品分类: TVS二极管/ESD抑制器
产品描述: 50W 18V 6V DFN-2510-10 贴片安装
供应商型号: ULC052510BP10 DFN2510P10
供应商: 期货订购
标准整包数: 1
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 ULC052510BP10

ULC052510BP10概述

    电子元器件产品技术手册:ULTRA LOW CAPACITANCE TVS DIODE ARRAY

    产品简介


    ULTRA LOW CAPACITANCE TVS DIODE ARRAY(超低电容瞬态电压抑制二极管阵列)是一种用于保护电子设备免受静电放电(ESD)和其他过电压冲击的高性能半导体元件。该产品具有超低漏电流(nA级别)、高操作电压(5V)和低钳位电压的特点,适用于多种高速接口和敏感电路。其典型应用包括USB 2.0/3.1、HDMI 2.0、DVI、10/100/1000以太网、SIM卡接口及笔记本电脑等设备。

    技术参数


    | 参数名称 | 符号 | 值 | 单位 |
    ||
    | 峰值脉冲功率(8/20µs) | Ppp | 50 | W |
    | 静电放电(IEC 61000-4-2) | VESD | ±17 | kV |
    | 工作温度范围 | TJ | -55~+125 | °C |
    | 存储温度范围 | TSTJ | -55~+150 | °C |
    | 反向工作电压 | VRWM | 5 | V |
    | 击穿电压 | VBR | 6 | V |
    | 最大工作电流 | IT | 1 | mA |
    | 钳位电压(1A) | VC | 18 | V |
    | 泄漏电流(最大) | IR | 2.5 | µA |
    | 电容(典型值) | C | 2.5 | pF |

    产品特点和优势


    1. 超低漏电流:确保对信号传输无干扰,尤其适合高灵敏度应用。
    2. 高性能ESD防护:符合IEC 61000-4-2标准,提供±17kV的空气放电和±15kV的接触放电保护。
    3. 低钳位电压:有效减少设备受到过电压损害的风险。
    4. 环保设计:RoHS合规,符合行业绿色生产标准。
    5. 宽广的工作温度范围:适应恶劣环境下的稳定运行。

    应用案例和使用建议


    - USB接口保护:在USB 3.1应用中,建议合理布局以最小化寄生电感影响,增强防浪涌能力。
    - 视频接口防护:如HDMI 2.0和DVI,需注意信号完整性并遵循推荐的PCB布局指导。
    - 网络通信设备:对于以太网端口,确保接地良好且采用适当的滤波措施。

    兼容性和支持

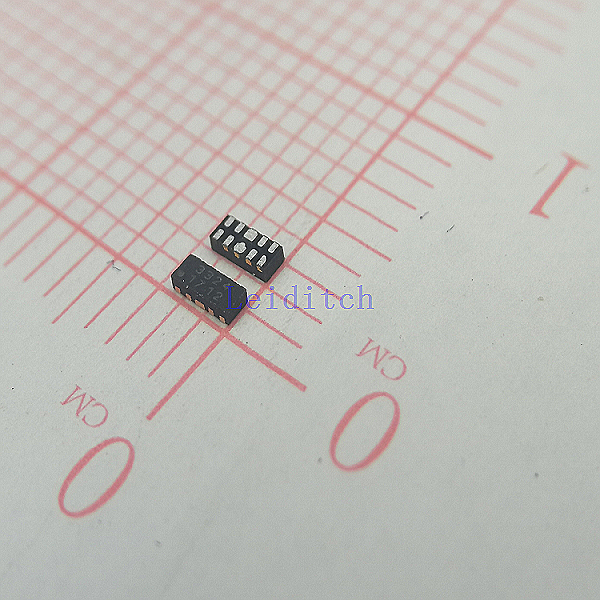

    该产品封装为DFN2510P10,尺寸紧凑,便于集成到小型化设计中。它与主流PCB制程兼容,并且可通过自动化生产设备进行大规模装配。上海雷迪泰克电子有限公司提供全面的技术支持和服务保障,包括详细的布局指南和技术文档下载。

    常见问题与解决方案


    1. 问题:安装后发现组件失效?
    - 解决方案:检查焊接质量和回流曲线设置是否正确;若仍存在问题,请联系供应商获取进一步协助。
    2. 问题:出现异常发热现象?
    - 解决方案:确认是否超出额定功率范围,必要时调整系统负载或添加散热片。

    总结和推荐


    ULTRA LOW CAPACITANCE TVS DIODE ARRAY凭借其卓越的技术性能,在高速数据传输和敏感电子设备保护方面表现出色。无论是面对严苛的工业环境还是消费级电子产品市场,它都能展现出强大的竞争力。综上所述,我们强烈推荐此款产品给需要高效ESD防护解决方案的专业人士。如有需求,请访问www.leiditech.com或直接联系技术支持团队获取更多资讯。

ULC052510BP10参数

参数
峰值脉冲功率 50W
极性 -
工作电压 -
箝位电压 18V
击穿电压 6V
峰值脉冲电流 -
通用封装 DFN-2510-10
安装方式 贴片安装

ULC052510BP10厂商介绍

Leiditech(雷迪泰克)是一家专注于智能传感器技术的高科技企业,致力于研发和生产各类高性能传感器产品。公司主营产品包括但不限于:

1. 光电传感器:用于检测物体的存在和位置,广泛应用于自动化设备、机器人、智能交通等领域。
2. 接近传感器:用于检测物体的接近程度,常用于工业自动化、汽车制造等行业。
3. 光纤传感器:以其高精度和抗干扰能力,被广泛应用于精密测量、环境监测等场合。
4. 视觉传感器:通过图像识别技术,实现对物体的识别、定位和测量,广泛应用于智能制造、质量检测等领域。

Leiditech的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 产品性能:产品具有高灵敏度、高稳定性和高可靠性,满足严苛工业环境需求。
- 定制服务:提供定制化解决方案,满足客户特定应用需求。
- 全球布局:拥有广泛的国际销售网络,产品远销全球多个国家和地区。

Leiditech以其卓越的技术和服务,为客户提供高质量的传感器解决方案,助力各行各业实现智能化升级。

ULC052510BP10数据手册

厂牌 PDF简要描述 下载
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 LEIDITECH/上海雷卯电子 ULC052510BP10 ULC052510BP10数据手册

ULC052510BP10封装设计

查看详情并下载
Symbol
Footprint
3D Model
