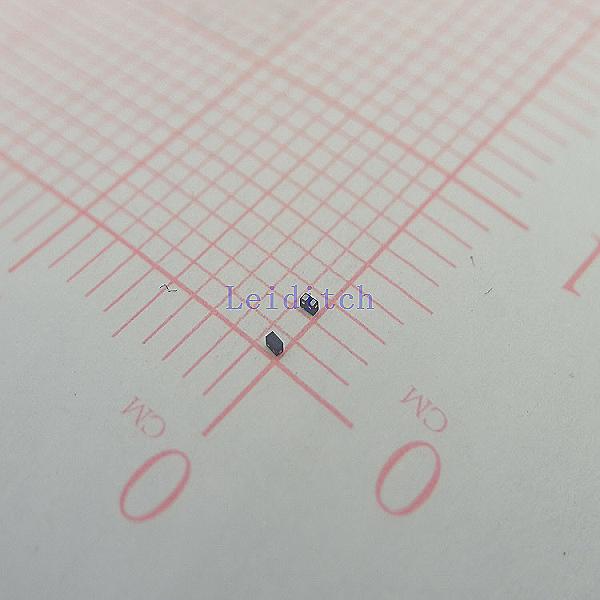

ULC0521C

产品分类: TVS二极管/ESD抑制器
产品描述: 125W 5A 12V 6V 0201
供应商型号: 14M-ULC0521C 0201
供应商: 云汉优选
标准整包数: 1
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 ULC0521C

ULC0521C概述

    ULC0521C 1-Line Ultra Low Capacitance Bi-directional TVS Diode 技术手册解析

    产品简介


    ULC0521C 是一款由莱迪泰克电子有限公司生产的瞬态电压抑制二极管(TVS二极管)。它采用DFN0603 封装,以其超小体积、低电容和低漏电流等特点著称。该产品主要用于手机、MP3播放器、数码相机等便携式电子设备的保护。此外,ULC0521C 还符合RoHS标准,并通过了多项国际安全认证,确保其在严苛环境下的可靠性能。

    技术参数


    - 峰值脉冲功率:8/20µs 脉冲波形下为125W。
    - 静电放电防护能力:
    - 空气放电:±20kV
    - 接触放电:±20kV
    - 工作温度范围:-55°C 到 +125°C
    - 存储温度范围:-55°C 到 +150°C
    - 反向电压(典型值):5V
    - 击穿电压(典型值):6V
    - 正向电流(典型值):1mA
    - 钳位电压@1A:12V
    - 反向电流@最大反向电压:25µA
    - 电容(典型值):0.25pF

    产品特点和优势


    - 超低电容:0.25pF 的典型电容使得 ULC0521C 在高频率信号保护应用中表现优异。
    - 低漏电流:纳安级别的漏电流保证了其在敏感电路中的低功耗特性。
    - 宽工作温度范围:从 -55°C 到 +125°C 的工作温度范围使其适用于各种极端环境条件。
    - 符合多种国际标准:ULC0521C 符合 IEC 61000-4-2 (ESD) 和 IEC61000-4-4 (EFT) 免疫测试标准,提高了其在多种应用中的可靠性。
    - 合规环保:符合RoHS标准,体现了公司在环保和可持续发展方面的承诺。

    应用案例和使用建议


    - 便携式电子产品:如手机、MP3播放器和数码相机,这些设备对尺寸和性能都有严格要求。ULC0521C 的超小型封装和低电容特性使其非常适合此类应用。
    - 车载电子系统:车规级应用中,ULC0521C 的高可靠性使其能够承受车内复杂且多变的环境条件。
    - 工业自动化设备:在工业环境中,ULC0521C 的广泛工作温度范围使得它能够在高温或低温环境中稳定工作。

    使用建议:
    - 布局设计:在 PCB 布局时,尽量将 ULC0521C 靠近需要保护的电路,以减少寄生电感和提高保护效果。
    - 测试与验证:在首次使用前,建议进行充分的测试和验证,以确保其在特定应用中的性能满足要求。

    兼容性和支持


    - 兼容性:ULC0521C 具有良好的兼容性,可以与多种主流电子产品相集成。
    - 技术支持:莱迪泰克提供详尽的技术文档和支持服务,确保用户能够充分利用其产品优势。

    常见问题与解决方案


    - 问题一:如何判断 ULC0521C 是否已损坏?
    - 解决方案:检查 ULC0521C 的钳位电压是否正常。如果钳位电压明显偏离额定值,则可能已经受损。
    - 问题二:如何避免过高的热应力?
    - 解决方案:在安装过程中注意散热设计,使用散热片或风扇帮助散热,避免长期运行于极限温度条件下。
    - 问题三:如何确定 ULC0521C 的正确放置位置?
    - 解决方案:参考制造商提供的建议布线指南,确保 ULC0521C 位于易受瞬态电压冲击的位置附近。

    总结和推荐


    综上所述,ULC0521C 作为一款超小型、低电容的双向瞬态电压抑制二极管,在便携式设备、车载电子系统及工业自动化等领域具有显著的应用优势。其卓越的电性能和广泛的温度适应性,加上丰富的技术支持和完善的售后保障,使得该产品在市场上具备很强的竞争力。对于需要高效瞬态电压保护的应用,我们强烈推荐选用 ULC0521C。

ULC0521C参数

参数
击穿电压 6V
峰值脉冲电流 5A
峰值脉冲功率 125W
极性 -
工作电压 -
箝位电压 12V
通用封装 0201

ULC0521C厂商介绍

Leiditech(雷迪泰克)是一家专注于智能传感器技术的高科技企业,致力于研发和生产各类高性能传感器产品。公司主营产品包括但不限于:

1. 光电传感器:用于检测物体的存在和位置,广泛应用于自动化设备、机器人、智能交通等领域。
2. 接近传感器:用于检测物体的接近程度,常用于工业自动化、汽车制造等行业。
3. 光纤传感器:以其高精度和抗干扰能力,被广泛应用于精密测量、环境监测等场合。
4. 视觉传感器:通过图像识别技术,实现对物体的识别、定位和测量,广泛应用于智能制造、质量检测等领域。

Leiditech的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 产品性能:产品具有高灵敏度、高稳定性和高可靠性,满足严苛工业环境需求。
- 定制服务:提供定制化解决方案,满足客户特定应用需求。
- 全球布局:拥有广泛的国际销售网络,产品远销全球多个国家和地区。

Leiditech以其卓越的技术和服务,为客户提供高质量的传感器解决方案,助力各行各业实现智能化升级。

ULC0521C数据手册

厂牌 PDF简要描述 下载
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 LEIDITECH/上海雷卯电子 ULC0521C ULC0521C数据手册

ULC0521C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.238
50+ ¥ 0.224
150+ ¥ 0.1999
500+ ¥ 0.1498
10000+ ¥ 0.1442
30000+ ¥ 0.14
库存: 198
起订量: 5 增量: 10000
交货地:
最小起订量为:5
合计: ¥ 1.19
