NUP4201MR6T1G

产品分类: TVS二极管/ESD抑制器
产品描述: 5V 单向 200W 5A 28V 6V SOT-26 贴片安装
供应商型号: 14M-NUP4201MR6T1G
供应商: 云汉优选
标准整包数: 1

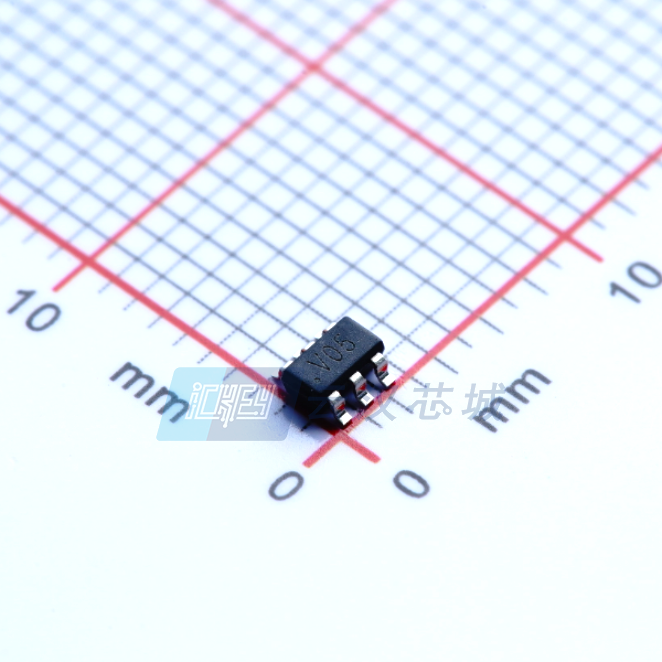

LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 NUP4201MR6T1G

NUP4201MR6T1G概述

    # NUP4201MR6T1G低压电容TVS二极管阵列

    产品简介


    NUP4201MR6T1G是一款设计用于保护高速数据线和电源线路的低压电容TVS二极管阵列。它特别适用于需要极低泄漏电流和低钳位电压的应用场合。产品具有极低的漏电流(纳安级别),适合操作电压为5V的环境。其广泛应用于USB 2.0、数字视频接口(DVI)、机顶盒、数字电视、SIM卡端口和笔记本电脑等领域。

    技术参数


    - 峰值脉冲功率:350W(8/20µs)
    - 静电放电(ESD)等级:符合IEC 61000-4-2标准,空气放电±20kV,接触放电±20kV
    - 电磁瞬变注入(EFT):40A(5/50ns)
    - 雷击(Lightning):5A(8/20µs)
    - 工作电压:最高可达5V
    - 反向工作电压:5V
    - 钳位电压:
    - IPP=1A时,钳位电压为15V
    - IPP=5A时,钳位电压为28V
    - 击穿电压:6V(IT=1mA)
    - 反向漏电流:1µA(VRWM=5V)
    - 结电容:0.5pF(V=0V, f=1MHz)

    产品特点和优势


    - 超低泄漏电流:纳安级别,对信号完整性无负面影响。
    - 低钳位电压:有效防止受保护器件受到过电压损坏。
    - 符合多项国际标准:如IEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-5等,确保可靠性。
    - 环保材料:符合RoHS标准,绿色生产。
    - 卓越的电气特性:能够处理高能量瞬态事件,保证系统稳定运行。

    应用案例和使用建议


    应用案例
    1. USB 2.0端口保护:连接至VCC,以提供数据和电源线路的保护。
    2. DVI视频接口保护:使用内部TVS二极管作为参考,提供高达8kV接触和15kV空气放电保护。
    3. 10/100以太网保护:在差分模式下提供高能瞬态保护,确保信号传输的完整性。
    使用建议
    - 在安装过程中,确保PIN 2(REF1)直接接地,以减少寄生电感。
    - 当没有正向电源参考可用时,可以利用内部TVS二极管作为参考。

    兼容性和支持


    NUP4201MR6T1G适用于多种不同类型的电子设备和系统,包括但不限于USB端口、视频接口和以太网设备。它通过多种方式与其他元件兼容,适用于各种电路配置。制造商提供了详尽的技术文档和支持,确保用户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 问题:如何正确选择安装位置?
    - 解决方案:将PIN 2直接连接到板上的地平面,并保持路径尽可能短以减少寄生电感。

    2. 问题:如何确保最佳的保护效果?
    - 解决方案:选择合适的安装方式,根据应用需求决定是否需要加电阻隔离或采用其他方式。

    总结和推荐


    NUP4201MR6T1G凭借其出色的电气特性、超低泄漏电流和低钳位电压,是高速数据线和电源线路保护的理想选择。其在多个应用领域的优异表现使其成为市场上同类产品的领先者之一。我们强烈推荐该产品给需要高性能瞬态电压抑制保护的电子设备制造商和用户。

NUP4201MR6T1G参数

参数
箝位电压 28V
击穿电压 6V
峰值脉冲电流 5A
峰值脉冲功率 200W
极性 单向
工作电压 5V
通用封装 SOT-26
安装方式 贴片安装

NUP4201MR6T1G厂商介绍

Leiditech(雷迪泰克)是一家专注于智能传感器技术的高科技企业,致力于研发和生产各类高性能传感器产品。公司主营产品包括但不限于:

1. 光电传感器:用于检测物体的存在和位置,广泛应用于自动化设备、机器人、智能交通等领域。
2. 接近传感器:用于检测物体的接近程度,常用于工业自动化、汽车制造等行业。
3. 光纤传感器:以其高精度和抗干扰能力,被广泛应用于精密测量、环境监测等场合。
4. 视觉传感器:通过图像识别技术,实现对物体的识别、定位和测量,广泛应用于智能制造、质量检测等领域。

Leiditech的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 产品性能:产品具有高灵敏度、高稳定性和高可靠性,满足严苛工业环境需求。
- 定制服务:提供定制化解决方案,满足客户特定应用需求。
- 全球布局:拥有广泛的国际销售网络,产品远销全球多个国家和地区。

Leiditech以其卓越的技术和服务,为客户提供高质量的传感器解决方案,助力各行各业实现智能化升级。

NUP4201MR6T1G数据手册

厂牌 PDF简要描述 下载
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 LEIDITECH/上海雷卯电子 NUP4201MR6T1G NUP4201MR6T1G数据手册

NUP4201MR6T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
