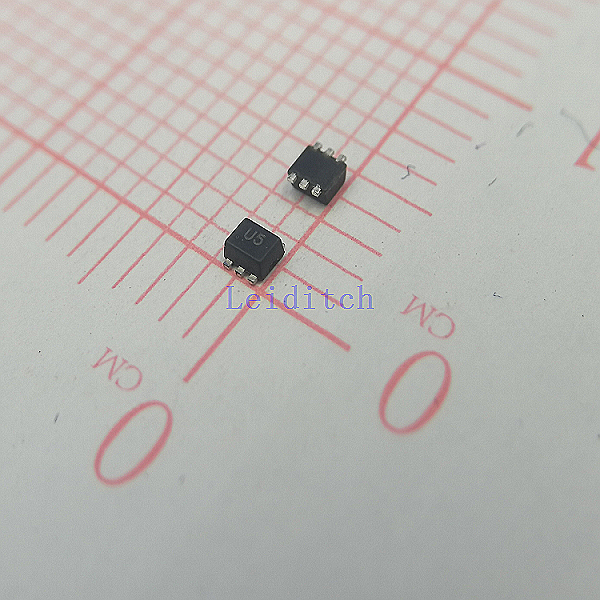

ULC0502A

产品分类: TVS二极管/ESD抑制器
产品描述: 50W 3A 14V 6V SOT-563 贴片安装
供应商型号: ULC0502A SOT-563
供应商: 期货订购
标准整包数: 1
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 ULC0502A

ULC0502A概述

    # Low Capacitance TVS Diode Array 技术手册

    1. 产品简介


    基本介绍
    Low Capacitance TVS Diode Array(超低电容瞬态电压抑制二极管阵列)是一种专为高速数据线路设计的保护器件,广泛应用于多种电子设备。它通过提供超低漏电流(纳安级)、低击穿电压和高瞬态功率处理能力,有效保护敏感电路免受静电放电(ESD)和其他过电压事件的损害。
    主要功能
    - ESD防护:符合IEC 61000-4-2标准,最高可承受±15kV空气放电和±8kV接触放电。
    - 快速响应:能够在纳秒级别内对过电压进行响应并抑制。
    - 低容抗:适用于高速信号传输的应用场合,减少信号失真。
    应用领域
    - USB 2.0接口
    - 数字视频接口(DVI)
    - 笔记本电脑
    - 以太网端口
    - SIM卡接口
    - 数字电视及机顶盒

    2. 技术参数


    | 参数名称 | 符号 | 值 | 单位 |
    ||
    | 工作电压 | VRWM | 5 | V |
    | 击穿电压 | VBR | 6 | V |
    | 额定电流 | IT | 1 | mA |
    | 最大峰值脉冲功率 | Ppp | 50 | W |
    | 穿透电压 @ 1A | VC@1A | 14 | V |
    | 最大穿透电压 | VC(Max) | 16 | V |
    | 最小电容值 | C(Typ.) | 3 | pF |
    | 最大电容值 | C(Max) | 16 | pF |
    | 漏电流 | IR | 0.9 | µA |
    工作环境
    - 工作温度范围:-55℃至+125℃
    - 存储温度范围:-55℃至+150℃

    3. 产品特点和优势


    特点
    - 超低泄漏电流(nA级),保证长时间稳定运行。
    - 符合RoHS环保标准,无铅设计。
    - 支持广泛的工业和消费类电子应用。
    优势
    - 极佳的ESD防护性能,满足国际标准要求。
    - 小巧封装(SOT-563),适合空间受限的设计。
    - 高可靠性,使用寿命长。

    4. 应用案例和使用建议


    应用案例
    - 在USB 2.0接口中,该TVS可以有效防止静电冲击导致的数据丢失或硬件损坏。
    - 用于数字视频接口(DVI)时,能够显著降低高频干扰的影响。
    使用建议
    - 在安装过程中注意避免静电放电,确保正确接地。
    - 根据具体应用选择合适的布局方式,尽量缩短PCB走线长度以减少寄生效应。

    5. 兼容性和支持


    兼容性
    此TVS二极管阵列与大多数主流品牌的同类产品具有良好的互换性,可以轻松替换现有设计方案中的其他品牌组件。
    支持服务
    上海雷迪科技有限公司为客户提供全面的技术支持服务,包括样品申请、技术支持热线以及详细的文档资料下载等。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备遭受多次ESD攻击后失效 | 检查连接是否牢固,必要时更换新器件 |
    | 漏电流过大 | 确认工作条件是否超出规定范围 |

    7. 总结和推荐


    综合评价
    这款Low Capacitance TVS Diode Array凭借其出色的性能参数和多样化的应用场景,在当前市场上具备较强的竞争力。特别是对于需要高性能ESD防护的电子产品而言,这是一款理想的选择。
    推荐结论
    基于上述分析,我们强烈推荐此款TVS二极管阵列给那些寻求高效能、低成本解决方案的工程师们。无论是开发新型电子产品还是升级现有系统,它都能发挥重要作用。如果您有任何疑问或需要进一步的信息,请随时联系上海雷迪科技有限公司的专业团队获取帮助。

ULC0502A参数

参数
击穿电压 6V
峰值脉冲电流 3A
峰值脉冲功率 50W
极性 -
工作电压 -
箝位电压 14V
SOT-563
通用封装 SOT-563
安装方式 贴片安装
