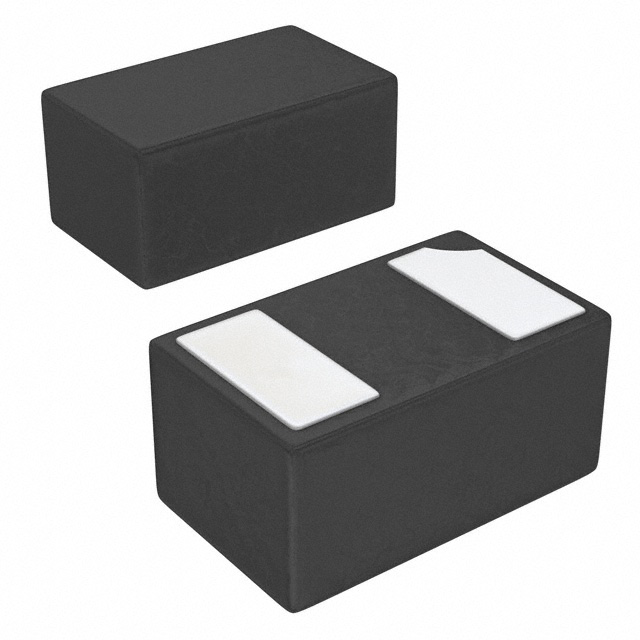

ESDA05CP30

产品分类: TVS二极管/ESD抑制器
产品描述: 5V 双向 80W 6A 12.5V 6V DFN-1006 贴片安装 1mm*600μm*500μm
供应商型号: 14M-ESDA05CP30 DFN1006
供应商: 云汉优选
标准整包数: 1
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 ESDA05CP30

ESDA05CP30概述


    产品简介


    本产品是一款双向瞬态电压抑制二极管(TVS Diode),型号为ESDA05CP30。它适用于各种便携式电子设备,如手机、个人数字助理(PDA)、笔记本电脑、手持设备、数码相机等。其主要功能是保护敏感电子元件免受静电放电(ESD)和过电压冲击的影响,确保设备在极端环境下也能稳定运行。

    技术参数


    - 封装形式: DFN1006
    - 尺寸: 1.0 x 0.6 x 0.5 mm
    - 峰值脉冲功率(8/20μs): 80 W
    - 反向击穿电压(VBR): 6 V
    - 正向电流(IT): 1 mA
    - 钳位电压(VC): 7.5 V
    - 最大漏电流(IR): 12.5 μA
    - 典型结电容(C): 15 pF
    - 工作温度范围: -55°C 到 +125°C
    - 存储温度范围: -55°C 到 +150°C
    - 防燃等级: UL 94V-0
    - 符合标准: IEC 61000-4-2 (ESD) 和 IEC 61000-4-5 (Lightning)
    - 符合RoHS规定

    产品特点和优势


    - 超小封装: 封装尺寸仅为1.0 x 0.6 x 0.5 mm,非常适合空间受限的应用场景。
    - 低电容: 典型结电容仅为15 pF,减少对信号传输的影响。
    - 低漏电流: 漏电流仅为nA级别,不影响电路的整体性能。
    - 低钳位电压: 钳位电压低至7.5 V,确保更高的保护效率。
    - 高可靠性: 通过AEC-Q101认证,保证产品在恶劣环境下的可靠性能。
    - 多重防护: 符合多项国际标准,包括ESD和雷击保护。

    应用案例和使用建议


    应用案例
    1. 手机和配件:该TVS二极管可以用于保护手机的USB接口和充电端口,防止外部电源的过电压和ESD冲击。
    2. 便携式仪表:在医疗或工业用便携式仪表中,TVS二极管可以提供关键的保护功能,确保仪器在使用过程中不受损害。
    使用建议
    1. 正确选型:根据具体应用需求选择合适的TVS二极管,特别是要注意反向击穿电压(VBR)和钳位电压(VC)的匹配。
    2. 合理布局:在PCB设计时,尽量将TVS二极管靠近需要保护的元件,以减小寄生电感,提高保护效果。
    3. 防潮处理:尽管产品具有较好的防燃等级,但在潮湿环境中仍需注意防潮处理,以确保长期可靠性。

    兼容性和支持


    - 兼容性:该TVS二极管采用DFN1006封装,易于与其他主流封装形式的元件集成。
    - 技术支持:制造商提供详尽的技术手册和支持文档,包括电气特性、安装指南等。同时,还提供了专业的技术咨询和技术支持服务。

    常见问题与解决方案


    1. 问题: TVS二极管为何需要防潮处理?
    - 解答: 尽管TVS二极管具有较好的防燃等级,但潮湿环境可能导致金属氧化或其他化学反应,影响产品性能。因此,在使用和储存过程中需要做好防潮处理。

    2. 问题: 如何判断TVS二极管是否失效?
    - 解答: 可以通过测量钳位电压(VC)和漏电流(IR)来判断。如果测量值超出正常范围,可能意味着TVS二极管已失效,需要及时更换。

    总结和推荐


    这款1-Line Bi-directional TVS Diode ESDA05CP30具备诸多优点,包括超小封装、低电容、低漏电流等,适用于多种便携式电子设备的保护。它不仅符合多项国际标准,而且在恶劣环境下依然能保持优异的性能。对于需要高可靠性的电子设备而言,该产品是理想的选择。强烈推荐在相关应用中使用该产品。

ESDA05CP30参数

参数
峰值脉冲功率 80W
极性 双向
工作电压 5V
箝位电压 12.5V
击穿电压 6V
峰值脉冲电流 6A
长*宽*高 1mm*600μm*500μm
通用封装 DFN-1006
安装方式 贴片安装
应用等级 汽车级
