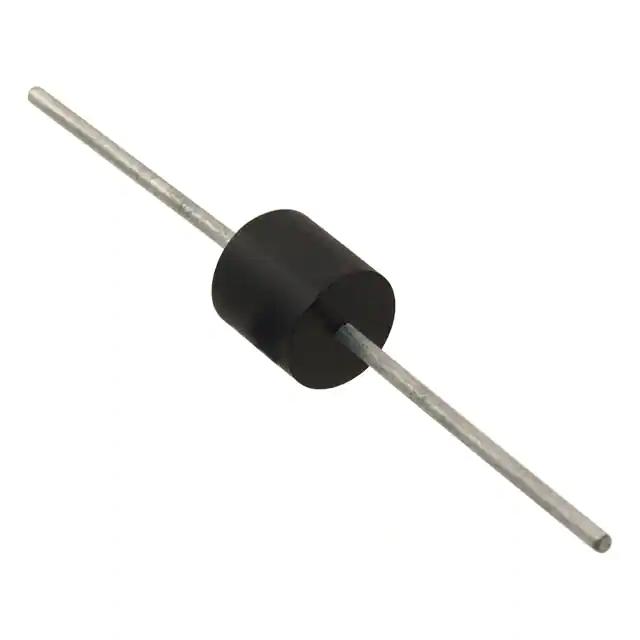

5KP33CA

产品分类: TVS二极管/ESD抑制器
产品描述: 33V 双向 5KW 93.9A 53.3V@93.9A 36.7V 通孔安装
供应商型号: 5KP33CA R6/P600
供应商: 云汉优选
标准整包数: 1
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 5KP33CA

5KP33CA概述

    # 5KP系列5000W瞬态电压抑制器技术手册

    产品简介


    5KP系列瞬态电压抑制器(TVS)是专为交流线保护和高功率直流母线钳位应用而设计的产品。这些瞬态电压抑制器能够提供单向和双向的端口保护,从5.0伏特到250伏特范围内的保护等级。它们的工作原理是通过降低钳位电压来限制电压上升,确保最佳的保护水平。此外,多个5KP器件可以串联和/或并联使用,以创建具有更高容量的保护解决方案。

    技术参数


    以下是5KP系列瞬态电压抑制器的主要技术规格和性能参数:
    - 峰值脉冲功率(PPP):5000瓦特
    - 峰值脉冲电流(IPP):具体值取决于不同电压等级(见下表)
    - 稳态功率耗散(PM(AV)):在TL=75℃时为8瓦特
    - 工作温度范围(TSTG, TJ):-55℃至+125℃
    - 最大峰值正向浪涌电流(IFSM):400安培
    - 反向泄漏电流(IR):5000W系列中的典型值小于1微安
    - 响应时间:通常小于1.0微秒(从0V到VBR min)
    典型电气特性表(TA=25℃)
    | 型号 | 单向/双向 | VR | IR@VR | VBR@IT | IT | VC@IPP | IPP① |

    | 5KP5.0A | 单向 | 5.0| 150μA | 6.40V | 10mA | 9.2V | 544A |
    | 5KP6.0A | 单向 | 6.0| 100μA | 6.67V | 10mA | 10.3V | 486A |
    | ... | ... | ...| ... | ... | ...| ... | ... |
    注:① Surge waveform: 10/1000μs

    产品特点和优势


    1. 低阻抗特性:5KP系列具备极低的雪崩阻抗,确保在故障条件下能快速响应并有效保护电路。
    2. 出色的钳位能力:能够在发生瞬态电压冲击时迅速钳制电压,减少对后级电路的影响。
    3. 封装类型:采用JEDEC R-6/P-600模具塑料封装,增强可靠性和耐久性。
    4. 耐高温焊接:可承受最高260℃/10秒的焊接温度,满足现代焊接工艺需求。
    5. 玻璃钝化芯片接合:确保长期稳定性及抗湿气性能。
    6. 符合AEC-Q101标准:适用于汽车和工业领域,提高应用安全性。

    应用案例和使用建议


    应用案例
    5KP系列瞬态电压抑制器广泛应用于多种电子系统中,特别是在电力供应和电信系统中用于防止过电压和雷击造成的损害。例如,在风力发电站的逆变器和光伏系统中,这些器件能够有效地保护敏感电子设备免受雷击引发的高压冲击。
    使用建议
    1. 正确的电压选择:根据系统预期的最大瞬态电压选择合适的TVS型号,避免因选型不当导致保护不足或过度防护。
    2. 散热管理:虽然5KP系列具有较高的峰值功率能力,但在连续工作中应注意散热问题,以避免长时间过热损坏。
    3. 与其它保护元件配合使用:考虑到不同的保护需求,可以考虑将TVS与其他保护元件(如熔断器、保险丝)结合使用,以形成更全面的保护方案。

    兼容性和支持


    5KP系列瞬态电压抑制器与大多数主流电气设备兼容。Leiditech公司提供全面的技术支持服务,包括详细的应用指南和技术文档,以及针对特定问题的在线客服支持。客户还可以通过官方网站或联系销售团队获取更多关于产品使用和维修的信息。

    常见问题与解决方案


    1. 如何判断5KP TVS是否已损坏?
    - 检查其钳位电压是否明显高于额定值,或者通过万用表测量其反向泄漏电流是否超过正常范围。
    2. 为什么TVS的实际钳位电压比测试结果要高?
    - 这可能是因为瞬态事件的强度超出了TVS的设计范围,或者是由于连接线路中的寄生电感和电容影响所致。
    3. 如果发现电流消耗异常增大怎么办?
    - 首先检查是否有外部电路故障;其次检查TVS的安装情况,确保其与系统匹配良好,没有安装错误。

    总结和推荐


    总体而言,5KP系列瞬态电压抑制器以其卓越的性能和可靠性在市场上具有很强的竞争优势。其广泛的应用范围和强大的防护能力使其成为各种工业和消费电子应用的理想选择。强烈推荐这一系列产品给需要高效保护电路免受瞬态电压冲击的工程师和设计师们。如果您正在寻找可靠的瞬态电压保护方案,5KP系列无疑是值得考虑的最佳选择之一。

5KP33CA参数

参数
工作电压 33V
箝位电压 53.3V@93.9A
击穿电压 36.7V
峰值脉冲电流 93.9A
峰值脉冲功率 5KW
极性 双向
安装方式 通孔安装
应用等级 汽车级
零件状态 在售

5KP33CA厂商介绍

Leiditech(雷迪泰克)是一家专注于智能传感器技术的高科技企业,致力于研发和生产各类高性能传感器产品。公司主营产品包括但不限于:

1. 光电传感器:用于检测物体的存在和位置,广泛应用于自动化设备、机器人、智能交通等领域。
2. 接近传感器:用于检测物体的接近程度,常用于工业自动化、汽车制造等行业。
3. 光纤传感器:以其高精度和抗干扰能力,被广泛应用于精密测量、环境监测等场合。
4. 视觉传感器:通过图像识别技术,实现对物体的识别、定位和测量,广泛应用于智能制造、质量检测等领域。

Leiditech的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 产品性能:产品具有高灵敏度、高稳定性和高可靠性,满足严苛工业环境需求。
- 定制服务:提供定制化解决方案,满足客户特定应用需求。
- 全球布局:拥有广泛的国际销售网络,产品远销全球多个国家和地区。

Leiditech以其卓越的技术和服务,为客户提供高质量的传感器解决方案,助力各行各业实现智能化升级。

5KP33CA数据手册

厂牌 PDF简要描述 下载
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 LEIDITECH/上海雷卯电子 5KP33CA 5KP33CA数据手册

5KP33CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 4.3125
300+ ¥ 2.875
900+ ¥ 2.825
1500+ ¥ 2.75
4800+ ¥ 2.575
库存: 300
起订量: 100 增量: 300
交货地:
最小起订量为:100
合计: ¥ 431.25
