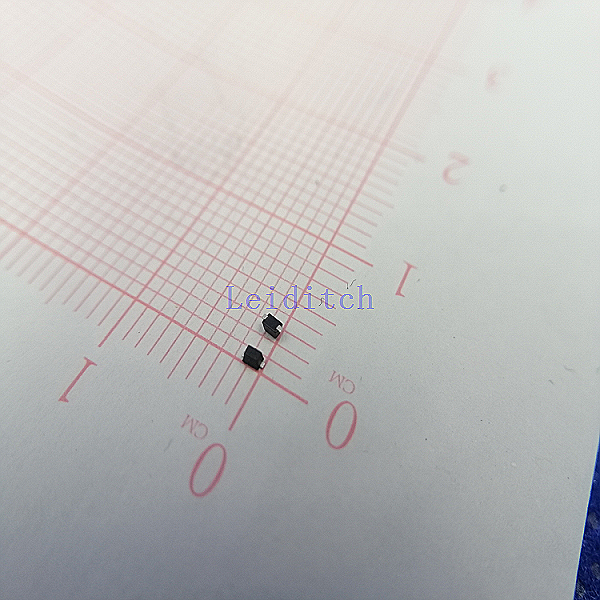

ESDA05CT

产品分类: TVS二极管/ESD抑制器
产品描述: 双向 100W 5A 7V@ 5A 6.1V SOD-523 贴片安装
供应商型号: ESDA05CT SOD-523
供应商: 云汉优选
标准整包数: 1
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 ESDA05CT

ESDA05CT概述

    ESDA05CT 双向TVS二极管技术手册

    产品简介


    ESDA05CT 是一种超低漏电流(nA级别)的双向瞬态电压抑制二极管(TVS),主要用于保护各种敏感电子设备免受静电放电(ESD)、电气快速瞬变(EFT)和雷击等环境因素的损害。适用于USB 2.0电源和数据线、机顶盒和数字电视、数字视频接口(DVI)、笔记本电脑、SIM卡接口和10/100以太网等应用领域。

    技术参数


    - 操作电压:5V
    - 峰值脉冲功率(8/20µs):100W
    - 静电放电(ESD)标准:
    - IEC 61000-4-2 空气放电:±15kV
    - IEC 61000-4-2 接触放电:±8kV
    - 电气快速瞬变(EFT):40A(5/50ns)
    - 雷击:8A(8/20μs)
    - 工作温度范围:TJ -55至+125℃
    - 存储温度范围:TSTJ -55至+150℃
    - 峰值反向工作电压(VRWM):5V
    - 击穿电压(VBR):6.1V
    - 最大钳位电压(VC):7V
    - 泄露电流(IR):10μA
    - 电容(C):9.4pF(典型值)

    产品特点和优势


    1. 超低漏电流:nA级别,适合对漏电流要求极高的场合。
    2. 低钳位电压:确保保护电子设备免受过高电压损害。
    3. 多重标准合规:符合多种国际安全标准,如IEC 61000-4-2、IEC 61000-4-4 和 IEC 61000-4-5。
    4. 环保材料:符合RoHS标准,无铅设计。

    应用案例和使用建议


    - USB 2.0接口:在USB 2.0数据线两端安装ESDA05CT,可以有效防止因静电放电导致的数据传输错误。
    - 数字视频接口(DVI):在DVI接口中使用ESDA05CT,能够提高系统整体的可靠性。
    - 笔记本电脑:为笔记本电脑中的USB接口提供额外保护,避免数据损坏和系统故障。

    兼容性和支持


    - 封装形式:SOD-523
    - 每个卷带上的数量:3,000个
    - 卷带尺寸:7英寸
    - 厂商支持:上海莱迪泰克电子有限公司提供技术支持和售后服务。

    常见问题与解决方案


    - Q: 如何判断二极管是否已损坏?
    - A: 使用万用表测量其正向和反向电阻。如果电阻异常,则可能已损坏。

    - Q: 如何确定最佳的工作条件?
    - A: 根据应用的具体环境选择合适的工作温度范围,并参考技术手册中的电气特性曲线。

    总结和推荐


    ESDA05CT 双向TVS二极管凭借其出色的超低漏电流、高抗ESD能力及广泛的适用性,在各种电子设备中表现出色。其符合多项国际安全标准,尤其适合对可靠性要求较高的应用。总体而言,推荐在USB 2.0、DVI等接口中广泛使用。
    如果您有任何疑问或需要进一步的技术支持,请联系上海莱迪泰克电子有限公司:
    - 电话:+86-021 50828806
    - 电子邮件:sale1@leiditech.com

ESDA05CT参数

参数
峰值脉冲电流 5A
峰值脉冲功率 100W
极性 双向
工作电压 -
箝位电压 7V@ 5A
击穿电压 6.1V
SOD-523
通用封装 SOD-523
安装方式 贴片安装
包装方式 卷带包装

ESDA05CT厂商介绍

Leiditech(雷迪泰克)是一家专注于智能传感器技术的高科技企业,致力于研发和生产各类高性能传感器产品。公司主营产品包括但不限于:

1. 光电传感器:用于检测物体的存在和位置,广泛应用于自动化设备、机器人、智能交通等领域。
2. 接近传感器:用于检测物体的接近程度,常用于工业自动化、汽车制造等行业。
3. 光纤传感器:以其高精度和抗干扰能力,被广泛应用于精密测量、环境监测等场合。
4. 视觉传感器:通过图像识别技术,实现对物体的识别、定位和测量,广泛应用于智能制造、质量检测等领域。

Leiditech的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 产品性能:产品具有高灵敏度、高稳定性和高可靠性,满足严苛工业环境需求。
- 定制服务:提供定制化解决方案,满足客户特定应用需求。
- 全球布局:拥有广泛的国际销售网络,产品远销全球多个国家和地区。

Leiditech以其卓越的技术和服务,为客户提供高质量的传感器解决方案,助力各行各业实现智能化升级。

ESDA05CT数据手册

厂牌 PDF简要描述 下载
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 LEIDITECH/上海雷卯电子 ESDA05CT ESDA05CT数据手册

ESDA05CT封装设计

查看详情并下载
Symbol
Footprint
3D Model
