ULC0514M

产品分类: TVS二极管/ESD抑制器
产品描述: 100W 12V 6V MSOP-10 贴片安装
供应商型号: ULC0514M MSOP-10
供应商: 期货订购
标准整包数: 1

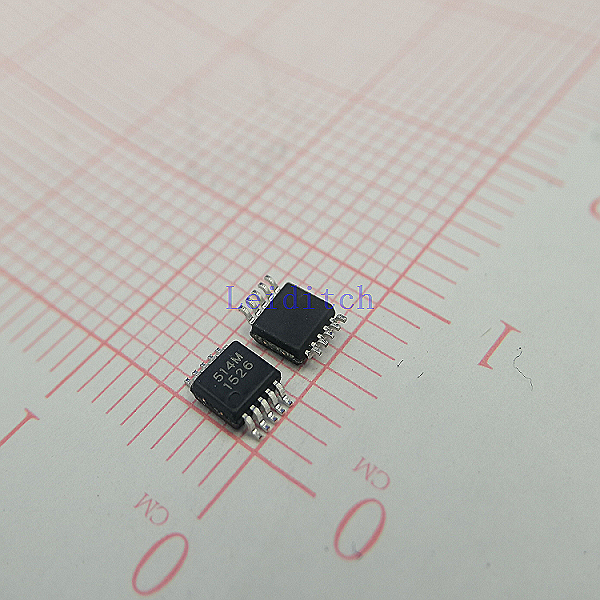

LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 ULC0514M

ULC0514M概述

    # ULC0514M 4-Line Ultra Low Capacitance TVS Diode Array 技术手册解析

    1. 产品简介


    基本信息
    ULC0514M 是一款专为高速数字信号线路保护设计的四通道超低电容瞬态电压抑制二极管阵列(TVS Diode Array)。它结合了高性能的静电放电(ESD)防护和高效的瞬态浪涌保护能力,广泛应用于需要高数据传输速率和稳定工作的场合。
    主要功能
    - 提供了一条电源线和四条数据线的保护。
    - 支持ESD防护标准:IEC 61000-4-2(空气放电±15kV,接触放电±8kV),IEC 61000-4-4(快速瞬变脉冲群,40A),以及IEC 61000-4-5(雷击浪涌,5A)。
    - 具有超低电容(典型值0.6pF)、超低漏电流(nA级)和低工作电压(5V)的特点。
    应用领域
    - 数字接口:如DVI端口、HDMI端口。
    - 消费电子设备:如投影电视、笔记本电脑。
    - 网络通信:10/100/1000Mbps以太网。
    - 显示设备:液晶显示器和平板显示设备。

    2. 技术参数


    | 参数名称 | 符号 | 单位 | 值 |
    ||
    | 峰值脉冲功率(8/20µs) | Ppp | W | 100 |
    | ESD抗扰度(空气放电) | VESD | kV | ±15 |
    | ESD抗扰度(接触放电) | - | kV | ±8 |
    | 工作温度范围 | TJ | ℃ |-55到+125 |
    | 存储温度范围 | TSTJ | ℃ |-55到+150 |
    电气特性
    | 特性 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 正向工作电压 | VRWM | V | 5 | - | - |
    | 击穿电压 | VBR | V | 6 | - | - |
    | 测试电流 | IT | mA | 1 | - | - |
    | 残压 | VC@1A | V | - | 12 | 20 |
    | 泄漏电流 | IR | μA | - | 5 | - |
    | 结电容 | C | pF | - | 0.6 | - |

    3. 产品特点和优势


    ULC0514M以其卓越的性能在市场上脱颖而出,具体优势如下:
    - 超低电容:仅0.6pF,适用于高速信号线路,减少信号失真。
    - 超低漏电流:nA级别的漏电流确保了系统长期运行的稳定性。
    - 多通道保护:同时保护一条电源线和四条数据线。
    - 符合国际标准:通过了多项国际标准测试,确保产品质量可靠。
    - 环保合规:RoHS认证,无卤素材料,符合绿色制造要求。

    4. 应用案例和使用建议


    应用案例
    - 投影电视:用于保护电视内部的关键电路免受静电干扰。
    - 笔记本电脑:保护USB端口和其他外部连接接口不受过电压损坏。
    - 网络交换机:提供高精度的瞬态保护,保障数据传输的安全性。
    使用建议
    - 在安装时应尽量缩短引线长度,减少寄生电感的影响。
    - 确保所有接地端正确连接,避免浮地现象。
    - 定期检查设备运行状态,及时更换失效的保护器件。

    5. 兼容性和支持


    ULC0514M可与其他符合MSOP-10封装规范的产品互换使用,具有良好的兼容性。制造商提供了详尽的技术文档和支持服务,包括但不限于:
    - 详细的安装指南和技术咨询。
    - 定期的产品更新和技术升级服务。
    - 长期的质量保证政策。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动时出现异常重启 | 检查电源输入是否稳定;确认保护器件安装正确。|
    | 数据传输速度下降 | 检查布线布局,避免长线缆和不必要的接头。|
    | 温度过高 | 改善散热条件,增加通风孔或使用风扇辅助降温。|

    7. 总结和推荐


    综上所述,ULC0514M凭借其优异的技术指标、广泛的应用场景以及强大的支持体系,在同类产品中表现出色。对于需要高效能瞬态保护的场合,此款产品无疑是一个理想的选择。因此,我们强烈推荐这款产品给需要类似解决方案的用户。

ULC0514M参数

参数
工作电压 -
箝位电压 12V
击穿电压 6V
峰值脉冲电流 -
峰值脉冲功率 100W
极性 -
通用封装 MSOP-10
安装方式 贴片安装

ULC0514M厂商介绍

Leiditech(雷迪泰克)是一家专注于智能传感器技术的高科技企业,致力于研发和生产各类高性能传感器产品。公司主营产品包括但不限于:

1. 光电传感器:用于检测物体的存在和位置,广泛应用于自动化设备、机器人、智能交通等领域。
2. 接近传感器:用于检测物体的接近程度,常用于工业自动化、汽车制造等行业。
3. 光纤传感器:以其高精度和抗干扰能力,被广泛应用于精密测量、环境监测等场合。
4. 视觉传感器:通过图像识别技术,实现对物体的识别、定位和测量,广泛应用于智能制造、质量检测等领域。

Leiditech的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持技术领先。
- 产品性能:产品具有高灵敏度、高稳定性和高可靠性,满足严苛工业环境需求。
- 定制服务:提供定制化解决方案,满足客户特定应用需求。
- 全球布局:拥有广泛的国际销售网络,产品远销全球多个国家和地区。

Leiditech以其卓越的技术和服务,为客户提供高质量的传感器解决方案,助力各行各业实现智能化升级。

ULC0514M数据手册

厂牌 PDF简要描述 下载
LEIDITECH/上海雷卯电子 TVS二极管/ESD抑制器 LEIDITECH/上海雷卯电子 ULC0514M ULC0514M数据手册

ULC0514M封装设计

查看详情并下载
Symbol
Footprint
3D Model
