XS500-48N-000

产品分类: 开关电源
产品描述: Excelsys 504W开关电源, XSOLO系列, 48V 直流输出电压 10.5A输出电流, 1输出点
供应商型号: N-XS500-48N-000
供应商: 云汉优选
标准整包数: 1
EXCELSYS TECHNOLOGIES 开关电源 XS500-48N-000

XS500-48N-000概述


    产品简介

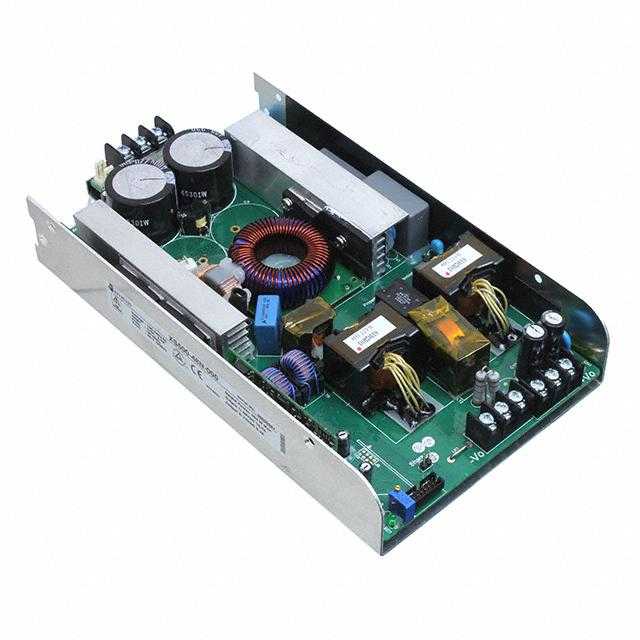

    Xsolo单输出电源系列是由Excelsys公司生产的高效率电源模块。它们以紧凑的设计提供高达1008瓦的功率输出,适用于工业、医疗、测试测量和通信等多种应用场景。Xsolo电源模块提供了两种封装形式:开放框架U形槽式(适合504W的自然冷却)和封闭式风扇冷却(最高可达1008W)。这种模块化设计不仅便于安装,还能根据具体需求选择合适的型号。

    技术参数


    输入参数
    - 输入电压范围:85V至264V交流(47-440Hz),120V至380V直流
    - 额定功率:XS500型号为504W,XS1000型号为1008W
    - 输入电流:XS500型号为5A,XS1000型号为10A
    - 冲击电流:230VAC时为25A
    - 输入欠压锁定保护:65VAC至74VAC
    输出参数
    - 输出电压范围:24V、36V或48V,可调节
    - 输出电流范围:XS500-24型号为21A,XS1000-24型号为42A;XS500-36型号为14A,XS1000-36型号为28A;XS500-48型号为10.5A,XS1000-48型号为21A
    - 负载和交叉调整率:±0.2%
    - 瞬态响应时间:500μs
    - 波纹和噪声:240mVpk-pk(24V)、360mVpk-pk(36V)、480mVpk-pk(48V)
    - 过压保护:24V、36V和48V时分别为33VDC、44VDC和61VDC
    - 过流保护:低于额定电压30%时启动(<105%)
    一般参数
    - 隔离电压:输入到输出4000VAC,输入到外壳1500VAC,输出到外壳1500VAC
    - 效率:230VAC下,1008W时>92%
    - 安全认证:EN60601-1第2版和第3版(医疗),EN60950第2版(工业)
    - 泄漏电流:264VAC下,60Hz时300μA(可选4mA)
    - 工作温度:-40°C至+70°C,存储温度:-40°C至+85°C
    - 湿度:非冷凝条件下5%至95%RH

    产品特点和优势


    Xsolo电源系列的独特功能包括高效率、宽输出电压范围、隔离特性以及符合各种安全标准的能力。它们具备内置的故障报警系统,如温度报警和风扇失效报警,确保在出现问题时及时通知用户。此外,可选的I2C数字通讯接口和OR-ing功能提高了系统的灵活性和可靠性,使得它们非常适合工业自动化、通信和医疗领域的复杂应用。

    应用案例和使用建议


    应用案例:
    - 工业应用:用于机器人和自动控制系统中,需要稳定的电源供应。
    - 医疗应用:如CT扫描仪或MRI设备,对电源稳定性有极高的要求。
    - 实验室和测试测量:需要精准和稳定的电力供给,特别是在需要高精度测试环境中。
    使用建议:
    - 在高湿度或低温环境下,应特别注意电路板的防护措施,避免因湿度过高导致短路或接触不良。
    - 在风扇冷却型设备上,定期检查风扇运行状态,以保证持续有效的散热。

    兼容性和支持


    Xsolo电源模块可以与多种设备兼容,尤其是那些支持标准连接器和信号接口的产品。厂商提供了详尽的技术支持文档,包括配置指南和故障排除手册,同时用户还可以通过技术支持邮箱获得进一步的帮助。

    常见问题与解决方案


    1. 问题:设备过热
    - 解决办法:确保良好的通风条件,必要时增加外部风扇辅助冷却。
    2. 问题:输出电压不稳定
    - 解决办法:检查负载变化情况及输入电压波动,调整电压设定值,确保稳定运行。
    3. 问题:设备不能启动
    - 解决办法:检查所有接线端子是否牢固连接,确认输入电压在允许范围内。

    总结和推荐


    总体而言,Xsolo单输出电源系列以其卓越的效率、广泛的电压和电流范围以及高标准的安全认证,成为工业、医疗和测试测量领域的重要选择。其出色的性能和可靠性,使其成为值得推荐的产品,尤其适用于需要高稳定性和可靠性的应用场景。

XS500-48N-000参数

参数
电流-输出1 -
电压-输出3 -
最小输入电压 85V(AC),120V(DC)
电压-输出2 -
电压-输出4 -
最大输入电压 264V(AC),380V(DC)
输出功率 504W
电流-输出2 -
负载调节 0.2%
电压-输出1 48V
输出数量 1
长*宽*高 237mm*128mm*39.1mm
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售

XS500-48N-000厂商介绍

Excelsys Technologies是一家全球领先的电源解决方案供应商,专注于为工业、医疗、电信和半导体行业提供高性能的电源产品。公司主营产品包括AC-DC电源模块、DC-DC电源模块、DC-AC逆变器和定制电源解决方案。

Excelsys Technologies的产品广泛应用于以下领域:
1. 工业自动化:为工业控制系统、机器人和自动化设备提供稳定可靠的电源。
2. 医疗设备:为医疗成像、诊断和治疗设备提供高精度、低噪声的电源。
3. 电信基础设施:为基站、数据中心和网络设备提供高效、高密度的电源解决方案。
4. 半导体制造:为半导体生产设备提供高功率、高效率的电源。

Excelsys Technologies的优势在于:
1. 高品质:产品符合国际安全和性能标准,如UL、CE、TÜV等。
2. 高效率:采用先进的电源技术,提供高达96%的能效。
3. 高可靠性:严格的质量控制和测试流程,确保产品的长期稳定运行。
4. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用需求。

XS500-48N-000数据手册

厂牌 PDF简要描述 下载
EXCELSYS TECHNOLOGIES 开关电源 EXCELSYS TECHNOLOGIES XS500-48N-000 XS500-48N-000数据手册

XS500-48N-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
