ES1J

产品分类: 整流二极管/整流桥
产品描述: 600V 30A 35ns 5μA 1A 独立式 SMA(DO-214AC) 贴片安装
供应商型号: ES1J
供应商: 国内现货
标准整包数: 7500

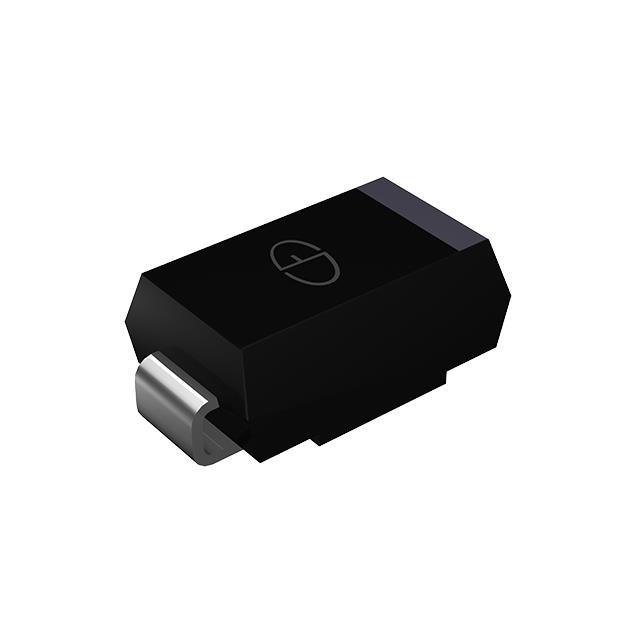

GOOD-ARK/苏州固锝电子 整流二极管/整流桥 ES1J

ES1J概述

    # 超快恢复二极管技术手册

    产品简介


    本产品为超快恢复二极管(Super Fast Recovery Rectifiers),型号范围涵盖ES1A至ES1M,额定反向电压范围为50V至1000V,额定正向电流为1A。这些二极管采用玻璃钝化工艺制造,具有极快的恢复时间,适用于高频开关电路、电源转换和高频整流等场景。该系列产品符合RoHS标准,适合自动化生产和高温焊接,广泛应用于消费电子、通信设备及工业控制等领域。

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 单位 |
    |
    | 最大重复峰值反向电压 | VRRM | V |
    | 最大有效值电压 | VRMS | V |
    | 最大直流阻断电压 | VDC | V |
    | 最大瞬时正向电流 | IFSM | A |
    | 最大瞬时正向电压 | VF | V |
    | 工作结温范围 | TJ | °C |
    | 储存温度范围 | TSTG | °C |
    典型电气特性
    | 参数 | 符号 | 单位 |
    |
    | 反向漏电流 | IR | µA |
    | 结电容 | CJ | pF |
    | 反向恢复时间 | trr | ns |
    | 热阻结到环境 | RθJA | °C/W |
    | 热阻结到引线 | RθJL | °C/W |
    封装尺寸
    | 参数 | 符号 | 最小值 | 最大值 |
    ||
    | A 1.90 mm | 2.25 mm |
    | B 1.27 mm | 1.63 mm |
    | D 2.40 mm | 2.65 mm |

    产品特点和优势


    1. 高效率:超快恢复时间显著降低了功率损耗,提升了能源利用效率。
    2. 高可靠性:采用玻璃钝化工艺,确保长期稳定运行。
    3. 适应性强:支持自动化生产,满足现代工业需求。
    4. 安全性高:塑料封装材料通过UL认证,具有良好的阻燃性能。

    应用案例和使用建议


    应用案例
    - 消费电子:用于小型充电器中的整流桥堆。
    - 通信设备:作为高频开关电源的关键部件。
    - 工业控制:在电机驱动系统中提供高效能量转换。
    使用建议
    - 确保PCB设计符合推荐的焊盘布局,以最大化散热效果。
    - 在极端环境下使用时,需考虑额外的热管理措施。

    兼容性和支持


    本产品与主流自动贴片机兼容,支持波峰焊及回流焊工艺。制造商提供全面的技术支持,包括样品请求、定制开发和技术咨询服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向压降过高 | 检查焊接质量和工作温度是否正常 |
    | 反向漏电流增大 | 更换批次或调整存储条件 |

    总结和推荐


    综上所述,这款超快恢复二极管以其卓越的性能和广泛的适用性,在高频电力电子应用中表现出色。对于需要高效能和可靠性的场景,推荐优先选用此产品。其紧凑的设计和优异的电气特性使其成为市场上的优秀选择。

ES1J参数

参数
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 35ns
正向浪涌电流 30A
配置 独立式
4.6mm(Max)
2.65mm(Max)
2.25mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ES1J厂商介绍

GOOD-ARK公司是一家韩国企业,专注于研发和生产各类工业自动化设备和机器人。公司主营产品包括:

1. 机器人控制器:用于控制工业机器人的运动和操作,广泛应用于制造业、物流等领域。
2. 伺服电机和驱动器:提供精确的速度和位置控制,适用于需要精确运动控制的场合。
3. 视觉系统:用于机器人视觉识别和定位,提高自动化系统的准确性和效率。
4. 工业机器人:包括多关节机器人、SCARA机器人等,适用于各种工业生产线。

GOOD-ARK的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术。
- 定制解决方案:根据客户需求提供定制化的自动化解决方案。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。
- 全球服务网络:在全球多个国家和地区设有服务点,提供快速的技术支持和服务。

GOOD-ARK致力于通过其高质量的产品和服务,帮助客户提高生产效率和降低成本。

ES1J数据手册

厂牌 PDF简要描述 下载
GOOD-ARK/苏州固锝电子 整流二极管/整流桥 GOOD-ARK/苏州固锝电子 ES1J ES1J数据手册

ES1J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7500+ ¥ 0.1333
库存: 7500
起订量: 7500 增量: 7500
交货地:
最小起订量为:7500
合计: ¥ 999.75
