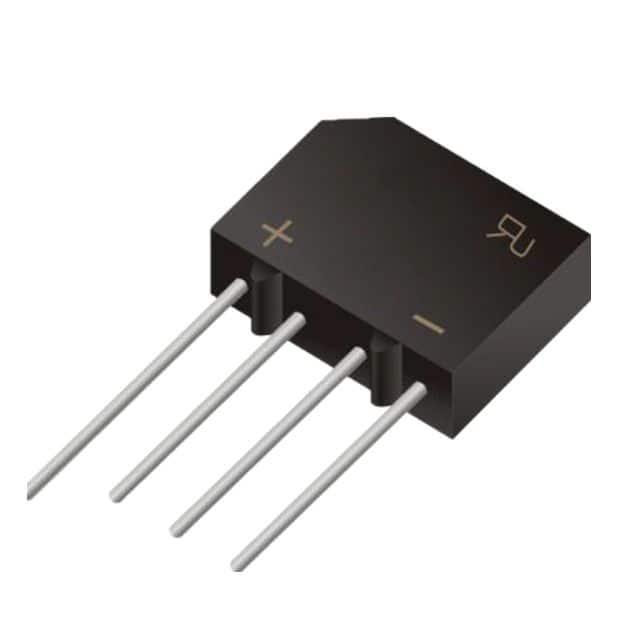

KBU1510

产品分类: 整流二极管/整流桥
产品描述: 封装:KBU 参数:VR=400V IF=1A VF=1.1V IR=5uA
供应商型号:
供应商:
标准整包数: 0
MDD/辰达半导体 整流二极管/整流桥 KBU1510

KBU1510概述


    产品简介


    硅桥式整流器(Silicon Bridge Rectifiers)是用于交流到直流转换的重要电子元器件。这类整流器广泛应用于各种电力电子设备中,如电源适配器、开关电源、逆变器和电机驱动等。本文将详细介绍KBU15005至KBU1510系列硅桥式整流器的技术规格、特点和优势,以及其实际应用和使用建议。

    技术参数


    | 参数 | 符号 | 单位 | KBU15005 | KBU15010 | KBU15020 | KBU15040 | KBU15060 | KBU15080 | KBU15100 |
    ||
    | 最大重复峰值反向电压 | VRRM | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大有效值电压 | VRMS | V | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 最大直流阻断电压 | VDC | V | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大平均正向输出整流电流(TC=50°C) | I(AV) | A | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
    | 峰值正向浪涌电流 | IFSM | A | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
    | 最大瞬时正向电压降(每桥臂元件在6.0A) | VF | V | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
    | 最大直流反向电流(TA=25°C) | IR | μA | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
    | 工作结温范围 | TJ | °C | -55至+150| -55至+150| -55至+150| -55至+150| -55至+150| -55至+150| -55至+150|
    | 存储温度范围 | TSTG | °C | -55至+150| -55至+150| -55至+150| -55至+150| -55至+150| -55至+150| -55至+150|

    产品特点和优势


    KBU15005至KBU1510系列硅桥式整流器具有以下特点和优势:
    1. 高可靠性与低成本:利用模具塑料技术实现可靠且成本低廉的构造。
    2. 优异的温度特性:能够承受-55°C至+150°C的工作温度范围。
    3. 快速恢复时间:能够在短时间内完成从导通到截止的转换,适用于高频应用。
    4. 高耐压能力:最大重复峰值反向电压可达1000V,适应多种高压环境。
    5. 优秀的热稳定性:可在高温条件下稳定工作,保证设备性能。

    应用案例和使用建议


    应用案例
    1. 开关电源:由于其高耐压能力和优良的热稳定性,KBU15005至KBU1510系列硅桥式整流器被广泛应用于开关电源中,以实现高效的整流。
    2. 电源适配器:在电源适配器中,这类整流器能够提供可靠的整流效果,确保稳定的直流输出。
    使用建议
    1. 散热管理:在高温环境下使用时,建议采用适当的散热措施,例如使用散热片或散热风扇。
    2. 电路布局:确保合理的电路布局,减少杂散电感和寄生效应,以提高电路的整体性能。

    兼容性和支持


    KBU15005至KBU1510系列硅桥式整流器具有良好的兼容性,可与其他标准电子元器件配合使用。制造商Microdiode提供了详尽的技术支持和售后服务,确保用户在使用过程中遇到任何问题都能得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:工作温度超出范围
    - 解决方案:检查散热系统是否正常工作,必要时采取额外的散热措施。
    2. 问题:整流效率低
    - 解决方案:确认电路设计是否合理,尤其是滤波电容的选择是否合适。
    3. 问题:电压波动较大
    - 解决方案:检查输入电压是否稳定,确保使用高质量的稳压器或电源供应器。

    总结和推荐


    综上所述,KBU15005至KBU1510系列硅桥式整流器以其高可靠性、低成本和优异的温度特性成为市场上的热门选择。这些产品适用于多种电力电子应用,并具备出色的热稳定性和高耐压能力。强烈推荐给需要高效、可靠整流解决方案的设计工程师和技术采购人员。

KBU1510参数

参数
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 300A
配置 -
If - 正向电流 15A
通用封装 KBU
安装方式 通孔安装
零件状态 在售
包装方式 盒装

KBU1510厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

KBU1510数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 整流二极管/整流桥 MDD/辰达半导体 KBU1510 KBU1510数据手册

KBU1510封装设计

查看详情并下载
Symbol
Footprint
3D Model
