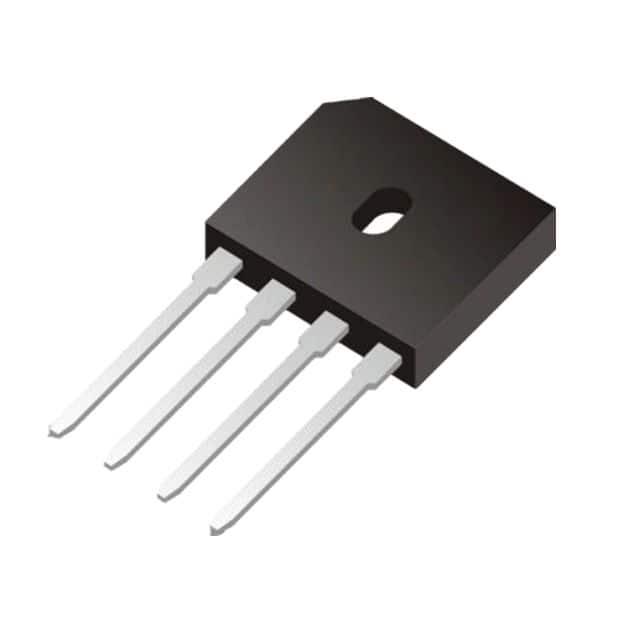

GBU410

产品分类: 整流二极管/整流桥
产品描述: 封装:GBU 参数:VRM=1000V,IO=50A,IFSM=400A,VF=1.0A,IR=10uA
供应商型号: 14M-GBU410
供应商: 云汉优选
标准整包数: 500
MDD/辰达半导体 整流二极管/整流桥 GBU410

GBU410概述

    GLASS PASSIVATED BRIDGE RECTIFIERS

    产品简介


    玻璃封装桥式整流器(Glass Passivated Bridge Rectifiers)是一种广泛应用于电源转换及各类电能控制场合的电子元件。本系列产品型号涵盖GBU4005至GBU410,提供从50伏到1000伏的反向电压和4安培的正向电流。它们主要用于单相半波整流,在60赫兹条件下适用于电阻性负载和电感性负载,对于电容性负载需要按需降额使用。

    技术参数


    - 最大重复峰值反向电压(VRRM):50V至1000V
    - 最大有效值电压(VRMS):35V至700V
    - 最大直流阻断电压(VDC):50V至1000V
    - 最大平均正向电流(I(AV)):4.0安培(带散热器)
    - 最大瞬态正向浪涌电流(IFSM):135安培(8.3ms单半正弦波)
    - 最大正向电压(VF):1.1V
    - 最大直流反向电流(IR):10μA
    - 典型接合电容(CJ):45皮法
    - 典型热阻(RθJA):2.2°C/W
    - 工作结温范围(TJ):-55°C至+150°C
    - 存储温度范围(TSTG):-55°C至+150°C

    产品特点和优势


    - 高可靠性低功耗设计:采用模制塑料技术,确保产品具备可靠的低成本结构。
    - UL 94V-0认证材料:塑料外壳具有UL认证的94V-0等级阻燃性能。
    - 高耐压能力:反向电压范围广泛,能够满足各种不同应用场景的需求。
    - 优异的散热性能:采用标准MIL-STD-750焊接端子,便于电路板集成。

    应用案例和使用建议


    此系列桥式整流器可广泛应用于家用电器、工业控制、通信设备等多个领域。例如,在空调系统中作为整流模块使用,可以有效地将交流电转换为直流电供内部电路使用。为了保证最佳性能,建议在安装时根据实际环境选择合适的散热方式,避免高温影响性能稳定性。

    兼容性和支持


    - 兼容性:该产品易于与印刷电路板集成,并支持多种负载类型,包括电阻性负载和电感性负载。
    - 技术支持:制造商提供全面的技术文档和支持服务,包括详细的安装指南和故障排除手册。

    常见问题与解决方案


    - 问题:产品过热怎么办?
    - 解决方法:确保有足够的散热措施,如使用散热片或强制通风冷却系统。

    - 问题:输出电流不稳定怎么办?
    - 解决方法:检查电路是否存在短路或其他异常情况,并确保负载在规定范围内。

    总结和推荐


    综上所述,玻璃封装桥式整流器(GBU4005至GBU410)是一款高效且多功能的电子元件,适用于多种应用场景。凭借其卓越的电气特性和可靠的设计,这款产品无疑是电源管理领域的优秀选择。我们强烈推荐将此系列整流器用于那些对稳定性和耐用性有严格要求的应用场景中。

GBU410参数

参数
If - 正向电流 4A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 150A
配置 -
22.2mm(Max)
3.53mm(Max)
19.1mm(Max)
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 盒装

GBU410厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

GBU410数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 整流二极管/整流桥 MDD/辰达半导体 GBU410 GBU410数据手册

GBU410封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.7768
1500+ ¥ 0.7548
9000+ ¥ 0.7328
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 388.4
