KBL406

产品分类: 整流二极管/整流桥
产品描述: 封装:KBL 参数:PD=600W,VRM=40V,VBR=44.4~49.1V,VC=64.5V
供应商型号: 14M-KBL406 KBL
供应商: 云汉优选
标准整包数: 500

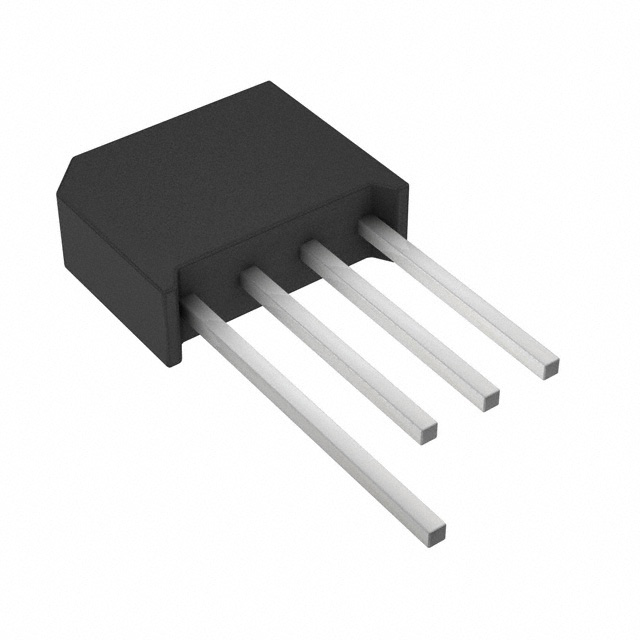

MDD/辰达半导体 整流二极管/整流桥 KBL406

KBL406概述

    硅桥式整流器产品技术手册

    1. 产品简介


    硅桥式整流器是一种广泛应用于各种电源转换场合的电子元件,主要功能是将交流电(AC)转换为直流电(DC)。本文介绍的产品型号为KBL4005至KBL410,适用于工业、家用电器、电源适配器等多种场合。该系列产品能够承受高达1000伏特的反向电压,最大连续正向电流可达4安培,适用于高频整流需求。

    2. 技术参数


    以下是KBL4005至KBL410系列硅桥式整流器的主要技术规格:
    - 反向电压(VRRM):50至1000伏特
    - 最大有效值电压(VRMS):35至700伏特
    - 最大直流阻断电压(VDC):50至1000伏特
    - 最大平均输出正向整流电流(I(AV)):4.0安培
    - 峰值正向浪涌电流(IFSM):200安培
    - 瞬时正向电压降(VF):1.1伏特
    - 最大直流反向电流(IR):10微安(25°C);1.0毫安(100°C)
    - 典型结电容(CJ):105皮法拉
    - 典型热阻(RθJA):10°C/W
    - 工作结温范围(TJ):-55至+150°C
    - 存储温度范围(TSTG):-55至+150°C

    3. 产品特点和优势


    KBL4005至KBL410系列硅桥式整流器具有以下特点和优势:
    - 高可靠性:塑料封装达到UL 94V-0标准,保证良好的阻燃性能。
    - 适应性强:适用于印刷电路板,可以用于多种类型的负载(电阻性或感性)。
    - 低漏电流:低反向泄漏电流确保较高的效率。
    - 高浪涌电流能力:能够承受高达200安培的瞬时浪涌电流。
    - 高焊接温度稳定性:保证在高焊接温度下的性能稳定。

    4. 应用案例和使用建议


    KBL4005至KBL410系列硅桥式整流器广泛应用于家电、电源适配器和工业控制设备等领域。具体应用场景如下:
    - 家电设备:如空调、洗衣机等家用电器的电源部分。
    - 电源适配器:为笔记本电脑、手机等移动设备提供稳定的直流电源。
    - 工业设备:用于各类工业控制系统的电源模块。
    使用建议:
    - 在选择型号时,根据具体应用场合确定合适的反向电压和正向电流。
    - 使用过程中应注意散热,避免过热影响寿命。
    - 连接时注意极性标记,确保正确安装。

    5. 兼容性和支持


    KBL4005至KBL410系列硅桥式整流器采用标准JEDEC封装,与市面上大多数印刷电路板设计兼容。制造商Microdiode提供详尽的技术支持和维护服务,包括在线文档、客户热线和技术培训。

    6. 常见问题与解决方案


    以下列出了常见的使用问题及其解决方案:
    - 问题:整流器频繁损坏
    - 解决方案:检查负载是否超过额定值,或者是否有不良的瞬态电压冲击。
    - 问题:输出电压不稳定
    - 解决方案:确认连接极性正确,检查焊点是否虚焊或松动。
    - 问题:发热严重
    - 解决方案:增加散热片,改善散热条件,或选择更大容量的型号。

    7. 总结和推荐


    KBL4005至KBL410系列硅桥式整流器凭借其高可靠性、低漏电流和宽温度范围等特点,在众多应用场景中表现出色。推荐在需要高可靠性和稳定性的场合下使用,尤其是要求高温运行或应对瞬态电压冲击的应用。
    综上所述,KBL4005至KBL410系列硅桥式整流器是一款值得信赖的产品,适用于多种电源转换需求。

KBL406参数

参数
配置 -
If - 正向电流 4A
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 125A

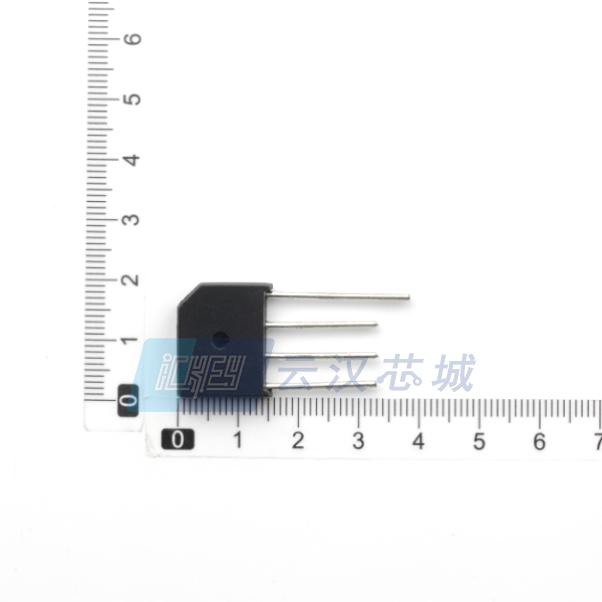

19.5mm(Max)
6.5mm(Max)
16.3mm(Max)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

KBL406厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

KBL406数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 整流二极管/整流桥 MDD/辰达半导体 KBL406 KBL406数据手册

KBL406封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.8296
1500+ ¥ 0.8061
9000+ ¥ 0.7826
库存: 1000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 414.8
