L12-30-210-12-S

产品分类: 电机驱动器
产品描述: Actuonix 电动缸 L12系列, 30mm 最大行程, 12V 直流 输入
供应商型号: 2020765
供应商: 欧时
标准整包数: 1
ACTUONIX MOTION DEVICES 电机驱动器 L12-30-210-12-S

L12-30-210-12-S概述

    # 产品介绍

    产品简介

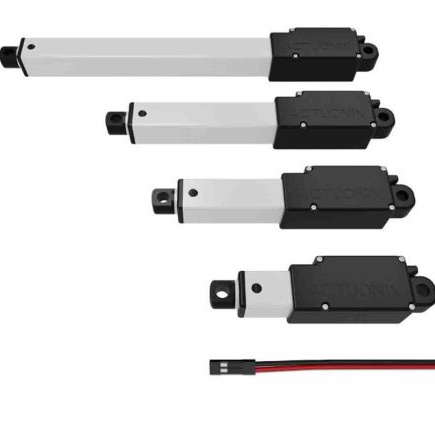

    Actuonix Motion Devices 的 L12 系列微型线性致动器代表了新一代具备新功能的运动产品设计,且尺寸紧凑。L12 是一种轴向设计,具有强大的传动系统和矩形截面以增加刚度。这些小线性致动器是设计时避免使用笨拙的齿轮、电机、伺服机构和连杆的优良替代方案。L12 致动器结合了 Actuonix 微型致动器系列中的最佳功能,形成了一种高度灵活、可配置和紧凑的平台,并具有可选的内置微控制器。L12 致动器具有多种可用配置,使其成为机器人、家电、玩具、遥控车辆、汽车、工业自动化等领域应用的理想选择。

    技术参数


    以下是L12微型线性致动器的技术参数:
    - 驱动比选项:50:1, 100:1, 210:1
    - 峰值功率点:17N @ 14mm/s, 31N @ 7mm/s, 62N @ 3.2mm/s
    - 峰值效率点:10N @ 19mm/s, 17N @ 10mm/s, 36N @ 4.5mm/s
    - 最大速度(无负载):25mm/s, 13mm/s, 6.5mm/s
    - 最大推力(抬起):22N, 42N, 80N
    - 反驱力(静态):12N, 22N, 45N
    - 行程选项:10 mm, 30mm, 50mm, 100mm
    - 质量:28 g, 34 g, 40 g, 56 g
    - 重复性:±0.1 mm, ±0.2 mm, ±0.3 mm, ±0.5 mm
    - 最大侧向负载(伸出):50N, 40N, 30N, 15N
    - 闭合长度(孔到孔):62mm, 82mm, 102mm, 152mm
    - 电位计(-I, -R, -P):1kΩ±50%, 3kΩ±50%, 6kΩ±50%, 11kΩ±50%
    - 电压选项:6VDC, 12VDC
    - 最大输入电压:7.5V, 13.5V
    - 堵转电流:460mA, 246mA
    - 待机电流(-I/-R):7.2mA, 3.3mA
    - 工作温度范围:-10°C 到 +50°C
    - 电位计线性度:小于2.00%
    - 最大占空比:20%
    - 噪声等级:55dB @ 45cm
    - 防护等级:IP-54
    - 机械回程:0.2mm
    - 极限开关(-S):最大泄漏电流:8uA
    - 最大静态力:200N

    产品特点和优势


    L12致动器具有以下显著特点和优势:
    - 紧凑设计:体积小,便于安装。
    - 简单控制:易于控制,不需要复杂的控制电路。
    - 低电压:可以在6VDC或12VDC下工作。
    - 等推/拉力:提供等推/拉力的设计,确保均匀受力。
    - 易于安装:结构紧凑,易于安装和维护。
    - 多配置选择:可以根据不同应用需求选择不同的驱动比、行程长度和电压选项。

    应用案例和使用建议


    应用案例
    L12 致动器广泛应用于多个领域,如机器人、家电、玩具、遥控车辆、汽车和工业自动化等。例如,在机器人领域,它可以用于精确控制机器人的手臂动作;在家电领域,可以用于窗帘开合、灯光调节等。
    使用建议
    1. 在安装L12致动器之前,建议先确定所需的驱动比和行程长度。
    2. 在高负载情况下,建议进行实际测试以验证其有效寿命。
    3. 使用过程中,应注意保持供电稳定,避免频繁插拔电源导致损坏。
    4. 在使用遥控信号控制时,建议使用阻值在1-4欧姆之间的电阻来减少电磁干扰。

    兼容性和支持


    L12 致动器具有广泛的兼容性,可以与各种控制板和传感器配合使用。例如,可以通过使用LAC控制板将其转换为线性伺服,从而实现更精确的位置控制。此外,Actuonix还提供了良好的技术支持和售后服务,包括在线购买渠道和定制服务。

    常见问题与解决方案


    常见问题及解决方案
    1. Q: 能否更换驱动比?
    - A: 不行。驱动比是出厂时预设的,一旦出厂就不可更改。

    2. Q: 如何确保最佳的电机性能?
    - A: 确保电压在规定的范围内,并尽量避免过载使用。

    3. Q: 如何调整电机的位置反馈信号?
    - A: 可以通过调整外部控制器的参考电压来实现,详细步骤请参阅技术手册。

    总结和推荐


    L12微型线性致动器以其紧凑的设计、简单易用的控制方式、多样化的配置选项和广泛的适用范围,在市场上拥有很强的竞争优势。适用于多种应用场景,无论是家用还是工业级应用,都能提供可靠的性能。对于需要高精度位置控制的应用场景,推荐使用带有内置控制器的L12型号(如-I和-R选项)。总体而言,这是一款性能优秀、使用方便的产品,非常值得推荐。

L12-30-210-12-S参数

参数
拓扑 -
接口类型 -
工艺 -
最小工作供电电压 -
电机类型 - AC,DC -
额定电流 -
电压 - 负载 -
最大工作供电电压 -
功率 -
功能 -
电机类型 有刷电机
安装方式 导线安装
零件状态 在售
包装方式 散装

L12-30-210-12-S厂商介绍

Actuonix Motion Devices是一家专注于线性和旋转运动解决方案的公司,总部位于加拿大不列颠哥伦比亚省。公司主营产品包括线性执行器、伺服电机、步进电机和齿轮头等,广泛应用于工业自动化、医疗设备、机器人技术、****和消费电子产品等领域。

Actuonix Motion Devices的产品分类主要包括:
1. 线性执行器:提供精确的线性运动,适用于需要精确控制的应用。
2. 伺服电机:提供高扭矩和精确的速度控制,适用于需要高动态性能的应用。
3. 步进电机:提供精确的位置控制,适用于需要精确定位的应用。
4. 齿轮头:提供高扭矩和紧凑的尺寸,适用于需要高扭矩输出的应用。

Actuonix Motion Devices的优势在于:
1. 高性能:提供高扭矩、高速度和精确控制的产品。
2. 可靠性:产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 定制化:提供定制化的解决方案,满足客户的特定需求。
4. 技术支持:提供专业的技术支持和培训,帮助客户实现最佳的系统性能。

L12-30-210-12-S数据手册

厂牌 PDF简要描述 下载
ACTUONIX MOTION DEVICES 电机驱动器 ACTUONIX MOTION DEVICES L12-30-210-12-S L12-30-210-12-S数据手册

L12-30-210-12-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
