L12-30-100-12-S

产品分类: 电机驱动器
产品描述: Actuonix 电动缸 L12系列, 30mm 最大行程, 12V 直流 输入
供应商型号: 2020770
供应商: 海外现货
标准整包数: 1
ACTUONIX MOTION DEVICES 电机驱动器 L12-30-100-12-S

L12-30-100-12-S概述

    电子元器件产品技术手册:L12 微型直线致动器

    1. 产品简介


    Actuonix Motion Devices 提供了一系列独特的微型直线致动器,其设计目标是通过结合小巧体积与高性能,满足广泛的应用需求。L12 系列是 Actuonix 的 Miniature Linear Motion Series 中的一款微型直线致动器,采用轴向设计,配备强大的驱动系统和矩形截面结构,以提高刚度。L12 微型直线致动器具备紧凑、易于控制、低电压操作和双向推拉等功能,使其成为机器人、家电、玩具、遥控车辆、汽车和工业自动化领域的理想选择。

    2. 技术参数


    L12 微型直线致动器的技术规格如下:
    | 参数 | 值 |

    | 齿轮比 | 50:1, 100:1, 210:1 |
    | 峰值功率点 | 17N @ 14mm/s (50:1),31N @ 7mm/s (100:1),62N @ 3.2mm/s (210:1) |
    | 峰值效率点 | 10N @ 19mm/s (50:1),17N @ 10mm/s (100:1),36N @ 4.5mm/s (210:1) |
    | 最大速度(空载) | 25mm/s (50:1),13mm/s (100:1),6.5mm/s (210:1) |
    | 最大力(抬起) | 22N (50:1),42N (100:1),80N (210:1) |
    | 后驱力(静态) | 12N (50:1),22N (100:1),45N (210:1) |
    | 行程选项 | 10mm, 30mm, 50mm, 100mm |
    | 质量 | 28g (10mm),34g (30mm),40g (50mm),56g (100mm) |
    | 重复性 | ±0.1mm (10mm),±0.2mm (30mm),±0.3mm (50mm),±0.5mm (100mm) |
    | 最大侧负载(伸展) | 50N (10mm),40N (30mm),30N (50mm),15N (100mm) |
    | 关闭长度(孔到孔) | 62mm (10mm),82mm (30mm),102mm (50mm),152mm (100mm) |
    | 电位计 | 1kΩ±50% (10mm),3kΩ±50% (30mm),6kΩ±50% (50mm),11kΩ±50% (100mm) |
    | 电压选项 | 6VDC, 12VDC |
    | 最大输入电压 | 7.5V (6VDC),13.5V (12VDC) |
    | 拖载电流 | 460mA (6VDC),246mA (12VDC) |
    | 空闲电流 | 7.2mA (6VDC),3.3mA (12VDC) |
    | 工作温度 | -10°C 到 +50°C |

    3. 产品特点和优势


    - 紧凑设计:小型化设计,适合各种紧凑空间的应用。
    - 简单控制:易于控制,支持多种控制模式,适用于不同的应用场景。
    - 低电压操作:可以在低电压环境下工作,适应性强。
    - 双向推拉:既可以推动也可以拉动,提供灵活的运动方式。
    - 便于安装:安装简单快捷,适用于各种安装环境。

    4. 应用案例和使用建议


    L12 微型直线致动器适用于多种应用场景,如机器人、家电、玩具、遥控车辆、汽车和工业自动化。例如,在机器人领域,它可以用于精确控制机器人的运动;在家电领域,可用于自动门的开启关闭。为了更好地利用 L12 的优势,建议在使用时根据具体应用场景选择合适的齿轮比和行程长度。同时,由于 L12 具备多种接口模式,可以根据需要选择最适合的接口模式进行连接。

    5. 兼容性和支持


    L12 微型直线致动器可以与多种控制系统兼容,例如通过外部控制器进行控制。Actuonix 提供详细的技术文档和支持服务,用户可以通过官网获得相关资料和帮助。此外,针对特定需求,Actuonix 还提供了定制化的服务。

    6. 常见问题与解决方案


    - 问题一:如何安装和固定致动器?

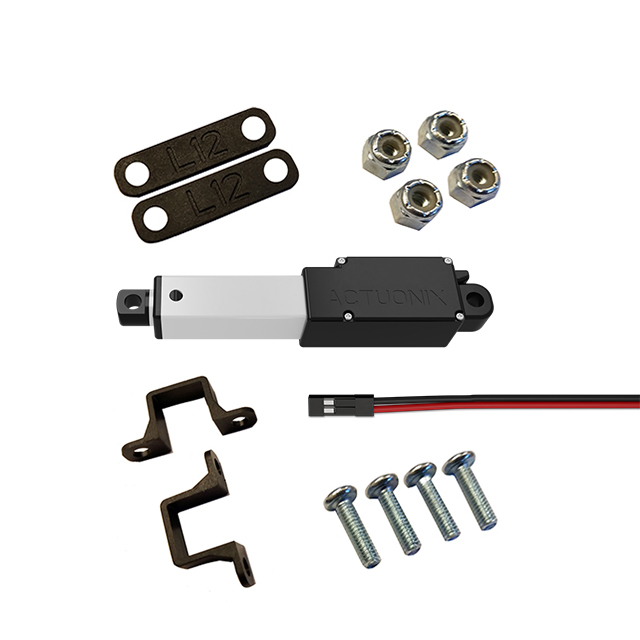

    - 解决方案:L12 配备了两个安装支架和相应的安装硬件,可以根据提供的说明文档进行安装。

    - 问题二:如何控制致动器的位置?
    - 解决方案:L12 支持多种控制模式,例如模拟信号、数字信号等,可以根据实际需求选择合适的控制模式。

    7. 总结和推荐


    L12 微型直线致动器凭借其紧凑的设计、简便的控制和多样的配置,成为广泛应用的理想选择。其多样化的配置和高度的灵活性使其在各种场合下都表现出色。因此,强烈推荐 L12 作为对体积、重量和功耗有严格要求的应用场景中的首选部件。

L12-30-100-12-S参数

参数
最大工作供电电压 -
电压 - 负载 -
电机类型 有刷电机
接口类型 -
功能 -
功率 -
工艺 -
最小工作供电电压 -
额定电流 -
电机类型 - AC,DC -
拓扑 -
安装方式 导线安装
零件状态 在售
包装方式 散装

L12-30-100-12-S厂商介绍

Actuonix Motion Devices是一家专注于线性和旋转运动解决方案的公司,总部位于加拿大不列颠哥伦比亚省。公司主营产品包括线性执行器、伺服电机、步进电机和齿轮头等,广泛应用于工业自动化、医疗设备、机器人技术、****和消费电子产品等领域。

Actuonix Motion Devices的产品分类主要包括:
1. 线性执行器:提供精确的线性运动,适用于需要精确控制的应用。
2. 伺服电机:提供高扭矩和精确的速度控制,适用于需要高动态性能的应用。
3. 步进电机:提供精确的位置控制,适用于需要精确定位的应用。
4. 齿轮头:提供高扭矩和紧凑的尺寸,适用于需要高扭矩输出的应用。

Actuonix Motion Devices的优势在于:
1. 高性能:提供高扭矩、高速度和精确控制的产品。
2. 可靠性:产品经过严格的测试和认证,确保在各种环境下的可靠性。
3. 定制化:提供定制化的解决方案,满足客户的特定需求。
4. 技术支持:提供专业的技术支持和培训,帮助客户实现最佳的系统性能。
