TD3USPCAN

产品分类: 其他功能模块
产品描述:
供应商型号: SG-TD3USPCAN
供应商: 期货订购
标准整包数: 1

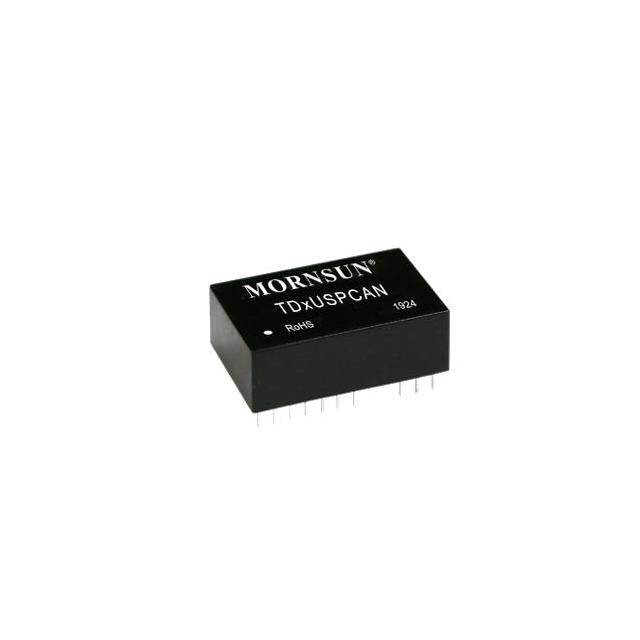

MORNSUN/广州金升阳科技 其他功能模块 TD3USPCAN

TD3USPCAN概述

    TD5(3)USPCAN系列隔离UART/SPI转CAN模块技术手册

    1. 产品简介


    TD5(3)USPCAN系列是广州金升阳科技有限公司推出的一款高性能隔离UART/SPI转CAN模块。该模块集成了微处理器、CAN收发器、电源隔离和信号隔离等多种功能,能够将UART/SPI信号转换为CAN总线差分电平,从而实现信号接口的拓展和隔离。产品广泛应用于工业自动化、楼宇自动化、电力系统监控等领域,满足不同应用场合对通信接口扩展的需求。

    2. 技术参数


    - 电源输入
    - TD3USPCAN:3.3VDC
    - TD5USPCAN:5VDC
    - 静态电流
    - TD3USPCAN:35mA
    - TD5USPCAN:35mA
    - 最大工作电流
    - TD3USPCAN:110mA
    - TD5USPCAN:105mA
    - UART波特率
    - 921.6kbps
    - SPI速率
    - 1.5Mbps
    - CAN波特率
    - 1Mbps
    - 支持的节点数
    - 110个
    - 工作温度范围
    - -40℃ to +85℃
    - 隔离特性
    - 两端隔离(3kVDC)
    - 安全认证
    - EN62368-1

    3. 产品特点和优势


    - 内置高效隔离电源:确保系统稳定运行并减少噪声干扰。
    - 高效的信号转换能力:UART波特率高达921.6kbps,SPI速率高达1.5Mbps,CAN波特率高达1Mbps。
    - 隔离和保护功能:集成隔离与ESD总线保护功能,增强了系统的稳定性和可靠性。
    - 广泛的温度适应性:工作温度范围从-40℃到+85℃,适用于各种恶劣环境。
    - 多种转换模式:支持透明转换、透明带标识转换和自定义协议转换,灵活满足不同应用场景。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于工业自动化、楼宇自动化和电力系统监控等领域。例如,在楼宇自动化系统中,该模块可以实现传感器数据的实时采集和传输。
    - 使用建议:使用时需注意供电电压和逻辑电平的匹配。此外,考虑到现场可能存在的雷击风险,建议增加端口保护电路,具体设计参考推荐电路图(图10)。为了确保总线通讯的可靠性,建议使用屏蔽双绞线并可靠单点接地。

    5. 兼容性和支持


    - 兼容性:TD5(3)USPCAN系列兼容UART/SPI接口,可以直接嵌入到具有相应接口的设备中。
    - 支持与维护:产品提供三年质保期,期间内出现质量问题可免费维修或更换。此外,技术支持团队随时在线解答用户疑问。

    6. 常见问题与解决方案


    - 问题1:如何设置波特率?
    - 解决方案:通过MCU配置TD5(3)USPCAN模块的波特率,具体操作详见技术手册中的配置流程。
    - 问题2:如何连接电源?
    - 解决方案:确保使用合适的直流电源,切勿使用交流电源,以免造成设备损坏。
    - 问题3:如何进行初始化?
    - 解决方案:参照技术手册中的初始化流程,确保各步骤正确执行。

    7. 总结和推荐


    TD5(3)USPCAN系列作为一款高性能隔离UART/SPI转CAN模块,凭借其强大的信号转换能力和稳定的隔离保护功能,在各类工业应用场景中表现出色。该产品的多种转换模式和广泛的工作温度范围使其成为一款值得推荐的优秀产品。总体来看,TD5(3)USPCAN系列在性能和稳定性方面均能满足用户的高要求,特别适合用于需要信号接口扩展和数据通信的工业自动化系统中。

TD3USPCAN参数

参数
通用封装 DIP-17
零件状态 在售
包装方式 管装

TD3USPCAN厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

TD3USPCAN数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 其他功能模块 MORNSUN/广州金升阳科技 TD3USPCAN TD3USPCAN数据手册

TD3USPCAN封装设计

查看详情并下载
Symbol
Footprint
3D Model
