首页  >  产品百科  >  X9556H-04B-N0

X9556H-04B-N0

产品分类: 矩形连接器 - 外壳

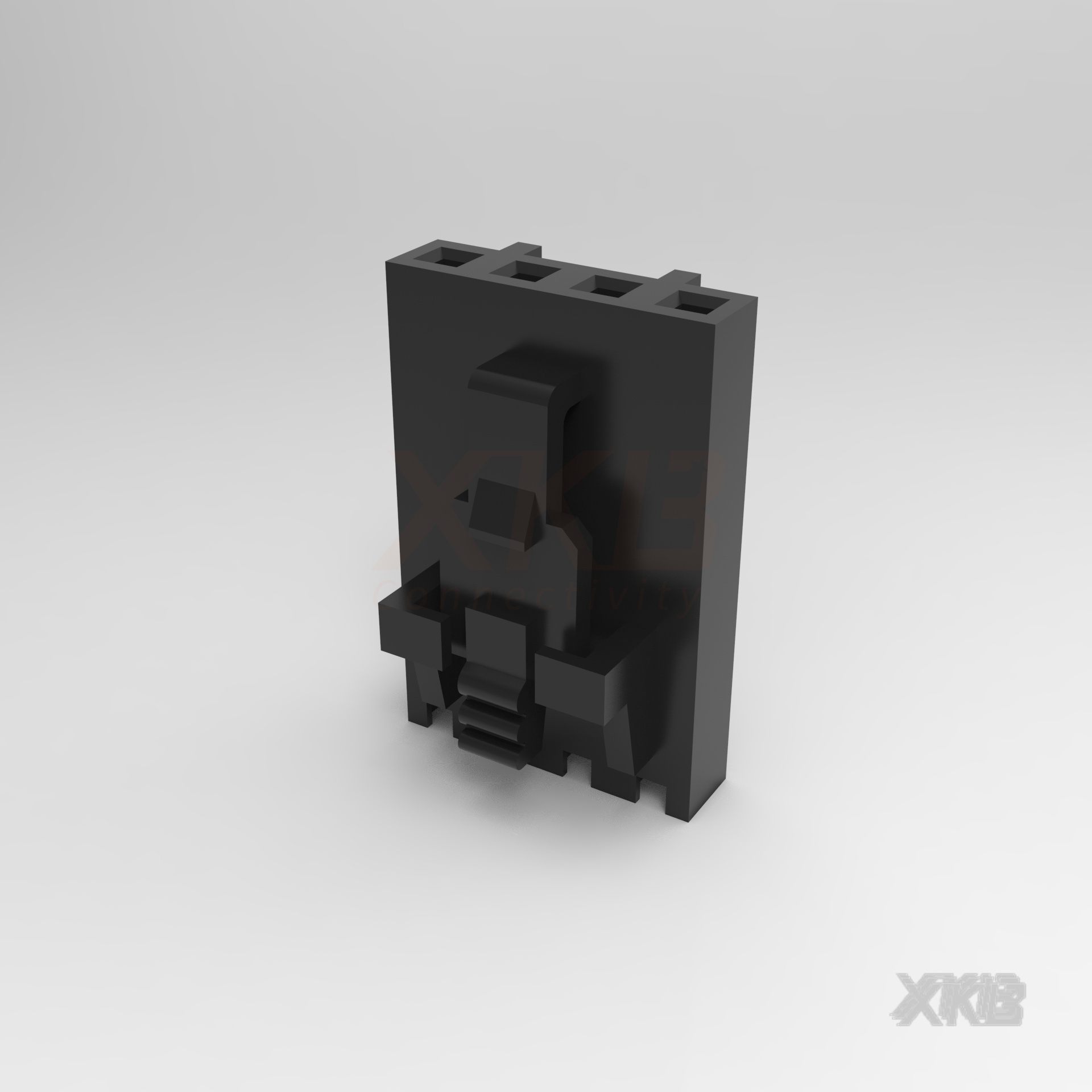

产品描述: 2.54mm 线对板连接器(Molex 70058 2.54小飞机)公HSG,有凸有扣,04P
供应商型号: X9556H-04B-N0
供应商: 云汉优选
标准整包数: 1000
XKB CONNECTIVITY/中国星坤 矩形连接器 - 外壳 X9556H-04B-N0

X9556H-04B-N0概述


    产品简介


    X9556H 系列电子元器件是专为工业应用设计的高性能连接器,主要用于需要高可靠性、耐用性和稳定性的电子系统。这类连接器广泛应用于通信设备、工业自动化、汽车电子、医疗设备及家用电器等领域。它们通过可靠的机械连接和电气连接确保信号传输的准确性和稳定性。

    技术参数


    以下是 X9556H 连接器的关键技术规格:
    - 电压等级:250V AC / DC
    - 电流等级:3A AC / DC
    - 耐压能力:1500V AC/分钟
    - 温度范围:-25°C ~ +85°C
    - 绝缘电阻:≥1000MΩ
    - 接触电阻:≤20mΩ
    - 环境测试后接触电阻:≤30mΩ
    - 材料:PA66 94V-0(阻燃等级)
    - 颜色:自然色
    - 卤素含量:无卤(Halogen Free)

    产品特点和优势


    X9556H 连接器具有以下显著特点和优势:
    - 高可靠性和耐用性:能在严苛的工业环境下长期稳定工作。
    - 环境适应性强:可在广泛的温度范围内正常工作,适用于多种恶劣环境。
    - 低接触电阻:确保信号传输的高效性和准确性。
    - 无卤素设计:更环保,符合现代工业标准。
    - 多样化选择:提供不同针数(2P~20P)的选择,以满足不同的应用需求。

    应用案例和使用建议


    应用案例
    - 通信设备:在路由器和交换机中,确保信号传输的稳定性。
    - 工业自动化:在工厂自动化系统中,连接传感器和执行器,确保数据传输的可靠性和实时性。
    - 医疗设备:用于心电图机等医疗设备中,确保精确的数据采集。
    使用建议
    - 正确安装:严格按照制造商提供的安装指南进行安装,避免误操作导致损坏。
    - 定期检查:在使用过程中,定期检查连接器的接触状态和外观,确保其良好工作状态。
    - 避免高温环境:尽量避免长时间暴露在高温环境中,防止材料老化影响使用寿命。

    兼容性和支持


    X9556H 连接器可以与市场上常见的电子设备兼容,包括但不限于通信设备、工业控制系统、汽车电子等。制造商提供全面的技术支持和服务,包括产品咨询、故障排除和技术培训等。

    常见问题与解决方案


    - Q:如何检查连接器是否正常工作?
    - A:使用万用表检测接触电阻,正常情况下应小于20mΩ。

    - Q:连接器在高温环境下工作时需要注意什么?
    - A:在高温环境下工作时,需定期检查连接器的状态,必要时更换新的连接器以确保长期稳定工作。

    - Q:连接器出现接触不良怎么办?
    - A:清洁连接器端子和插座,确保没有灰尘和杂质阻碍接触,重新安装并测试其工作状态。

    总结和推荐


    X9556H 连接器凭借其高可靠性和多功能性,在工业应用中表现出色。适用于多种恶劣环境,具有广泛的温度适应性和优良的电气性能。强烈推荐给需要高性能连接器的应用领域,如通信设备、工业自动化等。
    如果您对 X9556H 连接器有任何疑问或需要技术支持,请联系我们的客户服务团队。

X9556H-04B-N0参数

参数
触头端接 -
针脚数 -
类型 -
颜色 -
触头类型 -
紧固类型 -
排数 1

X9556H-04B-N0厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X9556H-04B-N0数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 外壳 XKB CONNECTIVITY/中国星坤 X9556H-04B-N0 X9556H-04B-N0数据手册

X9556H-04B-N0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.2379
3000+ ¥ 0.2279
5000+ ¥ 0.224
51000+ ¥ 0.2141
库存: 1297
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 237.9
直接购买
加入购物车
