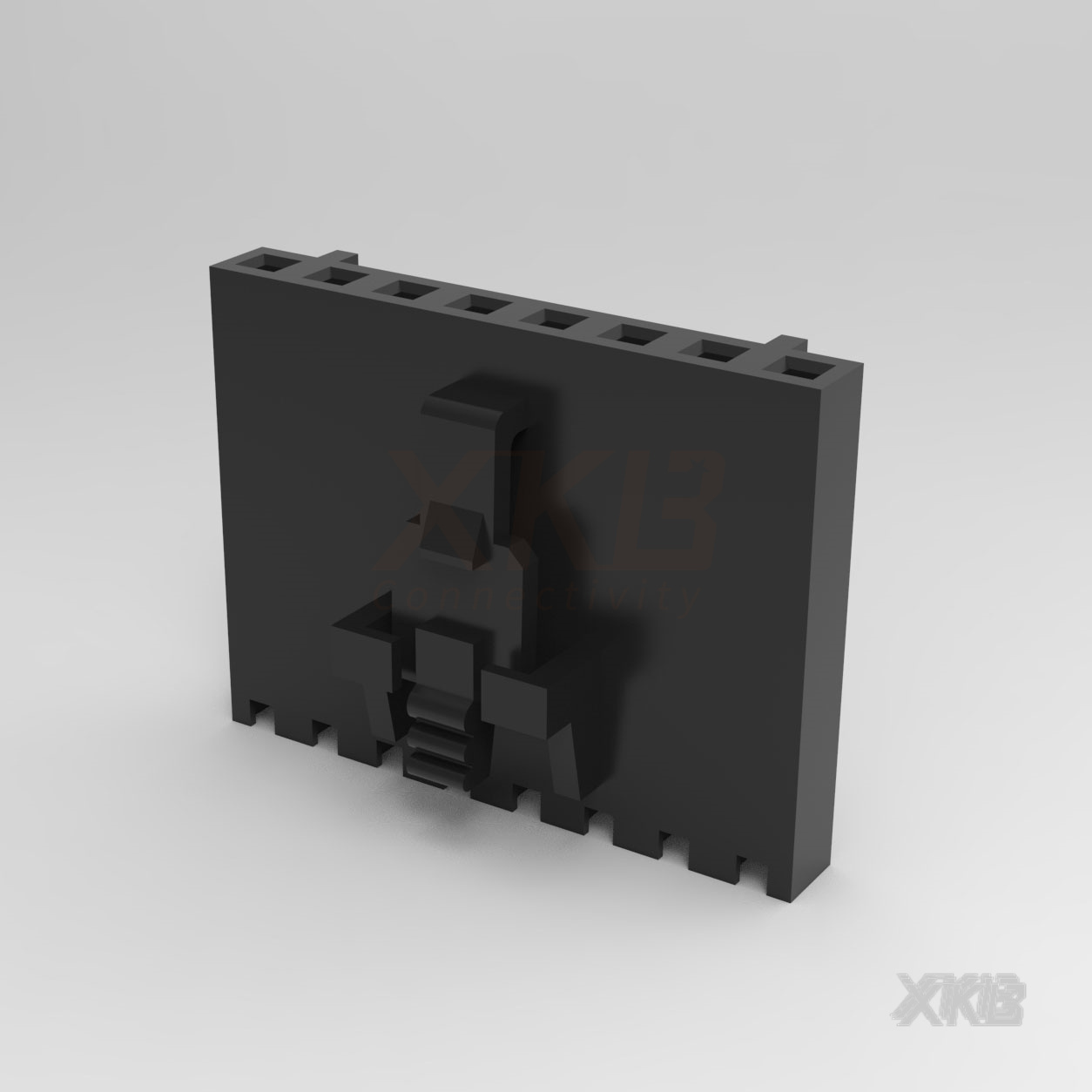

X9556H-08B-N0

产品分类: 矩形连接器 - 外壳
产品描述: 2.54mm 线对板连接器(Molex 70058 2.54小飞机)公HSG,有凸有扣,08P
供应商型号: X9556H-08B-N0
供应商: 云汉优选
标准整包数: 1000
XKB CONNECTIVITY/中国星坤 矩形连接器 - 外壳 X9556H-08B-N0

X9556H-08B-N0概述

    # X9556H-XXB-N0 电子元器件技术手册

    产品简介


    X9556H-XXB-N0 是一款适用于工业和消费电子领域的高可靠性接插件,主要应用于电路板连接和信号传输。产品提供多种极数选择,以适应不同应用需求。它具有高电压和大电流承载能力,能够在宽广的温度范围内稳定工作,确保在复杂环境下的可靠性能。

    技术参数


    以下是X9556H-XXB-N0 的技术规格和关键性能参数:
    - 额定电压: 250V AC / DC
    - 额定电流: 3A AC / DC
    - 耐压强度: 1500V AC/分钟
    - 工作温度范围: -25°C 至 +85°C
    - 绝缘电阻: ≥1000MΩ
    - 接触电阻: ≤20mΩ(未经过环境测试)
    - 环境测试后接触电阻: ≤30mΩ
    - 焊接角度: 普通
    - 引脚配置: 单排(XX)
    - 材料: PA66 94V-0(无卤素)
    - 颜色: 自然色

    产品特点和优势


    X9556H-XXB-N0 具备以下独特功能和优势:
    - 高可靠性: 能承受高达1500V的耐压强度,在恶劣环境下也能保持良好的电绝缘性能。
    - 宽温范围: 可在-25°C至+85°C的温度范围内稳定工作,适应各种严苛环境。
    - 低接触电阻: 接触电阻极低,确保高效的电流传输,减少能量损耗。
    - 耐用设计: 材料选用PA66 94V-0(无卤素),提高产品的机械强度和耐高温性能。
    - 兼容性强: 支持多种引脚配置,满足不同应用需求。

    应用案例和使用建议


    应用案例
    X9556H-XXB-N0 在许多工业自动化系统、家庭电器和汽车电子设备中广泛应用。例如,它可用于汽车电子控制单元(ECU)中的连接,确保高电压和大电流的可靠传输。
    使用建议
    - 安装时注意事项: 确保连接器安装在平整且稳定的表面上,避免振动导致松动。
    - 环境条件考虑: 在极端温度条件下使用时,需进行额外的绝缘保护措施,防止热胀冷缩对接触电阻的影响。
    - 定期检查: 定期进行连接器的电气特性和机械性能检查,以确保长期可靠性。

    兼容性和支持


    X9556H-XXB-N0 与多种电子设备和元器件具有良好的兼容性,特别适合用于需要高可靠性的工业设备和消费电子产品。制造商提供了全面的技术支持和服务,包括但不限于:
    - 快速响应的技术咨询
    - 故障排查和维修服务
    - 产品定制和改造

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及解决方案:
    - 问题: 连接器安装后出现接触不良。
    - 解决方案: 检查引脚配置是否正确,确保焊接牢固且没有短路现象。
    - 问题: 连接器接触电阻超出正常范围。
    - 解决方案: 确认使用环境符合规定温度范围,必要时采取额外的绝缘保护措施。
    - 问题: 长时间使用后出现磨损。
    - 解决方案: 定期检查连接器的机械和电气性能,必要时更换新件。

    总结和推荐


    综上所述,X9556H-XXB-N0 是一款具备高可靠性、宽温范围和低接触电阻的优质接插件。它的多功能性和广泛的应用场景使其成为工业自动化、家庭电器和汽车电子设备的理想选择。鉴于其出色的性能和全面的支持,强烈推荐用户选用此款产品。
    以上是基于给定数据表内容编写的技术手册概览。如果您需要更详细的信息或有其他特定要求,请随时告知。

X9556H-08B-N0参数

参数
触头端接 -
针脚数 -
类型 -
颜色 -
触头类型 -
紧固类型 -
排数 1

X9556H-08B-N0厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X9556H-08B-N0数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 矩形连接器 - 外壳 XKB CONNECTIVITY/中国星坤 X9556H-08B-N0 X9556H-08B-N0数据手册

X9556H-08B-N0封装设计

查看详情并下载
Symbol
Footprint
3D Model
