X1B000301000200

产品分类: 实时时钟器件(RTC)
厂牌: EPSON
产品描述: Real Time Clock Module, I2C-Bus, High Stability And Power Switching
供应商型号: X1B000301000200
供应商: 云汉优选
标准整包数: 2000

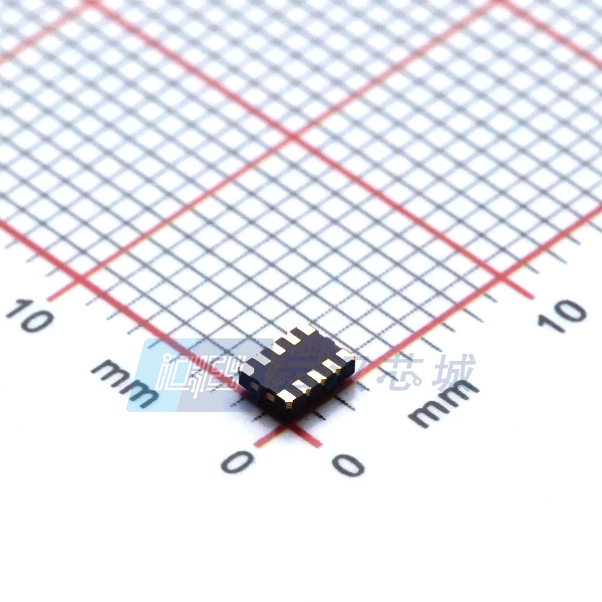

EPSON 实时时钟器件(RTC) X1B000301000200

X1B000301000200概述


    产品简介


    本产品为一款高性能实时钟模块(RTC),型号为RX8900系列。该模块内置了频率调整的32.768kHz晶体振荡器(DTCXO),并提供高稳定性的时间基准。适用于各种电子设备,包括汽车多媒体系统、车身电子设备、遥控无钥匙进入系统等。由于其高精度和稳定性,该模块也被广泛应用于驾驶安全相关的电子控制系统,如发动机控制单元、气囊、ESC等。此外,它还支持Linux驱动程序,便于开发人员进行集成和调试。

    技术参数


    基本参数
    - 型号: RX8900SA / RX8900CE (UA, UB, UC)
    - 接口类型: I²C-Bus 接口 (400kHz)
    - 工作电压范围:
    - 界面电压: 2.5 V 至 5.5 V
    - 温度补偿电压: 2.0 V 至 5.5 V
    - 钟供应电压: 1.6 V 至 5.5 V
    - 温度范围: -40°C 至 +85°C
    - 封装形式: SOP-14 封装
    性能参数
    - 频率输出功能:
    - 输出可选: 32.768 kHz, 1024 Hz, 1 Hz
    - FOUT 输出 (CMOS 输出), CL=30 pF
    - 自动电池切换功能:
    - VDD 电压下降检测(VDET3)后自动切换到备份电池
    - 定时器功能:
    - 可调周期从 4095 分钟开始,以 1/4096 秒为单位
    - 报警功能:
    - 支持双报警,每周和每月
    - 温度传感器功能:
    - 可读取嵌入式温度传感器的数据 (Bank.2Add17h)
    电气特性
    - 供电电压
    - 接口电压范围: 2.5 V 至 5.5 V
    - 内部时钟供电电压范围: 1.6 V 至 5.5 V
    - 功耗
    - 当 /INT 连接到 VDD,FOE 连接到 GND 时,电流消耗:
    - IDD1: 0.72 µA 至 1.5 µA (VDD = 5V)
    - IDD2: 0.70 µA 至 1.4 µA (VDD = 3V)
    - 频率稳定性
    - 在 -40°C 到 +85°C 范围内:
    - UA ±3.4 × 10⁻⁶
    - UB ±5.0 × 10⁻⁶
    - UC ±5.0 × 10⁻⁶
    - 温度范围 -30°C 到 +70°C:
    - UC ±5.0 × 10⁻⁶

    产品特点和优势


    1. 高稳定性:本模块具备极高的频率稳定性,保证在不同温度条件下时钟信号的一致性。
    2. 多样的功能:内置全日历、报警、定时器和温度传感器功能,能够满足各种应用场景的需求。
    3. 灵活的供电管理:支持自动电池切换功能,确保在主电源断电时依然保持时间基准的连续性和准确性。
    4. 易于集成:支持I²C-Bus接口,兼容多种控制器,便于开发者进行集成和调试。
    5. 广泛的适用性:适用于多种电子设备,尤其是需要高可靠性的汽车电子领域。

    应用案例和使用建议


    应用案例
    1. 汽车多媒体系统:该模块可用于汽车多媒体系统中,作为系统时钟,确保系统时间的准确性和一致性。
    2. 远程无钥匙进入系统:该模块可被用于存储和管理系统的实时数据,提高系统的稳定性和可靠性。
    使用建议
    1. 环境适应性:考虑到不同使用环境的温度变化,建议选用具有更高温度稳定性的型号(如UB和UC)。
    2. 低功耗设计:在不需要高精度时钟输出的情况下,可以降低供电电压,以减少功耗,延长电池寿命。
    3. 测试验证:在正式使用前,建议通过温箱测试模块的性能,确保其在极端环境下的稳定性。

    兼容性和支持


    - 兼容性:该模块采用I²C-Bus接口,与多种微控制器兼容。
    - 软件支持:Epson提供了针对Linux平台的驱动程序,方便开发者进行集成和测试。
    - 技术支持:Seiko Epson提供了技术支持和维护服务,确保用户能够及时解决问题。

    常见问题与解决方案


    问题一:模块供电电压过高导致电流消耗异常
    解决方法:
    - 检查电源电路,确认供电电压是否符合要求。如果电压过高,需采取措施降低供电电压。

    问题二:报警功能无法正常触发
    解决方法:
    - 确认报警寄存器配置正确,并检查外部硬件连接是否完好。必要时重新配置报警参数。
    问题三:温度传感器数据读取错误
    解决方法:
    - 确保温度传感器相关寄存器配置正确,重新读取温度数据并对比测试结果。

    总结和推荐


    综上所述,Seiko Epson的RX8900系列实时钟模块是一款高性能、多功能且易于集成的产品。它不仅具有卓越的频率稳定性,而且支持自动电池切换功能,使其成为各种电子设备的理想选择。无论是用于汽车电子系统还是其他需要高精度时钟的应用场合,该模块都能表现出色。因此,强烈推荐使用该产品。

X1B000301000200参数

参数
时间格式 -
接口类型 -
存储容量 -
电池备用开关 -
最大工作供电电压 -
最小工作供电电压 -
日期格式 -
长*宽*高 3.2mm(长度)*2.5mm(宽度)
安装方式 贴片安装

X1B000301000200厂商介绍

爱普生(Epson)是一家日本的跨国公司,成立于1942年,总部位于日本长野县诹访市。公司以生产打印机、扫描仪、投影仪等办公设备而闻名,同时也涉足手表、电子设备和机器人技术等领域。

主营产品分类:
1. 打印机:包括喷墨打印机、激光打印机和针式打印机,广泛应用于家庭、办公室和工业打印。
2. 投影仪:提供家庭影院、教育和商务会议等多种用途的投影解决方案。
3. 扫描仪:包括平板扫描仪和文档扫描仪,用于文档数字化和图像处理。
4. 手表:生产高品质的石英手表和智能手表。
5. 机器人:开发和制造工业自动化和精密制造领域的机器人技术。

应用领域:
爱普生的产品广泛应用于家庭、办公室、教育、医疗、工业制造等多个领域。

爱普生的优势:
1. 技术创新:爱普生以其在喷墨打印技术、微压电技术和3LCD投影技术等领域的创新而闻名。
2. 环保:爱普生致力于开发节能和环保的产品,减少对环境的影响。
3. 可靠性:爱普生的产品以其耐用性和可靠性而受到用户的青睐。
4. 广泛的产品线:爱普生提供从个人到企业的各种解决方案,满足不同客户的需求。

X1B000301000200数据手册

厂牌 PDF简要描述 下载
EPSON 实时时钟器件(RTC) EPSON X1B000301000200 X1B000301000200数据手册

X1B000301000200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 6.4281
20000+ ¥ 6.2353
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 12856.2
