WNSC10650T6J

产品分类: 整流二极管/整流桥
产品描述: 450A 0μs 60μA 10A DFN-5 贴片安装
供应商型号: 3703835
供应商: 海外现货
标准整包数: 1

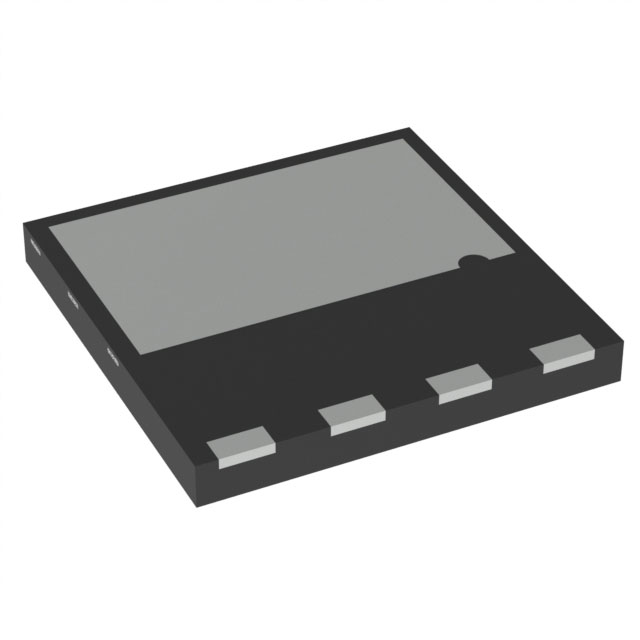

WEEN/瑞能半导体 整流二极管/整流桥 WNSC10650T6J

WNSC10650T6J概述


    产品简介


    WNSC10650T 是一款由 WeEn 半导体公司生产的碳化硅肖特基二极管(Silicon Carbide Schottky Diode),封装于 DFN 88 塑料外壳内。它专为高频开关电源设计,适用于多种电力转换和处理应用。

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VRRM | 反复峰值反向电压 | - | - | 650 | V |
    | VRWM | 工作峰值反向电压 | - | - | 650 | V |
    | VR | 直流反向电压 | - | - | 650 | V |
    | IF(AV) | 平均正向电流 | - | - | 10 | A |
    | IFRM | 反复峰值正向电流 | - | - | 20 | A |
    | IFSM | 非重复峰值正向电流 | - | - | 50 | A |
    | Qr | 恢复电荷 | - | 16 | - | nC |
    | Rth(j-c) | 结到壳体热阻 | - | 0.8 | 1.1 | K/W |
    | Rth(j-a) | 结到自由空气热阻 | - | 50 | - | K/W |
    | VF | 正向电压 | - | 1.5 | 1.7 | V |
    | IR | 反向漏电流 | - | - | 60 | μA |
    | Cd | 二极管电容 | - | 328 | - | pF |
    | Eas | 非重复雪崩能量 | - | - | 75 | mJ |

    产品特点和优势


    WNSC10650T 碳化硅肖特基二极管具备以下显著特点和优势:
    - 高度稳定的开关性能
    - 高正向浪涌能力
    - 极快的反向恢复时间
    - 比硅二极管效率更高
    - 减少关联 MOSFET 的损耗
    - 降低电磁干扰 (EMI)
    - 减少冷却需求
    - 符合 RoHS 标准,无卤素
    这些特性使其在高性能电源管理和电力转换应用中表现出色。

    应用案例和使用建议


    WNSC10650T 主要应用于以下几个领域:
    - 功率因数校正
    - 电信/服务器开关电源模块 (SMPS)
    - 不间断电源 (UPS)
    - 光伏逆变器
    - 个人电脑银箱
    - LED/OLED 电视
    - 电机驱动
    使用建议:
    为了最大化其性能,在选择散热解决方案时,需要确保其热阻适配工作环境和工作负载。此外,建议在设计电源电路时对相关参数进行详细仿真和测试,以确保最佳性能和可靠性。

    兼容性和支持


    WNSC10650T 具有广泛的兼容性,可以轻松集成到现有系统中。WeEn 半导体公司提供了详尽的技术支持文档,包括详细的安装指南、常见问题解答和技术支持服务。这些资源将有助于用户更好地理解和利用该产品的潜力。

    常见问题与解决方案


    - 问题:如何测量正向电压?
    解决方案:使用标准数字万用表,在测量电流为 10A 时读取电压。

    - 问题:在高湿度环境下使用是否安全?
    解决方案:产品可以在宽泛的工作温度范围内使用(-55°C 到 175°C),但在高湿度环境中建议使用额外的防护措施。

    - 问题:需要多大的散热片?
    解决方案:具体尺寸需根据系统的工作条件和预期最大电流来计算,确保热阻适合散热需求。

    总结和推荐


    WNSC10650T 碳化硅肖特基二极管是一款高效能、可靠稳定的电力电子元器件,适用于各种高性能电力转换和管理应用。其卓越的性能指标和多样化应用使其在市场上具有很强的竞争力。我们强烈推荐使用此产品,特别是在需要高性能、高效率的应用中。如果您对进一步的技术细节或应用有任何疑问,WeEn 半导体公司提供了专业的技术支持,以确保您的应用顺利进行。

WNSC10650T6J参数

参数
正向浪涌电流 450A
配置 -
If - 正向电流 10A
Ir - 反向电流 60μA
Vr-反向电压 -
反向恢复时间 0μs
通用封装 DFN-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WNSC10650T6J厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

WNSC10650T6J数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 整流二极管/整流桥 WEEN/瑞能半导体 WNSC10650T6J WNSC10650T6J数据手册

WNSC10650T6J封装设计

查看详情并下载
Symbol
Footprint
3D Model
