WNSC051200Q

产品分类: 整流二极管/整流桥
产品描述: 1.2KV 525A 0μs 50μA 5A 独立式 TO-220AC 通孔安装
供应商型号: 3586119
供应商: 海外现货
标准整包数: 1
WEEN/瑞能半导体 整流二极管/整流桥 WNSC051200Q

WNSC051200Q概述

    WNSC051200 硅碳化物二极管

    1. 产品简介


    WNSC051200 是一款硅碳化物(SiC)二极管,由 WeEn 半导体公司生产。该二极管专为高频开关模式电源供应器设计,具备高频率响应能力。它广泛应用于各种电源管理设备中,例如功率因数校正(PFC)、电信/服务器电源模块(SMPS)、不间断电源(UPS)、光伏逆变器(PV inverter)、PC银盒(PC Silverbox)、LED/OLED电视以及电机驱动器等。

    2. 技术参数


    - 绝对最大额定值
    - 反复峰值反向电压(VRRM):1200V
    - 平均正向电流(IF(AV)):5A
    - 结温(Tj):175°C
    - 静态特性
    - 正向电压(VF):25°C时,典型值为1.6V;150°C时,典型值为2.3V;175°C时,典型值为2.6V
    - 反向电流(IR):25°C时,典型值为4μA;175°C时,典型值为150μA
    - 动态特性
    - 回收电荷(Qr):典型值为13nC
    - 二极管电容(Cd):1MHz,1V时,典型值为250pF;400V时,典型值为24.5pF;800V时,典型值为22pF
    - 热特性
    - 结至散热基座热阻(Rth(j-mb)):最大值为1.5K/W
    - 结至环境自由空气热阻(Rth(j-a)):最大值为60K/W

    3. 产品特点和优势


    - 高稳定性切换性能:快速且稳定的切换性能。
    - 大前向浪涌电流能力(IFSM):最大非重复前向峰值电流为525A。
    - 极快的反向恢复时间:减少电力损耗和电磁干扰。
    - 效率更高:相比传统硅二极管更高效。
    - 降低相关的MOSFET损耗:提高系统整体效率。
    - 减少电磁干扰(EMI):有助于满足严格的EMI标准。
    - 降低冷却需求:减少系统运行时的冷却要求。
    - 符合RoHS标准:环保材料,无卤素。
    - 高结温操作能力:最高可达175°C。

    4. 应用案例和使用建议


    - 功率因数校正(PFC):适用于电源转换中提高功率因数的应用。
    - 电信/服务器电源模块(SMPS):帮助实现高效的电源转换和管理。
    - 不间断电源(UPS):提高系统的可靠性和效率。
    - 光伏逆变器(PV inverter):优化太阳能发电系统的能量转换效率。
    - LED/OLED电视:提供更高的能效和更稳定的电源管理。
    - 电机驱动器:实现精确的控制和高效的能量转换。
    使用建议:
    - 确保正确连接二极管以避免过载。
    - 根据具体应用调整散热措施,确保结温不超过175°C。

    5. 兼容性和支持

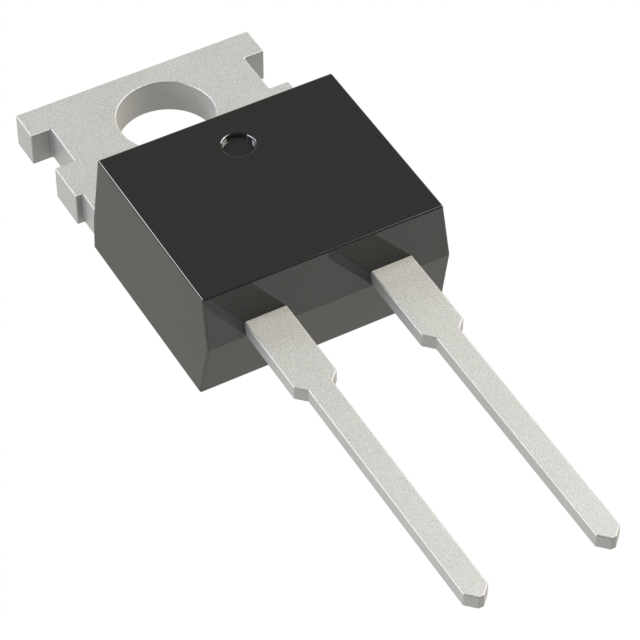

    - 封装:TO220-2L塑料封装。
    - 包装方法:50个/管(Tube)。
    - 订单代码:WNSC051200Q。
    - 支持和维护:请联系当地WeEn半导体销售办事处获取技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1:长时间使用后温度过高。
    - 解决方案:确保良好的散热措施,增加外部散热器或风扇。

    - 问题2:启动时电流波动较大。
    - 解决方案:检查电源输入稳定性和负载情况,确保电源输出稳定。
    - 问题3:逆向电流过大。
    - 解决方案:检查电路设计,确认所有组件正常工作,必要时更换损坏部件。

    7. 总结和推荐


    综合评估:
    WNSC051200 硅碳化物二极管凭借其高效能、快速切换性能和低功耗等特点,在高频开关电源应用中表现优异。它的高可靠性、高效率和宽泛的工作温度范围使其成为市场上极具竞争力的产品。
    推荐:
    鉴于其出色的技术性能和广泛的应用范围,我们强烈推荐 WNSC051200 硅碳化物二极管用于各类电源管理系统,特别是在需要高性能、高效率和高可靠性的应用场合。

WNSC051200Q参数

参数
反向恢复时间 0μs
正向浪涌电流 525A
配置 独立式
If - 正向电流 5A
Ir - 反向电流 50μA
Vr-反向电压 1.2KV
通用封装 TO-220AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

WNSC051200Q厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

WNSC051200Q数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 整流二极管/整流桥 WEEN/瑞能半导体 WNSC051200Q WNSC051200Q数据手册

WNSC051200Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
