NXPSC10650B6J

产品分类: 整流二极管/整流桥
产品描述: 0μs 250μA 10A D2PAK 贴片安装
供应商型号: 3586112
供应商: 海外现货
标准整包数: 1

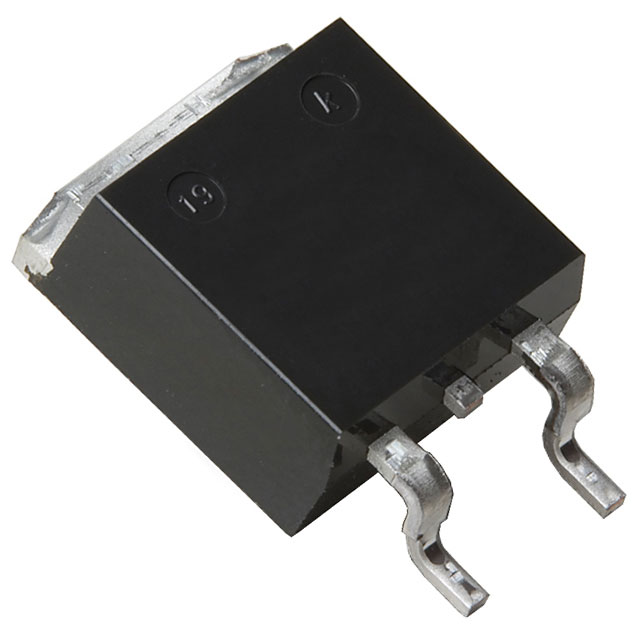

WEEN/瑞能半导体 整流二极管/整流桥 NXPSC10650B6J

NXPSC10650B6J概述

    NXPSC10650B 碳化硅二极管技术手册

    产品简介


    NXPSC10650B 是一种由 WeEn 半导体公司生产的碳化硅(SiC)肖特基二极管。它采用 TO263(D2PAK)塑料封装,专门设计用于高频开关电源。该二极管具有高频率性能、低损耗及高效的特性,适用于多种高要求的应用场合。

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VRRM | 重复峰值反向电压 | - | 650 | - | V |
    | VRWM | 峰值工作反向电压 | - | 650 | - | V |
    | VR | 反向电压 | DC | 650 | - | V |
    | IF(AV) | 平均正向电流 | δ = 0.5;方波脉冲;Tmb ≤ 112°C | - | 10 | A |
    | IFRM | 重复峰值正向电流 | δ = 0.5;tp = 25 μs;Tmb ≤ 112°C | - | 20 | A |
    | IFSM | 非重复峰值正向电流 | tp = 10 ms;Tj(init) = 25°C | - | 50 | A |
    | tp = 10 μs;Tj(init) = 25°C | - | 450 | A |
    | I2t | 融合 I2t | sine 波形脉冲;Tj(init) = 25°C;tp = 10 ms | - | 12.5 | A2s |
    | Tstg | 存储温度 | -55 | - | 175 | °C |
    | Tj | 结温 | - | - | 175 | °C |

    产品特点和优势


    - 稳定的开关性能:具备高度稳定的工作性能,适合高频应用。
    - 高浪涌电流能力:能够在大电流环境下工作,IFSM 达到 450A。
    - 极快的反向恢复时间:减少了反向恢复过程中能量的损失。
    - 更高的效率:相较于传统的硅二极管,具有更高的能效比。
    - 减少相关 MOSFET 的损耗:降低功率损耗。
    - 降低电磁干扰(EMI):减少了因快速开关引起的噪声。
    - 减少冷却需求:由于高效率,降低了冷却系统的复杂性和成本。
    - 符合 RoHS 和无卤素标准:环保材料,满足国际标准。

    应用案例和使用建议


    - 电源因数校正:适用于需要精确校正电源因数的场合。
    - 电信/服务器开关电源:为高性能要求提供可靠的电源解决方案。
    - 不间断电源系统(UPS):提高系统可靠性,延长设备寿命。
    - 光伏逆变器:在太阳能转换中减少能量损失。
    - 个人电脑银箱:用于计算机电源供应模块。
    - LED/OLED 电视:提高显示质量,减少能耗。
    - 电机驱动:在电机控制系统中实现高效运行。
    使用建议:
    1. 在使用时,确保平均正向电流不超过 10A,以避免过热。
    2. 注意反向电压限制,不得超过 650V。
    3. 使用散热片以帮助管理结温,确保长期稳定工作。

    兼容性和支持


    该产品与市面上常见的电源模块和其他 SiC 组件兼容,WeEn 半导体公司提供了全面的技术支持,包括安装指导、故障排除及产品更换服务。

    常见问题与解决方案


    1. Q: 如何测试结温?
    - A: 可以使用热成像仪监测散热片温度,或者根据公式计算结温。
    2. Q: 正向电压异常怎么办?
    - A: 检查电路是否正确连接,尤其是接地点和电源线。
    3. Q: 如何确定最大允许正向电流?
    - A: 查看产品手册中的 IF(AV) 参数,同时考虑实际工作环境下的温度影响。

    总结和推荐


    NXPSC10650B 碳化硅二极管凭借其优异的性能、稳定的开关能力和较高的效率,在高频开关电源领域表现出色。特别适用于对电源质量和能效要求较高的场合。其高度的兼容性、环保材料以及良好的技术支持使其成为理想的选择。综上所述,强烈推荐此款产品。

NXPSC10650B6J参数

参数
If - 正向电流 10A
Ir - 反向电流 250μA
Vr-反向电压 -
反向恢复时间 0μs
正向浪涌电流 -
配置 -
通用封装 D2PAK
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NXPSC10650B6J厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

NXPSC10650B6J数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 整流二极管/整流桥 WEEN/瑞能半导体 NXPSC10650B6J NXPSC10650B6J数据手册

NXPSC10650B6J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 35.1026
10+ ¥ 30.8903
100+ ¥ 30.3286
500+ ¥ 30.3286
1000+ ¥ 30.3286
库存: 3021
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 35.1
直接购买
加入购物车
