NXPSC106506Q

产品分类: 整流二极管/整流桥
产品描述: 0μs 250μA 10A TO-220AC 通孔安装
供应商型号: 3586111
供应商: 海外现货
标准整包数: 1

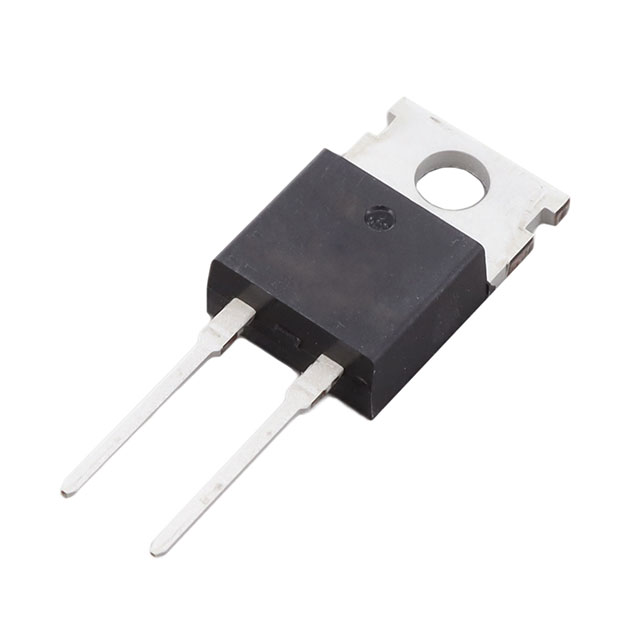

WEEN/瑞能半导体 整流二极管/整流桥 NXPSC106506Q

NXPSC106506Q概述


    产品简介


    NXPSC10650是一款硅碳化物(Silicon Carbide)肖特基二极管,采用TO220-2L塑料封装。它专为高频率开关模式电源供应系统设计,具有出色的稳定性和快速恢复时间。其主要功能包括优异的开关性能、高效能以及降低EMI(电磁干扰)。这款二极管广泛应用于功率因数校正、通信/服务器开关电源、不间断电源(UPS)、光伏逆变器、个人电脑银盒、LED/OLED电视以及电机驱动等领域。

    技术参数


    极限值
    - 反向峰值重复电压(VRRM):650 V
    - 工作反向电压峰值(VRWM):650 V
    - 最大结温(Tj):175 °C
    - 平均正向电流(IF(AV)):10 A
    - 非重复峰值正向电流(IFSM):50 A(10 ms方波脉冲),450 A(10 μs方波脉冲)
    静态特性
    - 正向电压(VF):10 A时,Tj = 25 °C,1.5~1.7 V;Tj = 150 °C,1.8~2.1 V
    - 反向漏电流(IR):150 °C时,最大60 μA
    动态特性
    - 恢复电荷(Qr):10 A,400 V,25 °C,最大16 nC
    - 二极管电容(Cd):1 MHz时,1 V反向电压,25 °C,最大328 pF
    - 单次脉冲雪崩能量(Eas):5.5 A,5 mH电感,25 °C,75 mJ
    热学特性
    - 结至散热片热阻(Rth(j-mb)):1.3~1.9 K/W
    - 结至环境自由空气热阻(Rth(j-a)):最大60 K/W

    产品特点和优势


    NXPSC10650具有多项显著的优点:
    - 稳定的开关性能:适合高频率应用
    - 高正向浪涌能力:可承受高达50 A的非重复峰值正向电流
    - 超快的反向恢复时间
    - 比硅二极管更高的效率
    - 减少关联MOSFET的损耗
    - 降低EMI
    - 减少冷却要求
    - 符合RoHS标准且无卤素

    应用案例和使用建议


    应用场景:
    - 电源因数校正(PFC)
    - 电信和服务器开关电源(SMPS)
    - 不间断电源(UPS)
    - 光伏逆变器
    - LED/OLED电视
    - 电机驱动
    使用建议:
    在选择合适的散热片时,应注意散热片的接触电阻和散热面积,以确保最佳热管理。根据图4中的瞬态热阻抗曲线,选择合适的散热片可以有效控制二极管的温度,从而提高可靠性和使用寿命。

    兼容性和支持


    NXPSC10650与大多数标准电源模块兼容,其兼容的封装包括TO220-2L。NXP还提供了详尽的技术支持,包括安装指南和设计手册,帮助客户进行顺利的产品集成和应用开发。

    常见问题与解决方案


    1. 如何选择合适的散热片?
    - 解决方法:根据NXPSC10650的热阻数据选择合适的散热片,确保散热片的热阻尽可能低,同时注意散热片与二极管之间的接触电阻。
    2. 如何测试二极管的正向和反向特性?
    - 解决方法:使用专业的半导体测试仪进行测试,设置正确的电流和电压条件,读取并记录相应的正向和反向电压及电流值。
    3. 如何处理过载情况?
    - 解决方法:通过设计适当的保护电路来限制过大的电流,例如使用保险丝或瞬态电压抑制器。

    总结和推荐


    总体而言,NXPSC10650是一款高性能的硅碳化物肖特基二极管,适用于多种高频开关电源应用。它的卓越性能、稳定性和可靠性使其在市场上具备较高的竞争力。对于需要高效能和低EMI的电源应用,我们强烈推荐使用这款二极管。此外,NXP提供的详尽技术支持也是选择这款产品的另一个重要因素。

NXPSC106506Q参数

参数
Vr-反向电压 -
反向恢复时间 0μs
正向浪涌电流 -
配置 -
If - 正向电流 10A
Ir - 反向电流 250μA
通用封装 TO-220AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

NXPSC106506Q厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

NXPSC106506Q数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 整流二极管/整流桥 WEEN/瑞能半导体 NXPSC106506Q NXPSC106506Q数据手册

NXPSC106506Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
