首页  >  产品百科  >  NXPSC06650X6Q

NXPSC06650X6Q

产品分类: 整流二极管/整流桥
产品描述: 0μs 200μA 6A TO-220F 通孔安装
供应商型号: NXPSC06650X6Q TO-220-2
供应商: 国内现货
标准整包数: 50

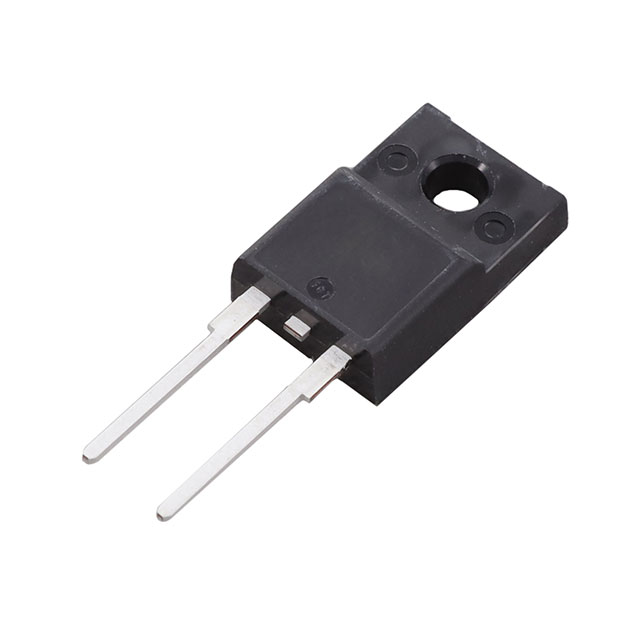

WEEN/瑞能半导体 整流二极管/整流桥 NXPSC06650X6Q

NXPSC06650X6Q概述

    NXPSC06650X 硅碳化物二极管技术手册

    1. 产品简介


    NXPSC06650X 是一款由 WeEn 半导体公司生产的硅碳化物(SiC)肖特基二极管,封装为 TO220F-2L 塑料外壳。这款二极管专为高频开关电源设计,适用于多种应用领域,如功率因数校正、电信/服务器开关电源、不间断电源(UPS)、光伏逆变器、个人计算机银箱、LED/OLED电视及电机驱动等。

    2. 技术参数


    - 重复峰值反向电压 (VRRM):最大 650 V
    - 平均正向电流 (IF(AV)):最大 6 A(δ = 0.5;Th ≤ 77 °C)
    - 瞬态结温 (Tjjunction temperature):最高 175 °C
    - 正向电压 (VF):典型值 1.5 至 1.7 V (25 °C),最大 1.8 至 2.1 V (150 °C)
    - 恢复电荷 (Qr):典型值 10 nC (IF = 6 A;dIF/dt = 500 A/µs;VR = 400 V;Tj = 25 °C)
    其他电气特性:
    - 重复峰值正向电流 (IFRM):最大 12 A
    - 非重复峰值正向电流 (IFSM):最大 36 A (10 ms;Tj(init) = 25 °C) 或 310 A (10 µs;Tj(init) = 25 °C)
    - 存储温度 (Tstg):-55 至 175 °C
    - 热阻 (Rth):从结到散热器的最大 5.3 K/W

    3. 产品特点和优势


    NXPSC06650X 具备以下独特功能和优势:
    - 高稳定性的开关性能
    - 高正向浪涌能力
    - 极快的反向恢复时间
    - 相比硅二极管,效率更高
    - 减少与 MOSFET 相关的损耗
    - 减少电磁干扰 (EMI)
    - 降低冷却需求
    - RoHS 合规
    - 绝缘封装,耐压达 2500 V RMS

    4. 应用案例和使用建议


    该二极管广泛应用于各种电源转换设备中,例如:
    - 电信/服务器开关电源:这种应用中,高效率和低功耗是关键,而 NXPSC06650X 能显著提高整体效率。
    - 不间断电源 (UPS):在不间断电源系统中,该二极管的快速恢复时间和高效率可以减少热量产生,从而延长设备寿命。
    - 光伏逆变器:在光伏逆变器中,高效和可靠的电力转换对于系统的整体性能至关重要。
    使用建议:
    - 在高温环境下使用时,注意散热管理以确保长期稳定运行。
    - 结合适当的电路布局,可以进一步减少电磁干扰 (EMI)。

    5. 兼容性和支持


    NXPSC06650X 可与标准的 TO220F-2L 封装兼容。WeEn 半导体公司提供详细的技术支持,包括设计指南和故障排除帮助。用户可以通过公司网站或本地销售办事处获取更多资源和支持。

    6. 常见问题与解决方案


    - 问题: 如何确定二极管的工作温度范围?
    - 解答: 查看数据手册中的 "Limiting values" 表格,可以找到最大存储温度和结温范围。

    - 问题: 如何优化散热以防止过热?
    - 解答: 使用足够的散热器,并确保良好的热传导路径。参照数据手册中的 "Thermal characteristics" 表格选择合适的热阻值。

    7. 总结和推荐


    综上所述,NXPSC06650X 硅碳化物二极管在高频开关电源应用中表现优异,具备高效率、低损耗和快速恢复时间等显著优势。如果您需要在这些领域寻找高性能、可靠的产品,这款二极管是一个不错的选择。因此,我们强烈推荐使用 NXPSC06650X。
    以上是基于 NXPSC06650X 的技术手册生成的详细技术文章。希望这能为您提供有价值的参考。如需更多信息,请访问 WeEn 半导体公司的官方网站。

NXPSC06650X6Q参数

参数
Ir - 反向电流 200μA
Vr-反向电压 -
反向恢复时间 0μs
正向浪涌电流 -
配置 -
If - 正向电流 6A
通用封装 TO-220F
安装方式 通孔安装
零件状态 在售
包装方式 管装

NXPSC06650X6Q厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

NXPSC06650X6Q数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 整流二极管/整流桥 WEEN/瑞能半导体 NXPSC06650X6Q NXPSC06650X6Q数据手册

NXPSC06650X6Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ ¥ 14.4174
库存: 300000
起订量: 500 增量: 50
交货地:
最小起订量为:150
合计: ¥ 2162.61
