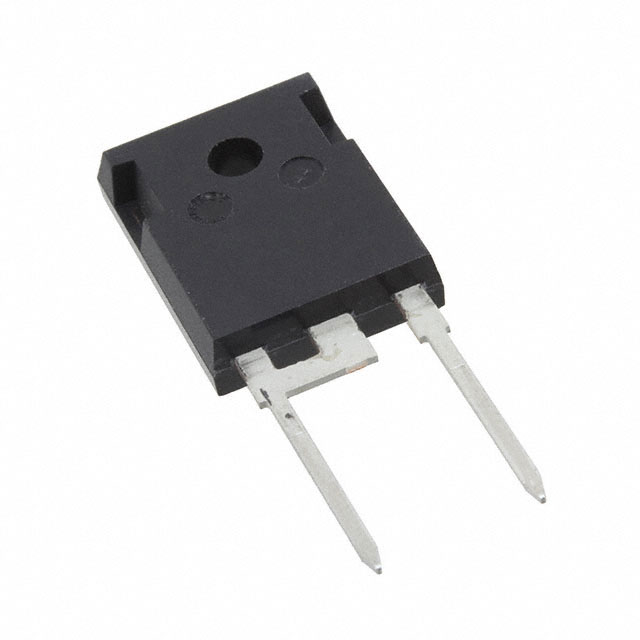

WND45P16WQ

产品分类: 整流二极管/整流桥
产品描述: 523A 10uA@1.6kV 45A 独立式 TO-247-2 通孔安装
供应商型号: WND45P16WQ TO-247-2L
供应商: 国内现货
标准整包数: 30
WEEN/瑞能半导体 整流二极管/整流桥 WND45P16WQ

WND45P16WQ概述

    WND45P16W 标准功率二极管技术手册

    产品简介


    产品类型: 标准反向恢复功率二极管
    主要功能: 主要用于整流和旁路保护,适合在输入端和电路中充当开关元件。
    应用领域: 本产品广泛应用于电源转换、电机控制、工业自动化等领域,特别是在需要高电压和高电流处理的应用场景中表现优异。

    技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VRRM | 反复峰值反向电压 | - | 1600 | - | - | V |
    | VRWM | 峰值工作反向电压 | - | 1600 | - | - | V |
    | VR | 反向电压 | DC | - | - | 1600 | V |
    | IF(AV) | 平均正向电流 | δ = 0.5;方波脉冲;Tmb ≤ 113°C | - | - | 45 | A |
    | IFSM | 非反复峰值正向电流 | tp = 10 ms;Tj(init) = 25°C;正弦波脉冲 | - | - | 475 | A |
    tp = 8.3 ms;Tj(init) = 25°C;正弦波脉冲 | - | - | 523 | A |
    | VF | 正向电压 | IF = 45 A;Tj = 25°C | - | 1.2 | 1.4 | V |
    IF = 45 A;Tj = 150°C | - | 1.1 | 1.3 | V |
    | IR | 反向电流 | VR = 1600 V;Tj = 25°C | - | - | 10 | μA |
    VR = 1600 V;Tj = 150°C | - | - | 1.5 | mA |
    | Tstg | 存储温度范围 | -55 至 150 | - | - | - | °C |
    | Tj | 结温 | - | - | - | 150 | °C |

    产品特点和优势


    1. 低正向电压降:典型值为1.2至1.4V,保证了低功耗和高效能。
    2. 低泄漏电流:典型值为10μA,确保在高反向电压下仍具有良好的隔离能力。
    3. 高电压能力:最大重复峰值反向电压达1600V,适合高压应用环境。
    4. 高浪涌电流能力:非反复峰值正向电流可达475A(10ms脉冲),具备强大的瞬时负载承受能力。

    应用案例和使用建议


    1. 整流器:适用于各种类型的整流电路,例如桥式整流电路。
    2. 旁路二极管:在电机控制系统中作为旁路保护元件,防止过压损坏。
    使用建议:
    - 在设计整流电路时,确保正向电流和反向电压不超过最大限制值。
    - 使用时务必考虑散热措施,避免因温度过高导致损坏。
    - 对于要求高可靠性的应用场合,建议进行额外的测试和验证。

    兼容性和支持


    - 封装形式:TO247-2L
    - 订货信息:可通过标准销售渠道订购,型号为WND45P16WQ,采用管装包装,每管30个。

    常见问题与解决方案


    1. 问题:如何判断二极管是否损坏?
    - 解决办法:测量其正向和反向电压降,如果不符合典型值范围,则可能已损坏。

    2. 问题:在高温度环境下工作时如何避免失效?
    - 解决办法:使用散热片增强散热效果,同时保证工作环境温度不超过极限值。

    总结和推荐


    综上所述,WND45P16W标准功率二极管具备低功耗、高可靠性、宽工作温度范围等特点,非常适合在多种电力电子系统中使用。特别是在需要处理高电压和大电流的应用环境中,其性能表现尤为出色。因此,我们强烈推荐该产品用于需要高稳定性和高性能的应用场合。

WND45P16WQ参数

参数
Ir - 反向电流 10uA@1.6kV
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 523A
配置 独立式
If - 正向电流 45A
通用封装 TO-247-2
安装方式 通孔安装
零件状态 在售
包装方式 管装
