LFMWLP120-1301

产品分类: 开关电源
厂牌: EOS POWER
产品描述: 100W(120WForcedAir) 1 85V(AC),390V(DC) 264V(AC),390V(DC) 8.33A 12V 底座安装 76.2mm*50.8mm*30mm
供应商型号: 2107-LFMWLP120-1301-ND
供应商: Digi-Key
标准整包数: 1

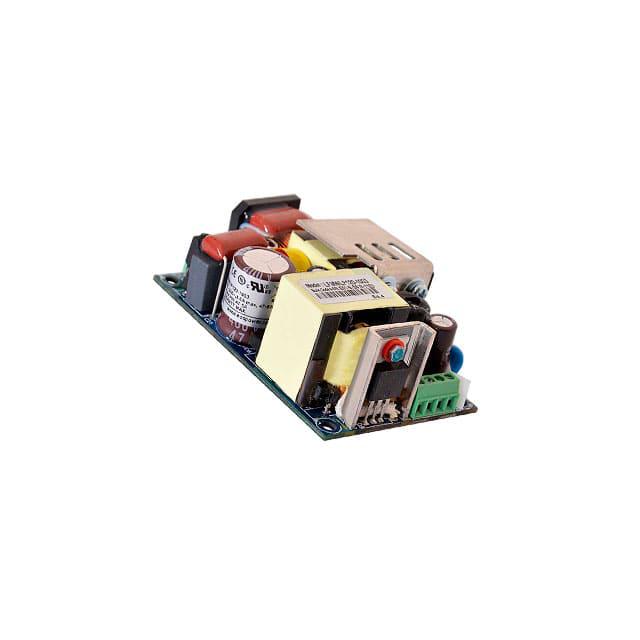

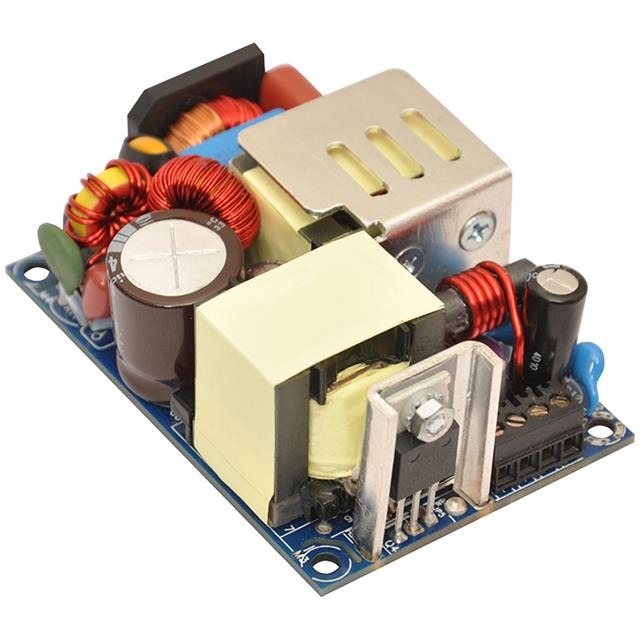

EOS POWER 开关电源 LFMWLP120-1301

LFMWLP120-1301概述

    # 高质量电子元器件技术手册文章

    产品简介


    MWLP120 医疗电源模块是一款专为医疗设备设计的高效率直流电源转换器。它具有3" x 2"的紧凑尺寸和1"的高度,安装于PCB之上,能提供高达120W的输出功率(需要强制风冷)。该模块符合EN60601-3标准,拥有双重熔断保护机制,并具有93%的最高效率。其广泛适用于BF(Body Floating)应用,确保安全可靠的操作。

    技术参数


    以下是该产品的关键技术参数:
    - 输入电压范围:85-264 VAC / 390 VDC(通用型)
    - 输入频率:47-63 Hz
    - 最大输入电流:115 VAC时1.2 A;230 VAC时0.65 A
    - 空载功耗:小于0.3 W
    - 启动浪涌电流:115 VAC时25 A;230 VAC时45 A;264 VAC时75 A
    - 泄漏电流:典型值300 uA(不适用于Class II选项)
    - 效率:93%(48V, 58V),91%(24V, 30V),90%(12V, 15V)
    - 保持时间:大于10 ms
    - 功率因数:全负载下超过0.95,主动式PFC
    - 输出功率:强制风冷时120W(300 LFM);自然对流冷却时100W(输入100-264 VAC)
    - 输出调节:±3%(电压调整性)
    - 线性调节:±0.5%
    - 负载调节:±1%
    - 瞬态响应:25%负载阶跃变化,在0.1A/μs斜率下恢复时间<5ms
    - 上升时间:典型55ms
    - 过电流保护:典型110%
    - 过电压保护:110至140%,锁定类型(需交流循环复位)
    - 短路保护:突波模式
    - 开关频率:典型60 KHz
    - 工作温度范围:40°C 至 70°C(-40°C至0°C启动)
    - 存储温度范围:-40°C 至 85°C
    - 相对湿度:5%至95%,无凝露
    - 海拔高度:运行:16,000英尺;非运行:40,000英尺
    - MTBF(平均无故障时间):>3.00百万小时,符合Telcordia-SR332第3版标准
    - 隔离电压:输入到输出4000 VAC(医疗应用)

    产品特点和优势


    MWLP120模块具备以下独特功能和优势:
    - 高效率:高达93%的效率,最大限度地减少能源浪费。
    - 多功能性:可以为多种输出电压(12V、15V、24V、30V、48V、58V)供电,适用于各种医疗设备。
    - 安全特性:符合严格的医疗标准(如EN60601-1-2:2014),并提供多重保护(过电流、过电压和短路保护)。
    - 坚固耐用:能够在宽广的工作温度范围内稳定运行(-40°C至+70°C),并且通过RoHS认证,符合环保要求。
    - 高可靠性:MTBF大于3.00百万小时,意味着其可靠性极高。

    应用案例和使用建议


    应用案例
    MWLP120系列已广泛应用于各类医疗设备,如呼吸机、监护仪、输液泵等。由于其高效的能量转换能力和高可靠性,非常适合在医疗环境中使用。
    使用建议
    为了充分利用其潜力,建议遵循以下建议:
    - 在强制风冷模式下,尽量将环境温度控制在50°C以下,以防止过度降额。
    - 确保连接器正确安装,特别是对于金属硬件,确保符合机械规格(如螺丝直径)的要求。
    - 定期检查电源模块的输出电压,确保其在容许的调节范围内。
    - 在可能的情况下,考虑使用外部滤波器来减少输入电流谐波,从而更好地满足EMC要求。

    兼容性和支持


    - 兼容性:该产品与其他标准电气接口兼容,如Molex和Tyco连接器,使得集成过程更为简便。
    - 支持:制造商提供详尽的技术支持和维护服务,涵盖设计咨询、安装指导及故障排查等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动浪涌电流过大 | 检查系统电网的质量,并使用适当的电源滤波器 |
    | 过载保护触发频繁 | 确认负载需求是否超出额定值,必要时增加散热措施 |
    | 效率低下 | 检查电源模块与负载之间的接线,确保连接良好 |

    总结和推荐


    综上所述,MWLP120系列医疗电源模块以其高效能、高安全性、高可靠性和宽广的应用范围,在医疗设备市场中表现出色。无论是从产品设计还是实际使用来看,这款电源模块均展现出卓越的品质。强烈推荐给寻求高性能、高安全性的医疗设备制造商和技术爱好者们。
    希望以上信息能够帮助您全面了解MWLP120医疗电源模块,如有进一步的需求或疑问,欢迎随时联系我们获取更多详细资料。

LFMWLP120-1301参数

参数
电压-输出3 -
电压-输出4 -
输出数量 1
最小输入电压 85V(AC),390V(DC)
电流-输出1 8.33A
电流-输出2 -
负载调节 -
电压-输出2 -
最大输入电压 264V(AC),390V(DC)
电压-输出1 12V
输出功率 100W(120WForcedAir)
长*宽*高 76.2mm*50.8mm*30mm
安装方式 底座安装
应用等级 医疗级
零件状态 在售
包装方式 散装

LFMWLP120-1301厂商介绍

EOS Power是一家全球领先的增材制造解决方案提供商,专注于开发和生产工业级3D打印系统。公司主营产品包括金属和塑料3D打印机,这些设备广泛应用于****、汽车、医疗、模具制造等多个领域。

产品分类:
1. 金属3D打印机:适用于制造复杂金属零件,如****领域的发动机部件、汽车行业的轻量化结构件等。
2. 塑料3D打印机:适用于快速原型制作和生产,如医疗领域的定制化植入物、消费品行业的个性化产品等。

应用领域:
1. ****:制造轻量化、高强度的金属零件,提高燃油效率和性能。
2. 汽车:生产轻量化结构件,降低能耗,提高车辆性能。
3. 医疗:定制化植入物和手术工具,提高手术成功率和患者舒适度。
4. 模具制造:快速制造复杂模具,缩短产品开发周期。

EOS Power的优势:
1. 高精度:提供高精度的3D打印解决方案,满足严苛的工业制造要求。
2. 高效率:快速制造复杂零件,缩短产品开发周期,提高生产效率。
3. 材料多样性:支持多种金属和塑料材料,满足不同应用需求。
4. 定制化:可根据客户需求定制3D打印解决方案,提供个性化服务。

LFMWLP120-1301数据手册

厂牌 PDF简要描述 下载
EOS POWER 开关电源 EOS POWER LFMWLP120-1301 LFMWLP120-1301数据手册

LFMWLP120-1301封装设计

查看详情并下载
Symbol
Footprint
3D Model
