LFMWLT150-1304

产品分类: 开关电源
厂牌: EOS POWER
产品描述: 100W(150WForcedAir) 1 90V(AC),120V(DC) 264V(AC),390V(DC) 2.08A 48V 底座安装 101.6mm*50.8mm*33.6mm
供应商型号: LFMWLT150-1304
供应商: Master
标准整包数: 1
EOS POWER 开关电源 LFMWLT150-1304

LFMWLT150-1304概述

    150 Watt Medical Power Supply 技术手册

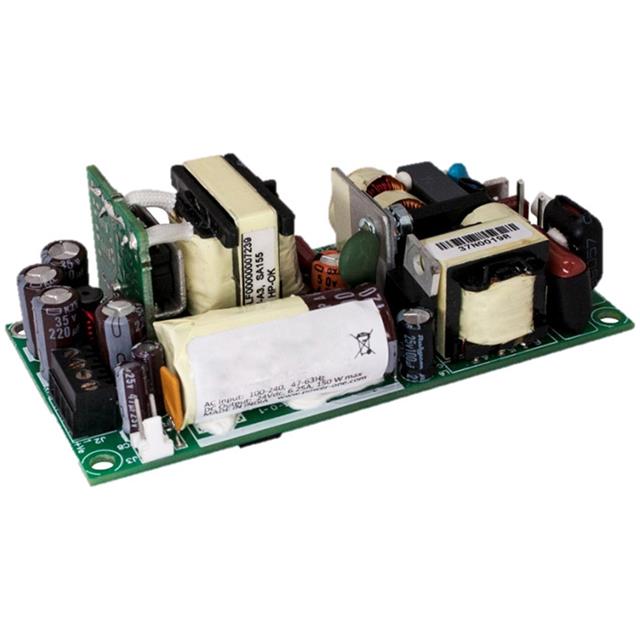

    产品简介


    本手册介绍的是150瓦医疗级电源适配器,适用于需要高可靠性和低噪声的医疗设备。该电源适配器采用紧凑的设计(4 x 2 x 1.3英寸),提供150瓦的输出功率,并且具备强制空气冷却功能。此外,它支持Class 1和Class 2选项,适用于不同类型的医疗设备。

    技术参数


    - 输入电压: 90-264 VAC/120-390 VDC,通用输入
    - 输入频率: 47-63 Hz
    - 输入电流:
    - 120 VAC: 最大1.7 A
    - 230 VAC: 最大0.85 A
    - 空载功耗: 1.2 W
    - 浪涌电流:
    - 120 VAC: 最大35 A
    - 230 VAC: 最大65 A
    - 泄漏电流:
    - 120 VAC: 小于140 µA
    - 230 VAC: 小于250 µA
    - 效率:
    - 120 VAC: 84% 典型
    - 230 VAC: 86% 典型
    - 保持时间:
    - 120 VAC: 6 ms
    - 230 VAC: 10 ms
    - 功率因数:
    - 120 VAC: 0.99
    - 230 VAC: 0.95
    - 输出功率: 150 W
    - 峰值功率: 170 W(持续0.2秒)
    - 线路调整率: ±0.5%
    - 负载调整率: ±2.0%
    - 瞬态响应: < 10%,50%至100%负载变化,50 Hz,50%占空比,0.1 A/µs,恢复时间< 5 ms
    - 上升时间: < 100 ms
    - 设定点精度(主输出): ±1%
    - 输出可调性: ±3.0%
    - 过流保护: 额定值以上110% 典型
    - 过压保护: 110%至150%
    - 短路保护: 短期,自动恢复
    - 开关频率: PFC转换器:变量,35-250 kHz;典型90 kHz
    - 工作温度范围: -20至+70°C,参照降额曲线,-20至0°C,启动保证
    - 存储温度范围: -40至+70°C
    - 相对湿度: 95% Rh,非凝结
    - 海拔高度: 操作: 10,000英尺;非操作: 40,000英尺
    - 平均无故障时间: 2.4百万小时,Telcordia -SR332版3
    - 隔离电压: 输入到输出最小5900 VDC
    - 冷却方式: 自然对流:80 W;300 LFM:100 W(5 V型号)
    - 重量: 150克
    - 尺寸: 4.0 x 2.0 x 1.324英寸(101.6 x 50.8 x 33.63毫米)

    产品特点和优势


    - 高效率: > 86%,减少能量损耗,延长设备使用寿命。
    - 低噪声: 运行过程中噪声较低,适合医疗环境中使用。
    - 轻量化设计: 便于集成到各种医疗设备中。
    - 多种安全认证: 符合IEC60601-1-2:2014(第4版)标准,确保设备的安全性。
    - 多种连接器选项: 包括螺丝端子和JST连接器,适应不同应用需求。

    应用案例和使用建议


    该电源适配器广泛应用于医疗设备,如监护仪、超声波设备等。建议在安装时遵循以下步骤:
    1. 散热管理: 由于其对空气流动的要求较高,建议在安装时充分考虑散热通道的设计。
    2. 环境条件: 在极端温度条件下使用时,请参考降额曲线,适当降低输出功率。
    3. 接地处理: 确保设备良好接地,特别是在使用具有Earthing tab的产品时。

    兼容性和支持


    - 兼容性: 支持螺丝端子和JST连接器,适用于多种医疗设备。
    - 认证和支持: 符合多项国际标准,包括CE、UL、Nemko等,厂家提供技术支持和维护服务。

    常见问题与解决方案


    1. 问题: 设备在某些情况下无法正常启动。
    - 解决办法: 检查输入电压是否在90-264 VAC范围内,并确认接地是否良好。
    2. 问题: 设备发热严重。
    - 解决办法: 检查安装环境的通风情况,必要时使用强制空气冷却。
    3. 问题: 输出电压不稳定。
    - 解决办法: 检查连接器是否接触良好,确保设备负载不超过额定值。

    总结和推荐


    总体而言,这款150瓦医疗电源适配器凭借其高效率、低噪声、轻量化设计以及广泛的安全认证,在医疗领域表现出色。无论是对于新开发的医疗设备还是现有设备的升级,都是非常理想的选择。强烈推荐用于需要高性能、高可靠性的医疗应用场合。

LFMWLT150-1304参数

参数
负载调节 -
输出数量 1
电压-输出1 48V
电压-输出3 -
输出功率 100W(150WForcedAir)
电压-输出4 -
电流-输出2 -
最小输入电压 90V(AC),120V(DC)
电流-输出1 2.08A
电压-输出2 -
最大输入电压 264V(AC),390V(DC)
长*宽*高 101.6mm*50.8mm*33.6mm
安装方式 底座安装
应用等级 医疗级
零件状态 在售
包装方式 散装
