WLP350-1302-II

产品分类: 开关电源
厂牌: EOS POWER
产品描述: 180W(270WForcedAir) 1 90V(AC),390V(DC) 264V(AC),390V(DC) 12A 15V 底座安装 127mm*76.2mm*25.4mm
供应商型号: SG-WLP350-1302-II
供应商: 期货订购
标准整包数: 1

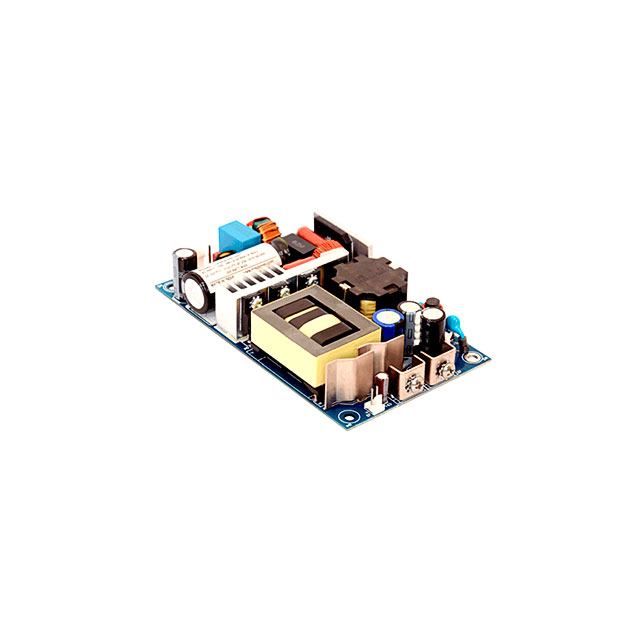

EOS POWER 开关电源 WLP350-1302-II

WLP350-1302-II概述

    WLP350 Industrial 电源模块技术手册

    产品简介


    WLP350工业电源模块是一款适用于广泛应用场景的高效率直流电源模块。其主要功能包括提供稳定的直流输出电压和强大的冷却系统,以确保在各种环境条件下稳定运行。这款电源模块广泛应用于电信、工业自动化、医疗设备和运输系统等领域。

    技术参数


    - 额定功率: 350W(强制风冷),200W(自然对流)
    - 输入电压范围: 90-264VAC/390VDC(通用输入)
    - 输入频率范围: 47-63Hz
    - 输入电流:
    - 115VAC:3.6A最大值
    - 230VAC:1.8A最大值
    - 输出电压调节范围: ±3%
    - 线性调整率: ±0.5%
    - 负载调整率: ±1%
    - 瞬态响应: 在50-100%负载变化时,恢复时间<5ms
    - 过载保护: >110%,休眠模式/自动恢复
    - 过压保护: 110-140%,休眠模式/自动恢复
    - 短路保护: 休眠模式/自动恢复
    - 开关频率: PFC 70-130kHz,PWM 50-80kHz
    - 操作温度范围: -40至+70°C
    - 存储温度范围: -40至+85°C
    - 相对湿度: 5%-95%(非冷凝)
    - 隔离电压: 输入到输出3000VAC,输入到地1500VAC
    - 使用寿命: 2.56百万小时,Telcordia-SR332-issue 3

    产品特点和优势


    WLP350工业电源模块具有多个显著的特点和优势:
    - 高效率: 高达94%的效率,减少能量损失,提高能源利用率。
    - 宽输入电压范围: 90-264VAC/390VDC,适用于多种电源环境。
    - 强大的冷却系统: 强制风冷可以在高负载下提供更好的散热效果,而自然对流设计使其在低负载下也能保持稳定运行。
    - 丰富的保护机制: 包括过载、过压和短路保护,保证系统的安全可靠。
    - 长寿命和高可靠性: 2.56百万小时的MTBF和严格的生产标准确保了长期使用的稳定性和可靠性。

    应用案例和使用建议


    WLP350工业电源模块被广泛应用于各种工业环境,例如电信基站、工业控制系统、医疗设备等。具体的应用案例可能包括数据中心的电力供应、工厂自动化设备的电源管理以及医院设备的稳定供电。
    使用建议:
    - 确保良好的通风环境,特别是在高温环境下使用时。
    - 根据不同的负载需求选择合适的冷却方式(强制风冷或自然对流)。
    - 定期检查和维护设备,确保其始终处于最佳工作状态。

    兼容性和支持


    WLP350工业电源模块支持多种连接方式,包括螺丝终端和Molex连接器,便于集成到不同的系统中。制造商提供了全面的支持和维护服务,包括快速响应的技术支持和维修服务。此外,该产品已通过多项认证,包括EN60950-1 2nd Edition、UL 60950 (ed.2)和CSA C22.2 No.60950-1 (ed.2),保证了其质量和可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热报警 | 检查散热环境,确保空气流通畅通,必要时使用外部风扇辅助散热。 |
    | 输出电压不稳定 | 检查负载连接是否正确,确保负载在规定范围内。如果仍不稳定,联系技术支持。 |
    | 无法启动 | 检查输入电源是否正常,确认接线无误后尝试重新启动。 |

    总结和推荐


    WLP350工业电源模块凭借其高效率、宽输入电压范围、强大的冷却系统和丰富的保护机制,在众多应用领域表现出色。其在恶劣环境下的稳定运行能力使其成为各类工业应用的理想选择。强烈推荐在需要高性能、高可靠性的电源解决方案的项目中使用此产品。

WLP350-1302-II参数

参数
电压-输出1 15V
输出功率 180W(270WForcedAir)
输出数量 1
最大输入电压 264V(AC),390V(DC)
电压-输出3 -
负载调节 -
电流-输出1 12A
电压-输出4 -
最小输入电压 90V(AC),390V(DC)
电压-输出2 -
电流-输出2 -
长*宽*高 127mm*76.2mm*25.4mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装
