WLC550-1048

产品分类: 开关电源
厂牌: EOS POWER
产品描述: EOS 150W开关电源, 48V 直流输出电压 3.13A输出电流, 1输出点
供应商型号: 1222487
供应商: 海外现货
标准整包数: 1

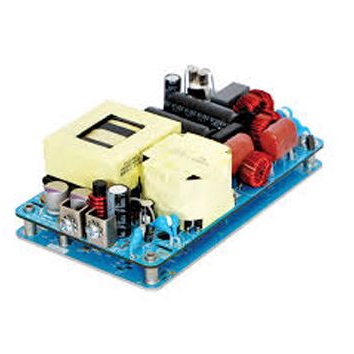

EOS POWER 开关电源 WLC550-1048

WLC550-1048概述

    # WLC550 Industrial Power Supply: Comprehensive Overview

    1. 产品简介


    基本信息
    WLC550是一款工业级电源模块,提供多种电压输出选择,广泛应用于需要高可靠性和高性能电源供应的场合。它采用紧凑的设计,尺寸为5 x 3 x 1.5英寸(约127 x 76.2 x 38.1毫米),重量约为500克。
    主要功能
    - 强制风冷条件下可达550瓦的功率输出
    - 高效率,最高可达92%
    - 宽泛的输入电压范围(90-264 VAC或390 VDC)
    - 支持宽温工作范围(-40到+70°C)
    应用领域
    WLC550适用于多种工业应用场景,如自动化设备、通信系统、测试和测量仪器等,确保稳定可靠的电源供应。

    2. 技术参数


    | 参数 | 描述 |

    | 输入电压 | 90-264 VAC/390 VDC,90-115VAC时降额至78% |
    | 输入频率 | 47-63 Hz |
    | 输入电流 | 115 VAC:6.0 A最大,230 VAC:3.0 A最大 |
    | 空载功率消耗 | <0.5 W(115VAC),<0.7 W(230VAC) |
    | 启动电流 | 115 VAC:25 A, 230 VAC:45 A, 264 VAC:75 A |
    | 泄漏电流 | 115VAC:<200 μA, 230VAC:<400 μA |
    | 效率 | 92%(48V),91%(24V),90%(12V,15V) |
    | 持续时间 | 全负载>16 ms,对流负载>55 ms,传导负载>30 ms |
    | 功率因数 | 满载时超过0.95 |
    | 输出功率 | 强制风冷:最高550 W,传导冷却:最高250 W,自然对流:最高150 W |
    | 电压调整范围 | ±3% |
    | 线性调节 | ±0.5% |
    | 负载调节 | ±1% |
    | 过流保护 | >110%,间歇模式/自动恢复 |
    | 过压保护 | 110%至140%,间歇模式/自动恢复 |
    | 短路保护 | 间歇模式/自动恢复 |
    | 开关频率 | PFC:70-130 KHz,谐振:68-80 KHz |

    3. 产品特点和优势


    特点和优势
    - 高效率和低空载损耗:最高92%的效率和低至0.5 W的空载功率,使得能耗更低。
    - 宽泛的工作条件:适应-40到70°C的工作温度,适合多种恶劣环境。
    - 多种输出选项:提供多种电压输出选择(12V、15V、24V、30V、48V、58V),满足不同需求。
    - 多重保护机制:过流、过压和短路保护功能,确保安全运行。
    - 高质量认证:符合EN60950-1标准,满足多项国际标准。
    在应用中的重要性和市场竞争力
    WLC550凭借其高效率、宽工作温度范围和多样化输出选项,使其成为工业应用的理想选择。特别是其在高负载和极端环境下的稳定表现,使其在市场上具有较强的竞争力。

    4. 应用案例和使用建议


    实际应用案例
    在自动化设备和通信系统的应用中,WLC550因其高效率和宽工作温度范围而广受好评。例如,在一个自动化生产线上,该电源模块帮助设备保持稳定运行,提高整体生产效率。
    使用建议
    - 确保散热良好,特别是在满载条件下。
    - 根据具体应用选择合适的冷却方式(强制风冷、传导冷却或自然对流)。
    - 在启动前检查所有连接和接线是否正确。

    5. 兼容性和支持


    兼容性
    WLC550可以与其他标准电气设备和接口兼容,包括常见的JST、AMP连接器和螺纹端子。
    厂商支持
    厂家提供详尽的技术支持和维护服务,包括安装指导、故障排查和维修服务。产品还获得了多项国际认证,确保用户能够获得可靠的支持。

    6. 常见问题与解决方案


    常见问题及解决方案
    - Q1: 如何确定最佳的冷却方式?
    - A1: 参考产品手册中的推荐冷却方式图表,根据实际应用需求选择合适的冷却方式。

    - Q2: 什么情况下会触发过流保护?
    - A2: 当输出电流超过110%时,系统会进入间歇模式以防止过载。
    - Q3: 输出电压是否可调?
    - A3: 可以通过手动调节达到±3%的电压调整范围。

    7. 总结和推荐


    综合评估
    WLC550作为一款高性能的工业级电源模块,具有高效率、宽工作温度范围和多重保护功能,特别适合于需要高可靠性的工业应用场景。它的多功能性和易用性使其在市场上具有明显优势。
    推荐
    基于其出色的功能和广泛的适用性,强烈推荐WLC550用于各种工业和自动化项目。它不仅能够满足用户的性能需求,还能为用户带来长期的可靠性保障。

WLC550-1048参数

参数
电压-输出4 -
电压-输出2 -
电流-输出1 5.21A
输出功率 250W(550WForcedAir)
输出数量 1
负载调节 1%
电压-输出3 -
最小输入电压 90V(AC),390V(DC)
电流-输出2 -
电压-输出1 48V
最大输入电压 264V(AC),390V(DC)
长*宽*高 127mm*76.2mm*38.1mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

WLC550-1048厂商介绍

EOS Power是一家全球领先的增材制造解决方案提供商,专注于开发和生产工业级3D打印系统。公司主营产品包括金属和塑料3D打印机,这些设备广泛应用于****、汽车、医疗、模具制造等多个领域。

产品分类:
1. 金属3D打印机:适用于制造复杂金属零件,如****领域的发动机部件、汽车行业的轻量化结构件等。
2. 塑料3D打印机:适用于快速原型制作和生产,如医疗领域的定制化植入物、消费品行业的个性化产品等。

应用领域:
1. ****:制造轻量化、高强度的金属零件,提高燃油效率和性能。
2. 汽车:生产轻量化结构件,降低能耗,提高车辆性能。
3. 医疗:定制化植入物和手术工具,提高手术成功率和患者舒适度。
4. 模具制造:快速制造复杂模具,缩短产品开发周期。

EOS Power的优势:
1. 高精度:提供高精度的3D打印解决方案,满足严苛的工业制造要求。
2. 高效率:快速制造复杂零件,缩短产品开发周期,提高生产效率。
3. 材料多样性:支持多种金属和塑料材料,满足不同应用需求。
4. 定制化:可根据客户需求定制3D打印解决方案,提供个性化服务。

WLC550-1048数据手册

厂牌 PDF简要描述 下载
EOS POWER 开关电源 EOS POWER WLC550-1048 WLC550-1048数据手册

WLC550-1048封装设计

查看详情并下载
Symbol
Footprint
3D Model
