LFWLP120-1301

产品分类: 开关电源
厂牌: EOS POWER
产品描述: 100W(120WForcedAir) 1 85V(AC),390V(DC) 264V(AC),390V(DC) 8.33A 12V 底座安装 76.2mm*50.8mm*30mm
供应商型号: SG-LFWLP120-1301
供应商: 期货订购
标准整包数: 1

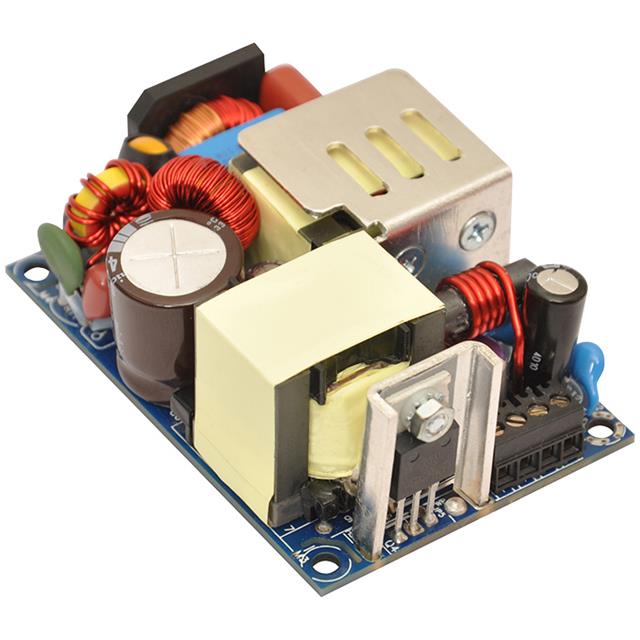

EOS POWER 开关电源 LFWLP120-1301

LFWLP120-1301概述

    WLP120工业级电源模块技术手册

    产品简介


    WLP120是一款高效能、宽输入电压范围的工业级电源模块。它具有紧凑的设计(3英寸 x 2英寸)和高功率输出(最高可达120瓦),适用于需要稳定电力供应的各种工业应用场景。WLP120支持多种电压输出,包括12V、15V、24V、30V、48V和58V,以满足不同设备的需求。其独特的设计使得该电源模块不仅体积小,而且重量轻(最大重量200克),适合各种空间有限的应用场合。

    技术参数


    | 参数 | 值 |

    | 输入电压 | 85-264 VAC/390 VDC(通用型) |
    | 输入频率 | 47-63 Hz |
    | 输入电流 | 115 VAC: 1.2 A max., 230 VAC: 0.65 A max. |
    | 无负载功率 | 小于0.3W(典型值) |
    | 瞬时启动电流 | 115 VAC: 25 A, 230 VAC: 45 A, 264 VAC: 75 A |
    | 转换效率 | 93%(48V, 58V),91%(24V, 30V),90%(12V, 15V) |
    | 持续时间 | >10 ms(典型值) |
    | 功率因数 | 全负载时超过0.95,主动PFC |
    | 输出功率 | 强制冷却:120W(300 LFM)
    自然冷却:100W(100-264 VAC),降额至80W(85VAC) |
    | 输出电压调整范围 | ±3% |
    | 线性调节 | ±0.5% |
    | 负载调节 | ±1% |
    | 暂态响应 | 25%步长负载变化,恢复时间<5ms |
    | 上升时间 | 55ms(典型值) |
    | 集电极-发射极电压 | 3000V AC(IT设备) |
    | 隔离电压 | 输入到GND: 1500 VAC |
    | 工作温度 | -40到+70°C,可选85°C运行(需请求) |
    | 存储温度 | -40到+85°C |
    | 相对湿度 | 5%到95%,非冷凝 |
    | 海拔高度 | 工作: 16000英尺,非工作: 40000英尺 |
    | MTBF | >3.00百万小时,Telcordia-SR332-issue 3 |

    产品特点和优势


    WLP120电源模块的独特功能包括:
    - 高效能: 最高转换效率达到93%,能够显著降低能耗。
    - 宽输入电压范围: 支持从85VAC到264VAC的宽电压输入,适合全球各地的电力系统。
    - 可靠的保护机制: 包括过流保护、过压保护和短路保护,确保长时间稳定运行。
    - 灵活的输出选择: 可提供12V、15V、24V、30V、48V和58V的多种输出电压选项,满足不同设备的需求。
    - 优越的热管理: 支持强制风冷和自然冷却两种模式,适应不同的散热需求。
    - 认证齐全: 符合IEC/EN 60950-1:2006及各类电磁兼容标准,保证产品的安全性和可靠性。

    应用案例和使用建议


    WLP120广泛应用于各种工业场景,如工厂自动化设备、通信设备、医疗设备等。例如,在一个自动化生产线上,WLP120可以为控制系统的PLC和传感器提供稳定的电力供应。为了确保最佳性能,建议如下:
    - 在高湿度环境下使用时,保持适当的通风。
    - 在高温环境中使用时,适当降低负载以避免过热。
    - 定期检查电源模块的接线情况,确保连接牢固且没有损坏。

    兼容性和支持


    WLP120设计支持多种接口,包括Molex和Tyco连接器,便于与不同的设备集成。此外,厂商提供了详尽的技术支持文档和售后服务,确保客户在使用过程中能够获得及时的帮助和支持。

    常见问题与解决方案


    - 问题: 设备在低温启动时无法正常工作。
    - 解决方案: 确认设备的操作温度范围,如果在-40°C到0°C之间,确认设备是否符合低温启动条件。必要时联系厂商进行特殊处理。

    - 问题: 设备在高温环境下无法满载运行。
    - 解决方案: 查看电源模块的温度曲线,根据环境温度降额运行,或者增加外部冷却措施,如风扇。

    总结和推荐


    WLP120工业级电源模块凭借其高效能、宽输入电压范围、灵活的输出选择和可靠的保护机制,在众多应用场景中表现出色。无论是在工厂自动化、通信基础设施还是医疗设备等领域,WLP120都是一个值得信赖的选择。因此,我们强烈推荐WLP120用于各种工业设备的电力供应系统。

LFWLP120-1301参数

参数
最小输入电压 85V(AC),390V(DC)
电压-输出1 12V
电压-输出4 -
电流-输出1 8.33A
输出数量 1
电流-输出2 -
负载调节 -
最大输入电压 264V(AC),390V(DC)
输出功率 100W(120WForcedAir)
电压-输出2 -
电压-输出3 -
长*宽*高 76.2mm*50.8mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装
