LFMWLT200-1002

产品分类: 开关电源
厂牌: EOS POWER
产品描述: EOS 200W开关电源, 15V 直流输出电压 10.66A输出电流, 1输出点
供应商型号: LFMWLT200-1002
供应商: Master
标准整包数: 1

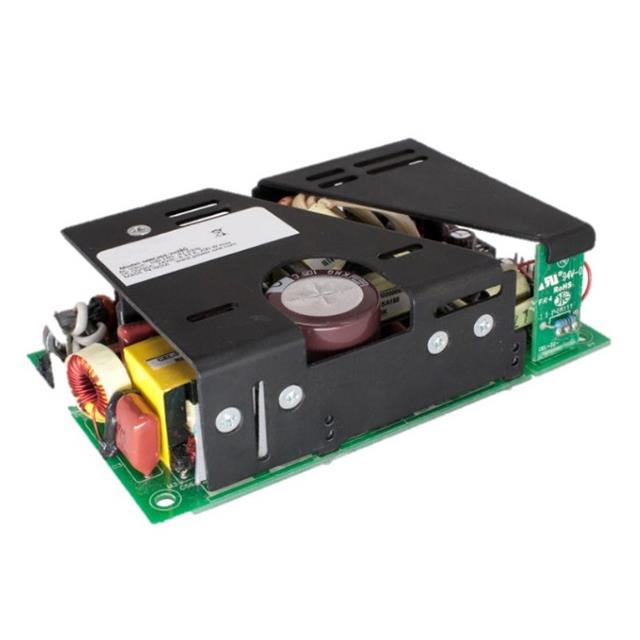

EOS POWER 开关电源 LFMWLT200-1002

LFMWLT200-1002概述

    MWLT200 和 WLT200 电源供应器技术手册

    1. 产品简介


    MWLT200 和 WLT200 是由 CEL-22-LF00000007888A6 4EM-13- 生产的高性能电源供应器。MWLT200 版本专为医疗应用设计,而 WLT200 则适用于工业和信息技术(IT)领域。这两种电源供应器提供多样化的输出电压和电流选择,满足不同应用场景的需求。

    2. 技术参数


    以下是 MWLT200 和 WLT200 电源供应器的主要技术参数:
    - 输入电压:交流电 90 至 264 VAC,直流电 120 至 390 VDC(输入电压低时减少到半载)
    - 效率:≥ 86%
    - 输入频率范围:47 至 63 Hz
    - 输入电流:3.0A RMS(最低输入电压下全负载)
    - 启动冲击电流:75A(最高输入电压下冷启动)
    - 最大输出功率:200W
    - 泄漏电流:150 至 220 μA
    - 保持时间:10ms(115V/230V)
    - 线性调节率:± 0.5%(最低输入电压到最高输入电压)
    - 负载调节率:± 2%(最小负载到最大负载)
    - 瞬态响应:负载从 50% 变化到全负载时电压偏差 ≤ 10%
    - 恢复时间:< 5ms
    - 过压保护:锁存类型,自保护
    - 过载保护:输出电流的 110-150%
    - 短路保护:短期,自动恢复 < 6s 或锁定
    - 纹波和噪声:≤ 2% 主输出,5% Vstby,10% Vfan
    - 输出上升时间:< 100ms(所有输出)
    - 最小负载:主输出:0A,待机输出:0.05A
    - 电源失效信号:TTL 信号在输入丢失前 1ms 下降
    - 电源良好信号:TTL 信号在 V1 调节后上升,持续时间为 0.1s 至 0.5s
    - 远程感应补偿:200mV
    - 过温保护:自动恢复
    - 输出可调性:± 3% @ 160W
    - 环境温度:工作温度 -20 至 70°C(启动温度 -20 至 0°C),存储温度 -40°C 至 85°C
    - 冷却方式:自然对流 - 160W,强制风冷 - 200W
    - 湿度:最大 95%,无冷凝
    - 平均无故障时间:> 200,000 小时(贝尔核心 TR332 标准)
    - 认证标准:CE、FCC、EN60601-1-2、EN60950-1 Ed 2(ITE)、EN61000-3-2 类 D、5.9kVDC 输入到输出(医疗)、4.2kVDC 输入到输出(IT)

    3. 产品特点和优势


    - 高效能:电源供应器的效率高达 86%,确保高能源利用率。
    - 广泛的应用温度范围:-20 至 70°C 的工作温度使其适合多种环境。
    - 快速响应:负载变化时的瞬态响应时间短,恢复时间小于 5ms。
    - 多重保护机制:具备过压、过载、短路保护功能,确保设备安全。
    - 远程控制:可通过远程 ON/OFF 信号进行控制。
    - 适应性强:可选多种输出电压和电流组合,适用于不同设备需求。

    4. 应用案例和使用建议


    这些电源供应器广泛应用于医疗设备、工业自动化、信息技术等领域。例如,在医疗设备中,其高精度和稳定性能确保了患者的生命安全;在工业自动化系统中,其高效率和宽工作温度范围使其成为理想的选择。
    使用建议:
    - 确保电源供应器在适当的环境温度下运行,避免因过热而导致的性能下降。
    - 定期检查电源连接器和接线,确保接触良好。
    - 在多台设备并联使用时,确保它们的负载平衡以避免单个设备过载。

    5. 兼容性和支持


    - 兼容性:该电源供应器与多种接口兼容,如 Molex、JST、Tyco 等标准连接器,易于集成到现有系统中。
    - 支持:CEL-22-LF00000007888A6 提供全面的技术支持,包括安装指南、用户手册和技术文档。

    6. 常见问题与解决方案


    - 问题:电源供应器无法启动。
    - 解决办法:检查输入电压是否符合要求,确保连接正确。
    - 问题:输出电压不稳定。
    - 解决办法:确认负载是否超出了规定的范围,调整负载以达到最佳性能。
    - 问题:电源失效信号不正常。
    - 解决办法:检查输入信号是否正确,确保电源模块无损坏。

    7. 总结和推荐


    MWLT200 和 WLT200 电源供应器凭借其高效能、稳定可靠的特点,成为医疗和工业应用的理想选择。特别是 MWLT200 医疗版本在安全性和稳定性方面表现出色,值得推荐用于需要高可靠性的应用场景。同时,WLT200 工业版本同样具备出色的性能,适用于多种工业环境。对于寻求高效、可靠电源供应解决方案的企业和个人,MWLT200 和 WLT200 无疑是值得信赖的选择。

LFMWLT200-1002参数

参数
输出数量 1
输出功率 160W(200WForcedAir)
电压-输出4 -
电流-输出1 10.67A
电压-输出1 15V
负载调节 2%
电压-输出2 -
电压-输出3 -
最小输入电压 90V(AC),120V(DC)
电流-输出2 -
最大输入电压 264V(AC),390V(DC)
长*宽*高 127mm*76.2mm*38.1mm
安装方式 底座安装
应用等级 医疗级
零件状态 在售
包装方式 散装

LFMWLT200-1002厂商介绍

EOS Power是一家全球领先的增材制造解决方案提供商,专注于开发和生产工业级3D打印系统。公司主营产品包括金属和塑料3D打印机,这些设备广泛应用于****、汽车、医疗、模具制造等多个领域。

产品分类:
1. 金属3D打印机:适用于制造复杂金属零件,如****领域的发动机部件、汽车行业的轻量化结构件等。
2. 塑料3D打印机:适用于快速原型制作和生产,如医疗领域的定制化植入物、消费品行业的个性化产品等。

应用领域:
1. ****:制造轻量化、高强度的金属零件,提高燃油效率和性能。
2. 汽车:生产轻量化结构件,降低能耗,提高车辆性能。
3. 医疗:定制化植入物和手术工具,提高手术成功率和患者舒适度。
4. 模具制造:快速制造复杂模具,缩短产品开发周期。

EOS Power的优势:
1. 高精度:提供高精度的3D打印解决方案,满足严苛的工业制造要求。
2. 高效率:快速制造复杂零件,缩短产品开发周期,提高生产效率。
3. 材料多样性:支持多种金属和塑料材料,满足不同应用需求。
4. 定制化:可根据客户需求定制3D打印解决方案,提供个性化服务。

LFMWLT200-1002数据手册

厂牌 PDF简要描述 下载
EOS POWER 开关电源 EOS POWER LFMWLT200-1002 LFMWLT200-1002数据手册
