IP4220CZ6

产品分类: TVS二极管/ESD抑制器
产品描述: 5V 单向 300W 4.7A 15V 6V SOT-6 贴片安装
供应商型号: 15M-IP4220CZ6 SOT23-6
供应商: 云汉优选
标准整包数: 1

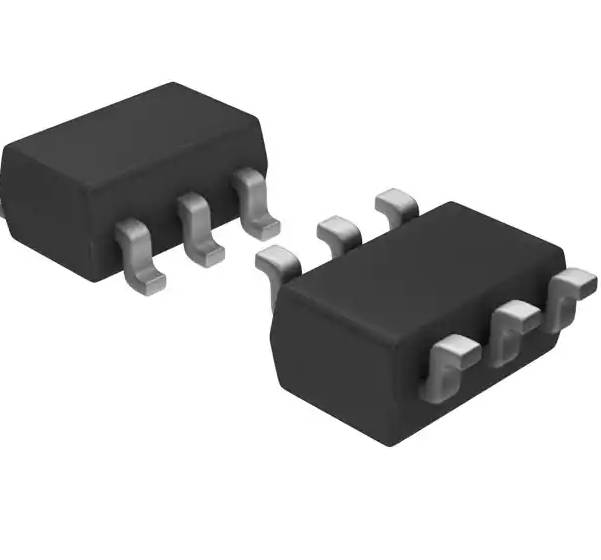

UMW/友台半导体 TVS二极管/ESD抑制器 IP4220CZ6

IP4220CZ6概述


    产品简介


    友台半导体有限公司的IP4220CZ6是一款低电容四线瞬态电压抑制器(TVS)阵列。它主要用于保护高速数据线路和电源线路免受静电放电(ESD)、电气快速瞬变(EFT)及雷击等过电压事件的影响。该产品广泛应用于消费电子产品(如机顶盒、DVD播放器、数码相机、摄像机等)、USB端口(包括USB 2.0和USB 3.0)、数字视频接口(DVI)、PCI Express、串行SATA端口以及千兆以太网等领域。

    技术参数


    以下是IP4220CZ6的主要技术规格:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |

    | 绝对最大额定值 |
    | 静电放电(空气放电) | ESD ±25 kV | IEC 61000-4-2 |
    | 静电放电(接触放电) | ESD ±20 kV | IEC 61000-4-2 |
    | 工作温度范围 | TJ | -55 +125 | °C
    | 存储温度范围 | Tstg | -55 +150 | °C
    | 电气特性 |
    | 反向工作电压 | VRWM 5 V | 任意I/O引脚到地 |
    | 击穿电压 | VBR 6 V | IT = 1mA,任意I/O引脚到地 |
    | 反向漏电流 | IR | 0.08 µA | VRWM = 5V,任意I/O引脚到地 |
    | 限制电压 | VC 11 V | IPP = 3A (8 x 20µs脉冲),任意I/O引脚到地 |
    | 节点电容 | CJ | 0.3 | 0.4 | 0.8 | pF | VR = 0V,f = 1MHz |

    产品特点和优势


    1. 超低电容:典型值仅为0.3 pF,适用于高频信号线路保护。
    2. 超低漏电:漏电流达到纳安级别,减少系统能耗。
    3. 低工作电压:5V的工作电压适用于多种低压系统。
    4. 低钳位电压:有效降低瞬态电压峰值,保护电路安全。
    5. 多线保护:可保护多达4个数据线和1个电源线。
    6. 标准合规性:符合IEC 61000-4-2(ESD)、IEC 61000-4-4(EFT)和IEC 61000-4-5(雷击)等国际标准。
    7. 环保材料:RoHS符合,绿色环保。
    8. 紧凑封装:SOT23-6封装,适合高密度布线需求。

    应用案例和使用建议


    应用案例
    1. 消费电子产品:IP4220CZ6在消费电子产品中用于保护关键组件免受ESD的影响,例如机顶盒、DVD播放器等。
    2. 通信接口:在USB端口(包括USB 2.0和USB 3.0)、DVI、PCI Express和SATA端口中使用,提高数据传输的可靠性。
    使用建议
    1. 正确安装:确保TVS阵列安装在靠近需要保护的信号线和电源线位置,以实现最佳保护效果。
    2. 匹配负载:根据负载的特性选择合适的TVS型号,确保充分保护负载。
    3. 热管理:在高温环境下工作时,注意散热,以避免过热损坏。

    兼容性和支持


    IP4220CZ6与市面上常见的高速数据线和电源线兼容。友台半导体有限公司提供了详细的技术支持文档和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问:如何判断TVS阵列是否失效?
    答:通过测量节点电容或击穿电压,如果发现电容增大或击穿电压显著降低,则可能表示TVS阵列已失效。

    2. 问:为什么选择SOT23-6封装?
    答:SOT23-6封装具有体积小、易于安装的特点,适合高密度布线和空间受限的应用场合。

    总结和推荐


    友台半导体有限公司的IP4220CZ6低电容四线TVS阵列在保护高速数据线路方面表现出色。其超低电容、超低漏电流、低工作电压、低钳位电压等特点使其成为保护敏感电子设备的理想选择。对于需要高性能ESD防护的场合,特别是消费电子产品和通信接口,我们强烈推荐使用IP4220CZ6。

IP4220CZ6参数

参数
工作电压 5V
箝位电压 15V
击穿电压 6V
峰值脉冲电流 4.7A
峰值脉冲功率 300W
极性 单向
通用封装 SOT-6
安装方式 贴片安装
零件状态 在售

IP4220CZ6厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

IP4220CZ6数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 TVS二极管/ESD抑制器 UMW/友台半导体 IP4220CZ6 IP4220CZ6数据手册

IP4220CZ6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.1084
50+ ¥ 0.1018
100+ ¥ 0.0887
500+ ¥ 0.0821
1000+ ¥ 0.0756
3000+ ¥ 0.071
库存: 1201
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.1
