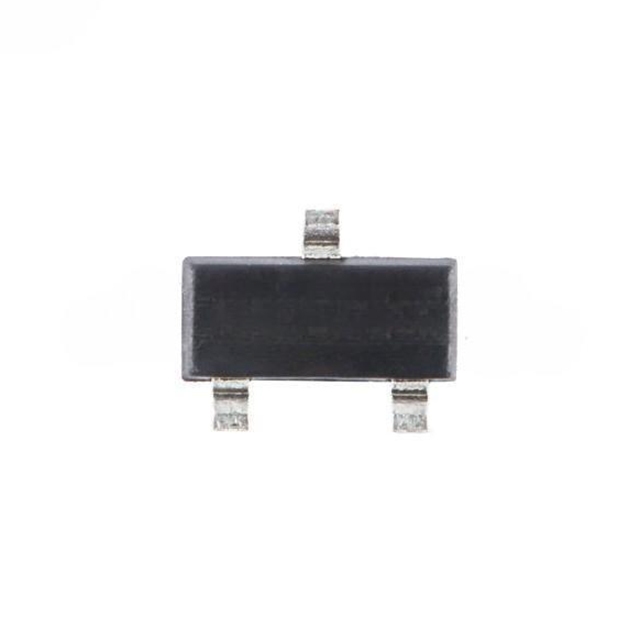

NUP2105L

产品分类: TVS二极管/ESD抑制器
产品描述: 24V 双向 350W 8A 44V 26.2V SC-59,SOT-23-3,TO-236-3 贴片安装
供应商型号: 31M-NUP2105L
供应商: 云汉优选
标准整包数: 20
UMW/友台半导体 TVS二极管/ESD抑制器 NUP2105L

NUP2105L概述

    UMW NUP2105L 技术手册概述

    产品简介


    UMW NUP2105L 是一款专为高速和容错网络设计的双线CAN总线保护器。这款保护器旨在保护CAN收发器免受静电放电(ESD)和其他瞬态电压事件的影响。其主要功能是在每个数据线上提供双向保护,采用紧凑型SOT-23封装。这使得系统设计师能够以低成本方式提高系统的可靠性和满足严格的电磁干扰(EMI)要求。

    技术参数


    以下是NUP2105L的主要技术规格和性能参数:
    - 峰值功率耗散:每条线路可达350 W(8 x 20μs脉冲波形)
    - 反向泄漏电流:< 100 nA
    - 工作环境温度范围:-55°C 到 150°C
    - 存储温度范围:-55°C 到 150°C
    - 反向工作电压(VRWM):24 V
    - 击穿电压(VBR):26.2 V(最小值)
    - 钳位电压(VC):IPP = 5 A时为40 V,IPP = 8 A时为44 V
    - 最大脉冲峰值电流(IPP):8.0 A(8 x 20μs脉冲波形)
    - 典型结电容(CJ):VR = 0 V,f = 1 MHz时为30 pF
    - 符合标准:
    - IEC 61000−4−2 (ESD): 等级4
    - IEC 61000−4−4 (EFT): 40 A (5/50ns)
    - IEC 61000−4−5 (闪电): 8.0 A (8/20μs)
    - ISO 7637−1 非重复性EMI浪涌脉冲2: 9.5 A (1 x 50μs)
    - ISO 7637−3 重复性快速瞬态(EFT)EMI浪涌脉冲: 50 A (5 x 50ns)

    产品特点和优势


    - 高可靠性:具有350 W的峰值功率耗散能力,确保即使在极端条件下也能提供出色的保护。
    - 低泄漏电流:< 100 nA的低反向泄漏电流,保证了在正常工作条件下的低功耗。
    - 高效率:适用于高传输速率的CAN数据传输,且具备出色的抗电磁干扰能力。
    - 广泛认证:通过ISO、IEC等多项标准认证,确保其在各种工业环境中稳定运行。
    - 易用性:紧凑的SOT-23封装,简化安装过程并节省空间。

    应用案例和使用建议


    NUP2105L 主要应用于:
    - 工业控制网络
    - 智能分布式系统(SDS)
    - DeviceNet
    - 汽车网络(低速和高速CAN)
    - 容错CAN
    使用建议:
    1. 在实际应用中,根据具体的应用环境和需求选择合适的反向工作电压。
    2. 确保正确的安装和接线,以避免误触发或损坏。

    兼容性和支持


    NUP2105L 与大多数常见的CAN收发器兼容,适用于多种应用。制造商提供了技术支持和维护服务,以帮助用户解决任何可能的技术问题。

    常见问题与解决方案


    - 问题:在高频信号下出现异常钳位电压。
    - 解决办法:检查是否选用了正确的型号,并确保正确接地。
    - 问题:反向泄漏电流过大。
    - 解决办法:确认工作温度范围是否超出规定范围,或者更换为更合适的型号。

    总结和推荐


    UMW NUP2105L 在可靠性和性能方面表现出色,是一款理想的CAN总线保护器。其低泄漏电流、高功率耗散能力和广泛的认证使其在多个行业和应用场景中都有卓越的表现。总体而言,我们强烈推荐此产品用于需要高可靠性的高速和容错网络中。
    通过上述分析,UMW NUP2105L 无疑是一款值得信赖的产品,无论是在工业还是汽车领域,都能够有效提升系统的整体可靠性和安全性。

NUP2105L参数

参数
峰值脉冲电流 8A
峰值脉冲功率 350W
极性 双向
工作电压 24V
箝位电压 44V
击穿电压 26.2V
TO-236-3,SC-59,SOT-23-3
通用封装 SC-59,SOT-23-3,TO-236-3
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装
