C4D0406N-A

产品分类: 旋转开关
厂牌: ELECTRO SWITCH
产品描述: 可调 2 28V 125V 非短路(BBM) 焊接安装,面板安装
供应商型号: ET-1383545
供应商: 海外现货
标准整包数: 1

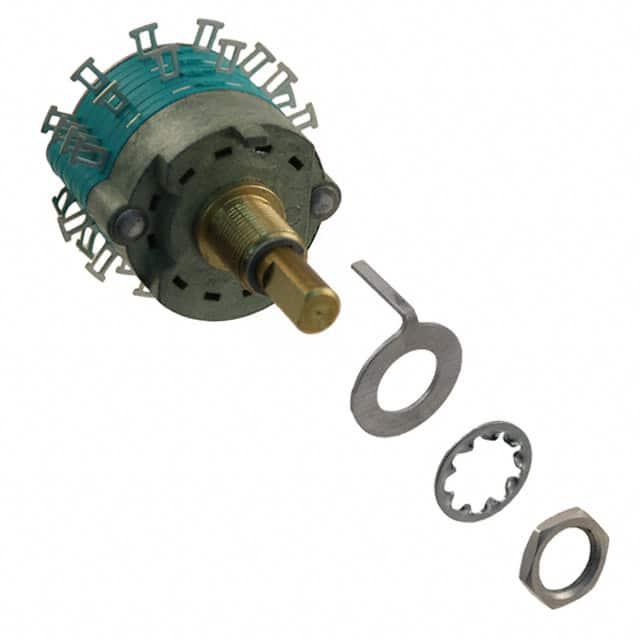

ELECTRO SWITCH 旋转开关 C4D0406N-A

C4D0406N-A概述


    产品简介


    本篇技术手册介绍的是Electro Switch Corp. 生产的C4系列电子开关。该系列开关具有紧凑且全封闭的设计,可以有效防止灰尘和水分进入接触区域,同时锁入终身润滑剂,以确保长时间稳定可靠的操作。C4系列主要用于控制各种负载,包括电阻负载,在直流和交流电路中均能实现可靠的开闭操作。

    技术参数


    以下是C4系列电子开关的主要技术参数:
    - 电气特性
    - 电流和电压额定值:适用于电阻负载,最大可承载0.5安培@28伏特直流电;0.3安培@125伏特交流电。
    - 载流能力:15安培。
    - 介电强度:1000伏特交流电(在电流承载部件和接地之间)。
    - 接触电阻:平均初始值为3毫欧姆。
    - 绝缘电阻:大于10,000兆欧姆。

    - 机械特性
    - 材料和表面处理:所有零件都采用耐腐蚀材料作为标准配置。
    - 端子和触点:黄铜基材镀银层。
    - 绝缘材料:双马来酰亚胺。
    - 指针:双球型指针。
    - 指针寿命:最低25,000次循环。
    - 指针扭矩:最小为2.82牛米。
    - 指针角度:30度为标准,45度、60度和90度可选。

    产品特点和优势


    C4系列电子开关的独特功能在于其完全封闭的设计,这不仅能够有效防止灰尘和湿气侵入,还能提高其使用寿命和可靠性。此外,它还提供了多种不同的指针角度选项,满足不同应用场景的需求。与同类产品相比,C4系列在耐久性和灵活性方面表现出显著的优势,特别适合于工业自动化、机械设备和其他需要高可靠性开关的应用场景。

    应用案例和使用建议


    应用案例
    - 工业自动化系统:C4系列开关可以用于控制各种机器和设备的电源和信号。
    - 机器人技术:在机器人控制系统中,这些开关可以用于开关控制电路,保证安全和可靠性。
    - 汽车电子系统:由于其出色的耐用性,C4系列开关也被广泛应用于汽车电子系统中。
    使用建议
    - 安装环境:确保安装位置远离水源和尘埃,以避免影响其性能。
    - 维护保养:定期检查接线端子和接触部分,确保连接牢固,无腐蚀现象。
    - 选择合适的型号:根据具体应用需求选择合适的指针角度和开关类型,如短路型或非短路型。

    兼容性和支持


    C4系列电子开关在设计时充分考虑了与其他电子元器件和设备的兼容性,可在广泛的电子设备中无缝集成。Electro Switch Corp. 为其产品提供全面的技术支持和售后服务,用户可以通过公司官网获取详细的产品资料和技术文档。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关触点出现间歇性接触不良 | 检查并清洁开关端子和触点,确保无锈蚀和灰尘堆积。 |
    | 开关安装后无法正常工作 | 检查线路连接是否正确,确保所有接线端子已紧固到位。 |
    | 开关外壳损坏 | 如有损坏,请及时更换新的开关,以确保安全使用。 |

    总结和推荐


    总体而言,C4系列电子开关以其优秀的电气特性和机械特性,以及其广泛的应用范围和易于安装维护的特点,成为一款非常值得推荐的产品。无论是工业自动化、机器人技术还是汽车电子系统等领域,C4系列都能提供卓越的性能和可靠性。因此,我们强烈推荐使用该系列产品。

C4D0406N-A参数

参数
触点时间 非短路(BBM)
引脚数量 -
每层极数 2
开关功能 -
开关配置 -
最大交流触点电压 125V
最大直流触点电压 28V
转档方式 可调
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

C4D0406N-A厂商介绍

Electro Switch公司是一家知名的电子开关制造商,专注于设计和生产高质量的开关和控制产品。公司主营产品包括按钮开关、旋转开关、滑动开关、轻触开关、键盘开关等,广泛应用于工业控制、医疗设备、消费电子、汽车电子、****等多个领域。

Electro Switch的优势在于:

1. 丰富的产品线:提供多种类型的开关,满足不同应用场景的需求。
2. 高品质:采用优质材料和先进工艺,确保产品的可靠性和耐用性。
3. 定制化服务:可根据客户需求提供定制化设计和生产,满足特殊需求。
4. 快速响应:拥有强大的研发和生产能力,能快速响应市场变化和客户需求。
5. 完善的售后服务:提供技术支持和售后服务,确保客户使用无忧。

总之,Electro Switch凭借其丰富的产品线、高品质和定制化服务,成为电子开关领域的佼佼者。

C4D0406N-A数据手册

厂牌 PDF简要描述 下载
ELECTRO SWITCH 旋转开关 ELECTRO SWITCH C4D0406N-A C4D0406N-A数据手册

C4D0406N-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
