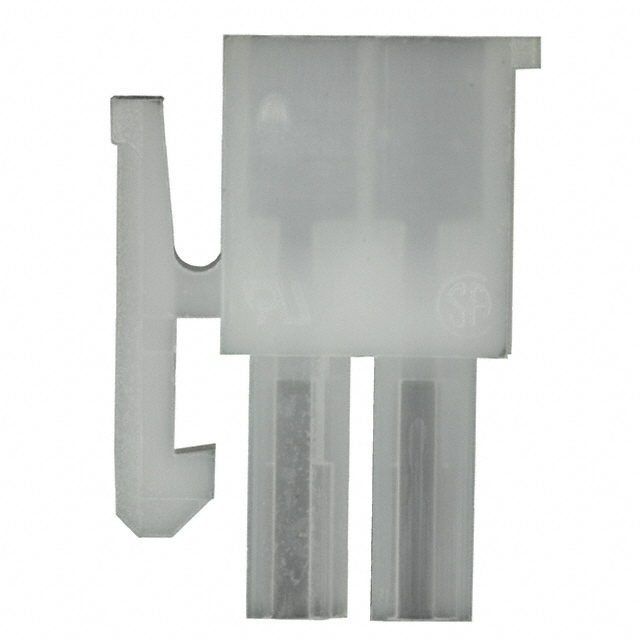

794954-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 2路, 4.2mm节距, 2行
供应商型号: 794954-2
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 794954-2

794954-2概述

    #

    产品简介


    VAL-U-LOK系列矩形电源连接器(Housing, Receptacle)是一种用于板对线和线对线连接的高性能电子元器件。它们适用于各种电气和电子产品中,具有良好的耐久性和可靠性。这些连接器广泛应用于工业自动化、通信设备、医疗设备、汽车电子等领域。

    技术参数


    基本信息
    - 产品型号:794954-2
    - 产品类型:Housing, Receptacle
    - 接头系统:Wire-to-Board, Wire-to-Wire
    - 针位数:2
    - 中心线间距:4.2 mm [0.165 in]
    - 材料:尼龙(Nylon)
    - 颜色:自然色
    - 包装数量:500
    电气特性
    - 操作电压:600 VAC
    - 兼容绝缘直径范围:1.2 – 3.1 mm [0.047 – 0.122 in]
    - 引脚排列方式:Inline
    尺寸
    - 连接器高度:10.8 mm [0.425 in]
    - 产品宽度:20 mm [0.787 in]
    - 产品长度:5.4 mm [0.21 in]
    工作环境
    - 操作温度范围:-40 – 105 °C [-40 – 221 °F]
    - 兼容标准:UL 94V-2, CSA, UL E28476

    产品特点和优势


    这款VAL-U-LOK矩形电源连接器具备以下特点和优势:
    - 高电压支持:能够承受高达600 VAC的操作电压,适合多种高压应用场景。
    - 双位置设计:具有2个针位,提供灵活的连接选择。
    - 兼容性强:与多种绝缘直径的电线兼容,适应不同的应用需求。
    - 耐高温:能够在极端温度环境下工作,确保长期稳定性能。
    - 安全认证:通过UL 94V-2和CSA认证,符合国际标准。

    应用案例和使用建议


    应用案例
    这类连接器常用于工业控制系统、数据中心、电力传输设备等场景。例如,在一个自动化生产线上,这些连接器可以用于电机控制单元和传感器之间的信号传输。
    使用建议
    - 保持清洁:安装前请确保连接器插针干净无尘,以保证良好的电接触。
    - 正确插拔:使用专用工具进行插拔操作,避免强行插拔导致损坏。
    - 环境适应性:考虑到其宽广的操作温度范围,可在各种恶劣环境中使用,但仍需注意防护措施。

    兼容性和支持


    这款VAL-U-LOK连接器支持多种电线类型,并且符合UL和CSA标准。如果在使用过程中遇到任何问题,可以拨打技术支持热线+1 800 522 6752寻求帮助。此外,制造商还提供了详尽的产品文档,可以在其官方网站上下载。

    常见问题与解决方案


    常见问题及解决方案
    1. 连接不稳定
    - 解决办法:检查连接器是否有异物或者灰尘,重新清理后尝试连接。
    2. 接触不良
    - 解决办法:确认连接器针位是否正确插入,必要时可以更换新的连接器。
    3. 插拔力过大
    - 解决办法:使用专用的工具进行插拔操作,不要强行插拔。

    总结和推荐


    综上所述,VAL-U-LOK系列矩形电源连接器凭借其优异的电气性能、广泛的适用温度范围和可靠的安全认证,在众多应用场景中表现出色。无论是对于工业控制还是通信设备,都是一个值得信赖的选择。因此,强烈推荐该产品用于需要稳定连接和高可靠性应用场景的项目。

794954-2参数

参数
针脚数 2pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
长*宽*高 5.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

794954-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

794954-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 794954-2 794954-2数据手册

794954-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4483
100+ ¥ 0.4304
1000+ ¥ 0.416
10000+ ¥ 0.3945
库存: 4600
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0.44
直接购买
加入购物车
