650150-000

产品分类: 端子 - 电线接头端子
厂牌: TE CONNECTIVITY
产品描述: Cable Accessories Splice
供应商型号: Q-650150-000
供应商: 期货订购
标准整包数: 100
TE CONNECTIVITY 端子 - 电线接头端子 650150-000

650150-000概述


    产品简介

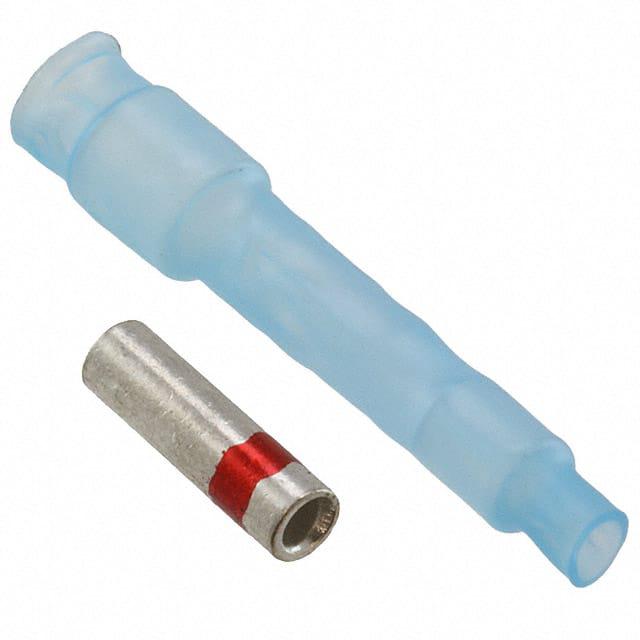

    Stub Splice Sealing System, Nickel Plated Crimp
    Stub Splice Sealing System 是一种专门设计用于电线连接的密封系统,适用于电线额定温度至少为 125°C 的应用场景。该系统支持两种类型的电线连接:两线分支连接或 1:1 和 2:1 平行连接。产品通过尼古尔镀层确保长时间使用下的稳定性和抗腐蚀能力,广泛应用于航空航天、汽车、通信等多个行业。

    技术参数


    - 材料
    - 绝缘套管:透明蓝色,辐射交联改性聚偏二氟乙烯(PVDF)热缩套管。
    - 可熔插入件:低挥发性热塑性塑料,自然色。
    - 无缝分支连接:基材为 ASTM B-75 标准的铜合金 101 或 102;镀层为按 QQ-N-290 标准的镍镀层;色码为红色条纹。
    - CMA 范围:300 到 1510 圆密。
    - 尺寸
    - 线径组合外径:小于 2.03 mm (0.080 英寸)。
    - 应用性能
    - 满足 MIL-S-81824 性能要求。
    - 接受测试按照 MIL-S-81824 第 4.6 条款进行。

    产品特点和优势


    Stub Splice Sealing System 具有多项独特的优势:
    - 耐环境性:由于采用了透明蓝色的 PVDF 热缩套管,使得连接部分具备极强的防水、防尘和抗老化能力。
    - 高强度:由铜合金制成并经过镍镀层处理,可以保证长期使用中的机械强度和抗腐蚀性能。
    - 易于安装:通过简单的机械压接方式,确保了操作简便且高效。

    应用案例和使用建议


    Stub Splice Sealing System 主要应用于需要高可靠性连接的场合,例如航空工业中的机载设备、通信电缆的终端连接,以及电动汽车中的高压连接系统。
    使用建议
    1. 在安装过程中,务必确保两根导线的总外径不超过 2.03 mm (0.080 英寸),以避免安装失败。
    2. 操作前需检查工具是否符合标准要求,确保连接紧密且均匀。
    3. 安装后应进行严格的接受测试,确保性能达标。

    兼容性和支持


    Stub Splice Sealing System 可与其他电线连接系统兼容,但建议在使用时遵循 Raychem 的规范控制图 D-436-75/-76 进行安装。如果在使用过程中遇到任何问题,Tyco Electronics 将提供技术支持,以确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    - 问题一:如何验证连接是否正确安装?
    - 解答:安装完成后,应进行耐电压测试(根据 MIL-S-81824 标准),确保无短路现象。

    - 问题二:如何应对连接部分出现腐蚀问题?
    - 解答:一旦发现腐蚀迹象,应立即更换新的 Stub Splice Sealing System。如果腐蚀是由外部因素引起,需及时采取防护措施,防止进一步腐蚀。

    总结和推荐


    Stub Splice Sealing System,Nickel Plated Crimp 是一款在工业领域中广泛应用的高质量电线连接系统。它以其卓越的耐环境性和便捷的安装方式,在众多竞争者中脱颖而出。我们强烈推荐这款产品给那些对可靠性有极高要求的应用场景,无论是航空航天还是通信行业,它都能展现出非凡的性能表现。
    综上所述,我们认为 Stub Splice Sealing System 是一个值得信赖且实用的产品,非常适合在各种环境中提供可靠的电线连接解决方案。

650150-000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

650150-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

650150-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 电线接头端子 TE CONNECTIVITY 650150-000 650150-000数据手册

650150-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
