2324697-6

产品分类: 端子 - 电线接头端子
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 2989230
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 端子 - 电线接头端子 2324697-6

2324697-6概述

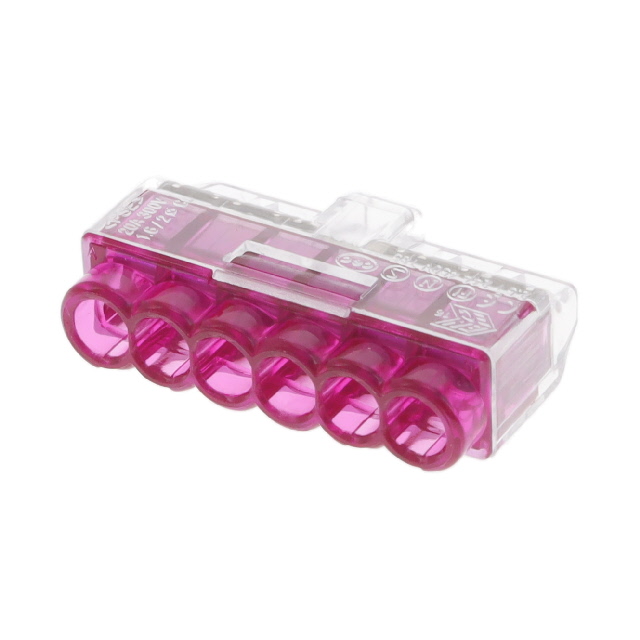

    COMPACT PUSH GRIP WIRE CONNECTORS



    产品简介



    TE Connectivity 的下一代紧凑型 Push Grip Wire 连接器是为电气安装设计的绝缘端子连接器。这些插入式电线端子连接器适用于22至14 AWG(0.35mm²至2.5mm²)的实心和绞合导线,提供直观的端接方式。其紧凑的设计使得它们非常适合在狭窄空间内使用。


    技术参数



    - 电气参数:
    - 额定电压:600 VAC rms, 600 VDC
    - 机械参数:
    - 操作温度范围:-40°C 至 105°C
    - 导线规格:22 AWG 至 14 AWG(0.35mm² 至 2.5mm²)
    - 颜色标识: 黄色、橙色、透明、蓝色、紫色


    产品特点和优势



    - 节省安装时间:采用插入式导线技术,无需工具即可完成导线端接。
    - 易于安装:具有测试槽用于电压检测,方便工厂或现场安装。
    - 紧凑尺寸:具备颜色编码,便于识别。
    - 透明外壳:可以直观验证导线插入是否正确。


    应用案例和使用建议



    这些连接器广泛应用于住宅和商业布线系统、更换灯具、数字标牌、商业建筑设备和办公照明。建议在使用过程中确保导线插入正确且牢固,同时定期检查连接器以确保安全和可靠运行。


    兼容性和支持



    - 兼容性: 支持22至14 AWG的实心和绞合导线。
    - 认证: 符合 CSA 22.2 No 188 和 UL486C 以及 UL746C 认证标准。
    - 支持和维护: 用户手册及技术支持资料齐全,可根据需要咨询TE Connectivity。


    常见问题与解决方案



    - 问题: 导线无法正确插入?
    - 解决方案: 确保导线清洁且未损坏,再尝试重新插入。
    - 问题: 电压检测时连接器显示异常?
    - 解决方案: 使用合格的电压检测工具重新检测,如有异常请及时联系技术支持。


    总结和推荐



    这款TE Connectivity的紧凑型Push Grip Wire连接器凭借其快速安装、易于识别和维护简便等特点,在众多应用场景中表现出色。无论是家庭装修还是商业项目,它都能提供可靠的连接性能。因此,我们强烈推荐使用此产品。

    通过以上详细的技术手册解析,我们可以看到TE Connectivity的Push Grip Wire连接器在性能、便捷性和安全性方面均有显著的优势。这些特点使其成为电气安装领域的理想选择。

2324697-6参数

参数
零件状态 在售
包装方式 散装,袋装

2324697-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2324697-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 电线接头端子 TE CONNECTIVITY 2324697-6 2324697-6数据手册

2324697-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.0534
10+ ¥ 5.3435
100+ ¥ 4.7878
500+ ¥ 4.7023
1000+ ¥ 4.6168
10000+ ¥ 4.6168
库存: 3878
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.05
